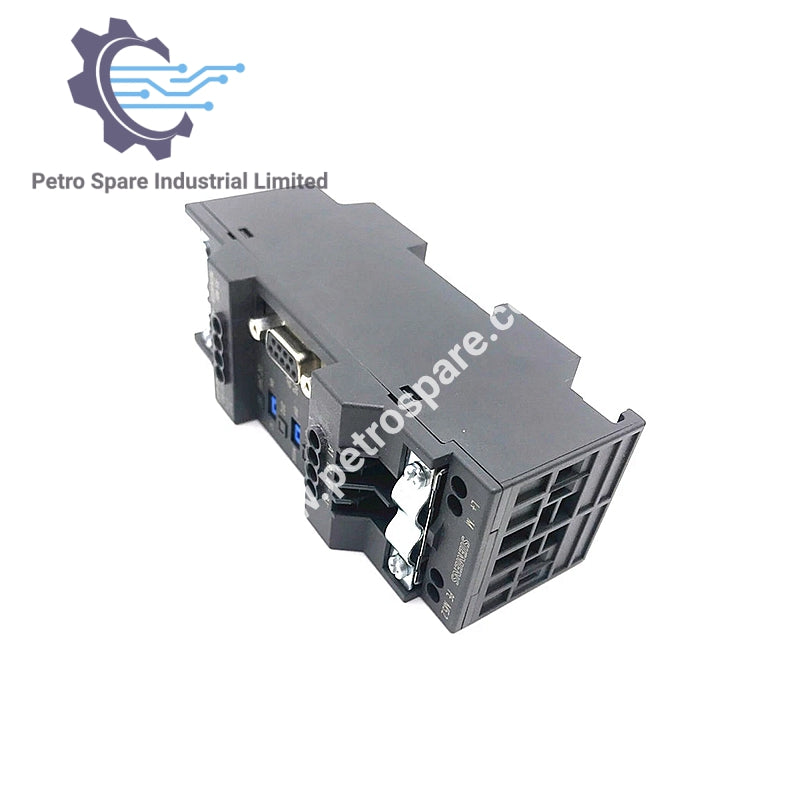

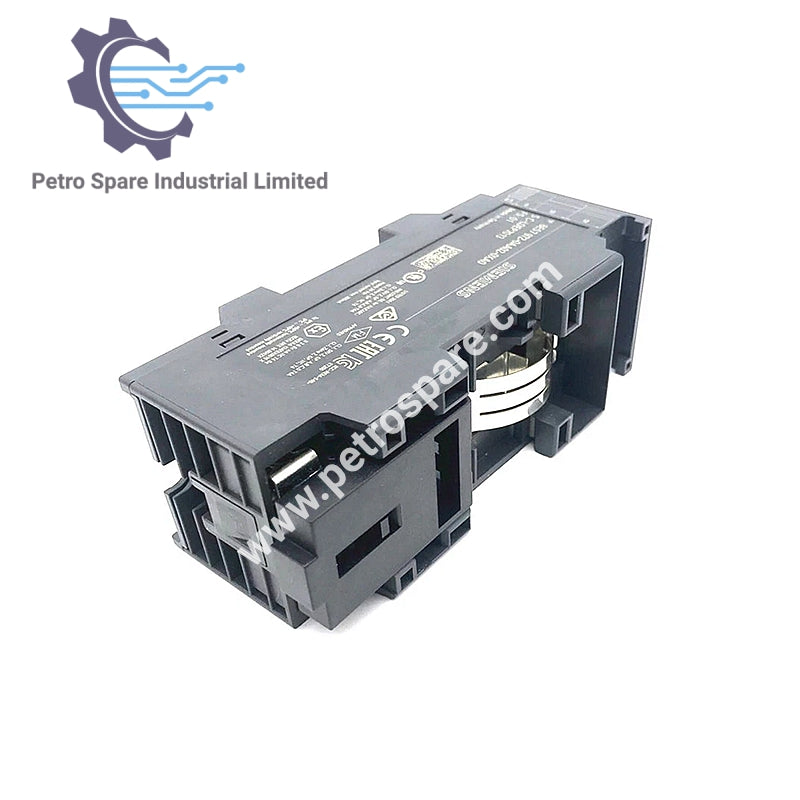

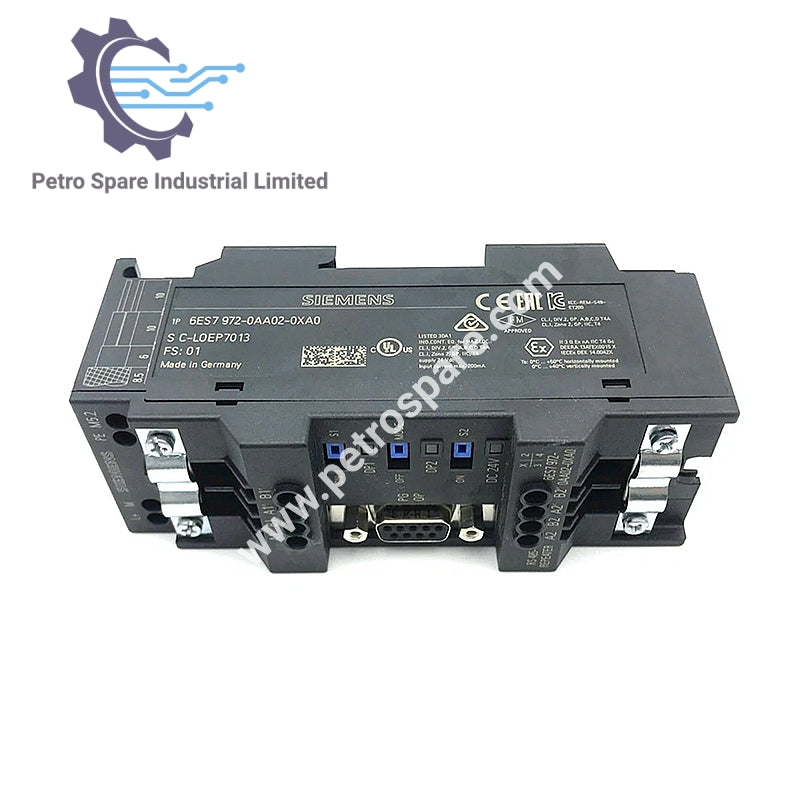

6ES7972-0AA02-0XA0

Ապրանքի ակնարկ

• Մոդել՝ 6ES7972-0AA02-0XA0

• Տիպը: RS485 կրկնակի մոդուլ

• Դիմում: Միացնում է PROFIBUS/MPI ավտոբուսային համակարգերը՝ թույլ տալով մինչև 31 հանգույց՝ մինչև 12 Մբիթ/վրկ փոխանցման արագությամբ

Էլեկտրական բնութագրեր

• Մատակարարման լարում (DC)՝ 24 Վ նշված

• Թույլատրելի միջակայք: 20.4 … 28.8 Վ DC

• Ընթացիկ սպառում՝

  • Առավելագույնը՝ 100 մԱ (բեռների բացակայությամբ PG/OP սոկետում)

  • 130 մԱ (PG/OP սոկետի բեռ 5 Վ/90 մԱ)

  • 200 մԱ (PG/OP սոկետի բեռ 24 Վ/100 մԱ)

• Էներգիայի կորուստ: 0.7 Վտ (հիմնական)

Ինտերֆեյսներ

• PROFIBUS DP:

  • Передача данных՝ 9.6 կբիթ/վրկ … 12 Մբիթ/վրկ

• Էլեկտրական միակցիչներ՝

  • Մատակարարման լարում՝ տերմինալ մոդուլ

  • PROFIBUS մալուխներ՝ 2 տերմինալ բլոկ

Շրջակա միջավայրի բնութագրեր

• Օպերացիոն ջերմաստիճան՝ 0 … 60 °C

• Պահեստավորման/Տրանսպորտավորման ջերմաստիճան: –40 … +70 °C

• Հարաբերական խոնավություն: առավելագույնը 95% @ 25 °C (առանց կոնդենսացիայի)

• Պաշտպանության դաս՝ IP20

Մեխանիկական բնութագրեր

• Լայնությունը՝ 4.5 սմ

• Բարձրությունը: 12.8 սմ

• Խորությունը: 5.93 սմ

• Քաշը: 0.35 կգ

---
