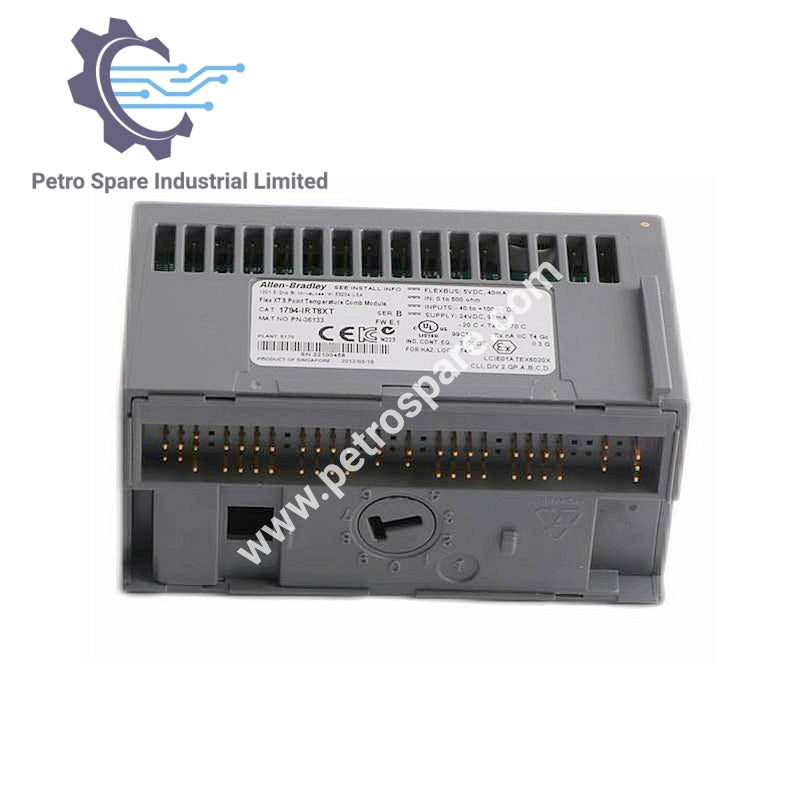

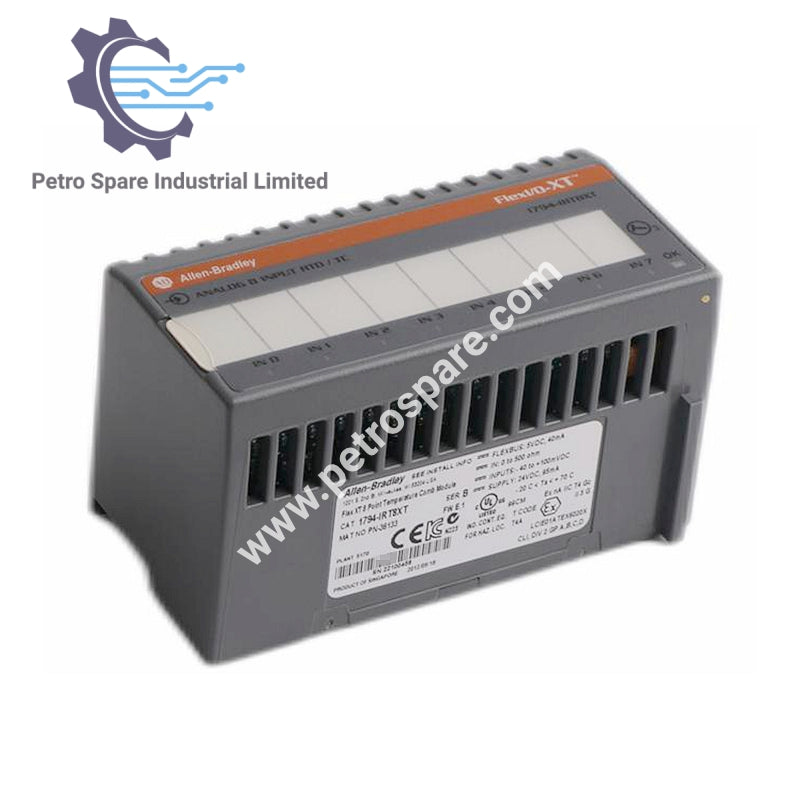

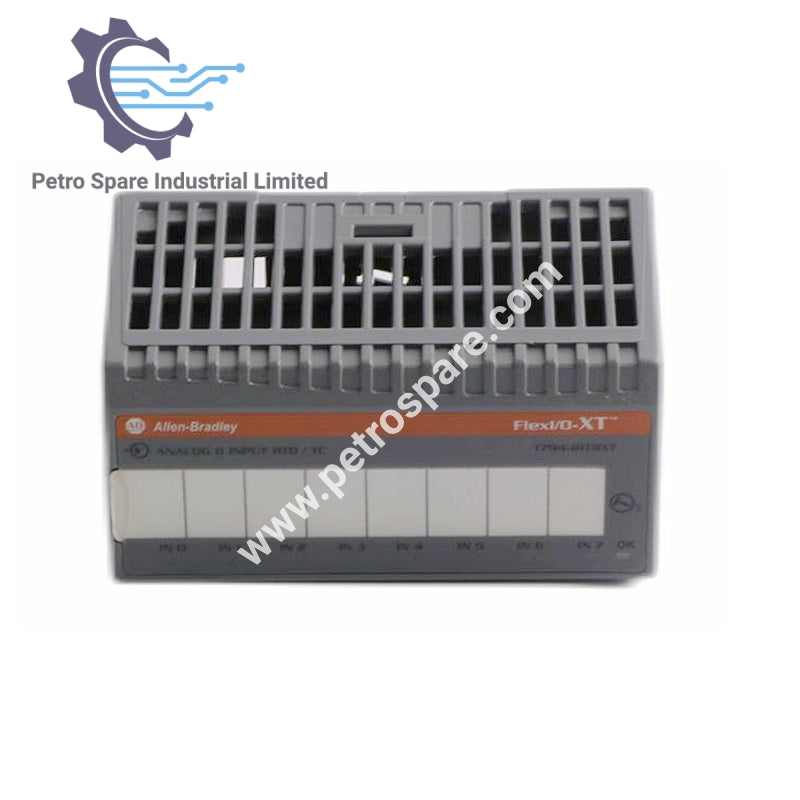

1794-IRT8XT

Ակնարկ

Այս 1794-IRT8XT-ը Allen-Bradley RTD անալոգային մուտքի մոդուլ է՝ 8 ալիքով, որը նախատեսված է ջերմաստիճանի ճշգրիտ չափման և FLEX I/O համակարգերում ինտեգրման համար։

Մոդուլի նույնականացում

• Մոդել: 1794-IRT8XT

• Տեսակ: RTD անալոգային մուտքի մոդուլ

• Արտադրող: Rockwell Allen-Bradley

• Ալիքներ: 8 (4-ական 2 խումբ)

• Մոդուլի տեղադրություն: Համատեղելի է 1794-TB3G, 1794-TB3GS, 1794-TB3GK տերմինալային բազային միավորների հետ

Մուտքի բնութագրեր

• Մուտքային լարման անվանական տիրույթներ:

  • -40…+100 մՎ DC ջերմազույգերի համար

  • 0…325 մՎ RTD-ների համար

  • Լռելյայն՝ մՎ ռեժիմ

• Բանաձևաչափ: 14 բիթ

• Ճշգրտությունն ընդդեմ զտիչի անջատման հաճախականության:

  • Ամբողջ տիրույթի 0.05%՝ ընտրված զտմամբ միլիվոլտի ռեժիմում

  • Ամբողջ տիրույթի 0.10%՝ միլիվոլտի ռեժիմում (միայն ապարատային)

Տվյալների ձևաչափ

• °C (ենթադրվող տասնորդական կետը՝ XXX.X)

• °F (ենթադրվող տասնորդական կետը՝ XXX.X)

• °K (ենթադրվող տասնորդական կետը՝ XXX.X)

• -32767…+32767

• 0…65535

• 0…5000 (օհմի ռեժիմ, ենթադրվող տասնորդական կետը՝ XXX.X)

• -4000…+10000 (միլիվոլտի ռեժիմ, ենթադրվող տասնորդական կետը՝ XXX.XX)

Էլեկտրական բնութագրեր

• Ընդհանուր ռեժիմի մերժում: -80 dB @ 5V գագաթից գագաթ, 50…60 Hz

• Ընդհանուր ռեժիմի մուտքային տիրույթ (նվազագույնը): +15 V

• Flexbus: 5 V DC, 40 mA

• Հզորության ցրում (առավելագույնը): 3.0 W @ 31.2 V DC

• Ջերմային ցրում (առավելագույնը): 10.2 BTU/ժ @ 31.2 V DC

Ցուցիչներ

• Սնուցման կարգավիճակի 1 կանաչ ցուցիչ

• Մուտքի 8 կարմիր բաց ցուցիչ

Ֆիզիկական տվյալներ

• Փոխանջատիչի դիրք: 3

• Քաշ: 0.20 կգ

---
