1794-IP4

Ապրանքի ակնարկ

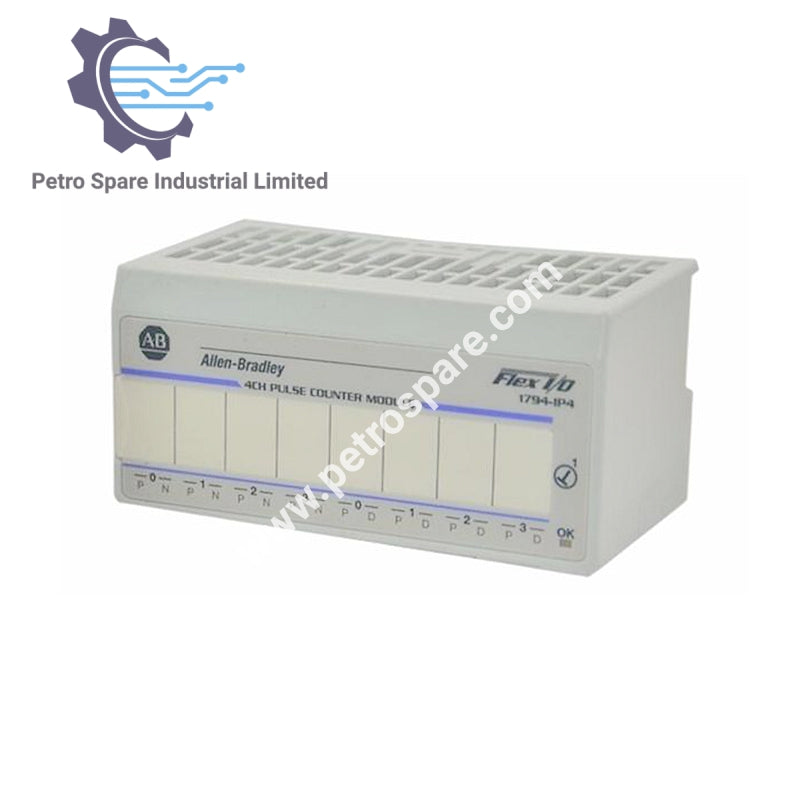

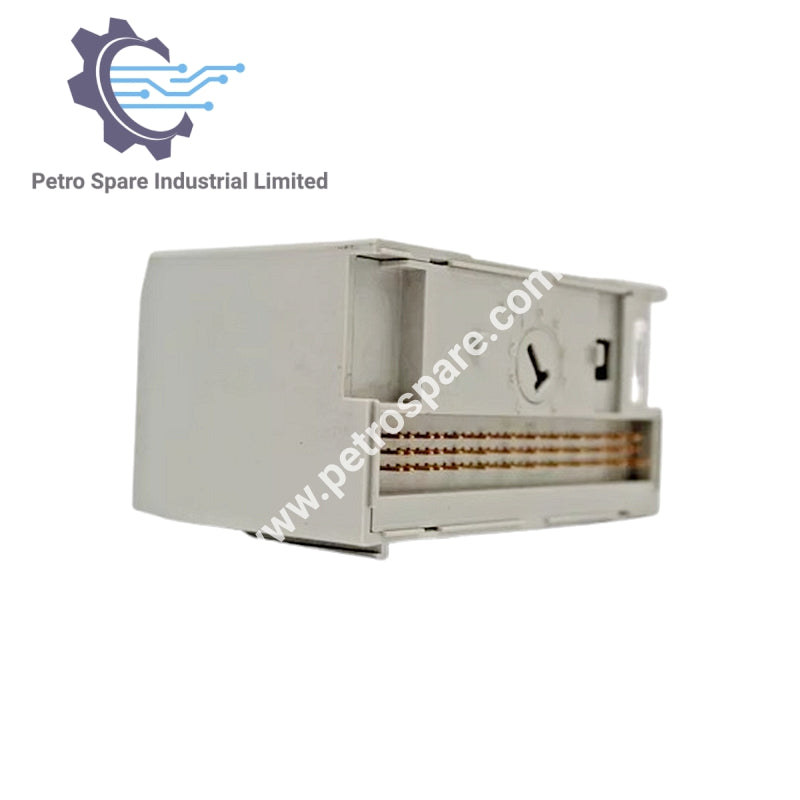

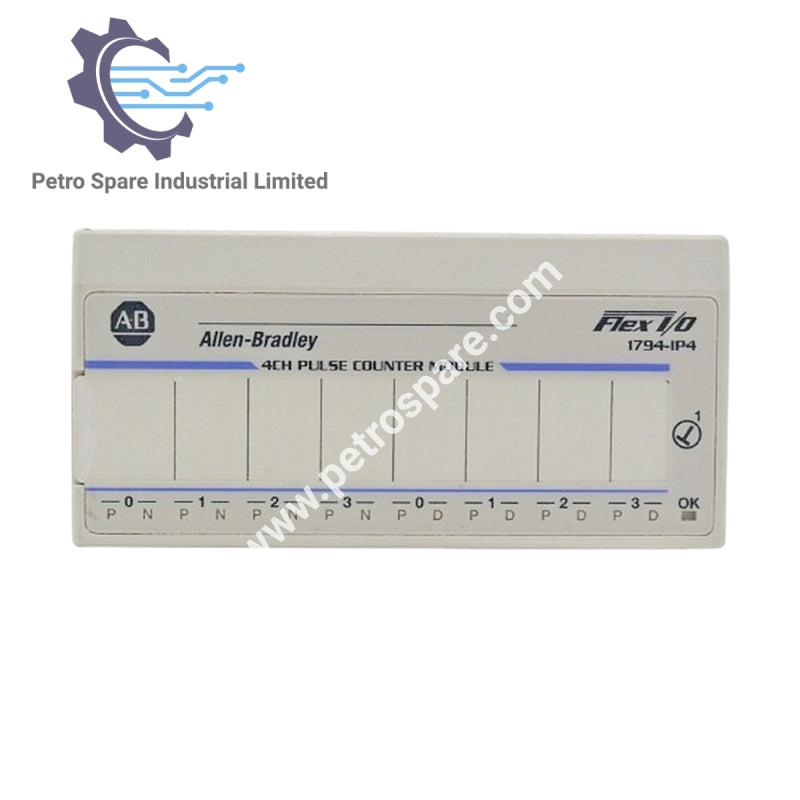

1794-IP4-ը Allen-Bradley FLEX I/O իմպուլսների հաշվիչի մոդուլ է, որը նախատեսված է չորս մուտքային ալիքներով գերարագ հաշվման կիրառությունների համար։

Մոդուլի նույնականացում

• Մոդել՝ 1794-IP4

• Ապրանքի տեսակ՝ FLEX I/O իմպուլսների հաշվիչի մոդուլ

• Արտադրող՝ Allen-Bradley Rockwell

• Մուտքերի քանակ՝ 4 ալիք (2 խումբ՝ 2-ական)

• Իմպուլսների հաշվիչի ինտերֆեյսներ՝ 4

Մուտքային բնութագրեր

• Իմպուլսի նվազագույն լայնություն՝ 2 µs

• Մուտքային հաճախականություն՝ 100 kHz

• Տերմինալային հիմքի համատեղելիություն՝ 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TBKD

• Միացված վիճակի լարում՝ նվազ. 6 V DC, անվ. 24 V DC, առավել. 26.4 V DC

• Մուտքային հոսանք՝ 3 mA @ 6 V DC

• Մուտքի միացված վիճակի տիրույթ՝ 6–26.4 V DC

• Մուտքի անջատված վիճակի տիրույթ՝ -26.4-ից մինչև առավելագույնը 3 V DC

Էլեկտրական բնութագրեր

• Flexbus-ի հոսանք՝ 5 mA @ 5 V DC

• Մեկուսացման լարում՝ 500 V DC

• Հզորության ցրում (առավել.)՝ 5 W @ 26.4 V DC

• Ջերմային ցրում (առավել.)՝ 17.1 BTU/hr @ 26.4 V DC

Շրջակա միջավայրի բնութագրեր

• Աշխատանքային ջերմաստիճան՝ 0-ից մինչև 55 °C (32-ից մինչև 131 °F)

• Պահպանման ջերմաստիճան՝ -40-ից մինչև 85 °C (-40-ից մինչև 185 °F)

• Թրթռում՝ 5 g @ 10–500 Hz

• Աշխատանքային հարված՝ 30 g

Մեխանիկական տվյալներ

• Պատյան՝ բաց տիպի

• Պատյանի տիպի դասակարգում՝ չկա (բաց տիպի)

• Մոնտաժում՝ DIN ռելս

• Լարի չափ՝ որոշվում է տեղադրված տերմինալային հիմքով

Ցուցիչներ

• Կարգավիճակ՝ յուրաքանչյուր ինտերֆեյսի համար 2 մուտք

Ֆիզիկական տվյալներ

• Քաշ՝ 0.25 kg

---
