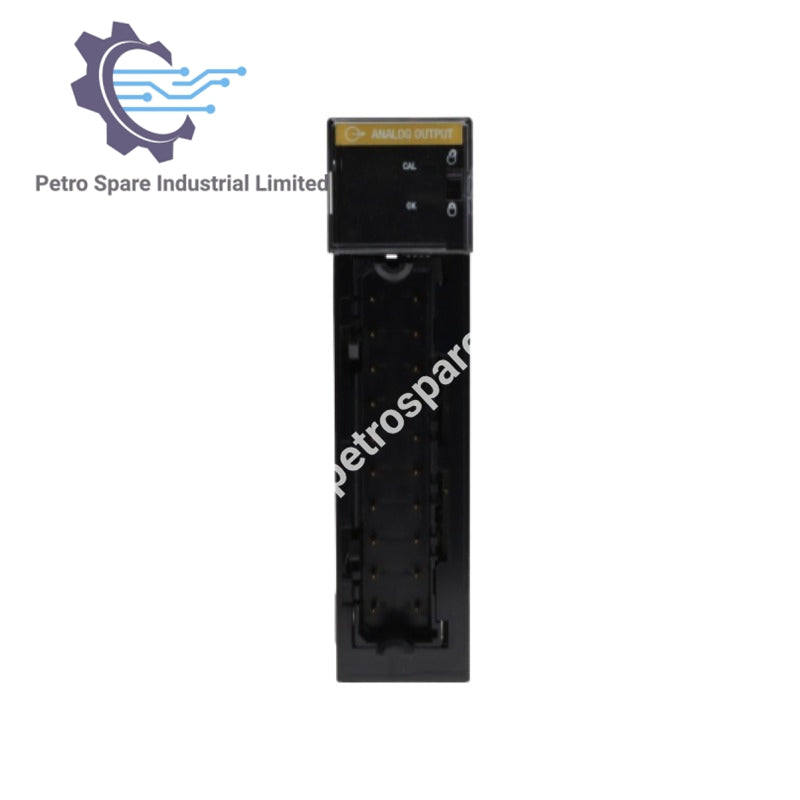

1756-OF6VI

Ընդհանուր բնութագրեր

• Ապրանքի տեսակի նշում: Վոլտաժային ցիկլի անալոգային ելքային մոդուլ
• Մոդել: 1756-OF6VI
• Նկարագրություն: 6 կետով մեկուսացված անալոգային ելքային մոդուլ, վոլտաժային ելք
• Ելքային ազդանշան: ±10 VDC
• Ելքերի քանակ: 6 (անձամբ մեկուսացված ալիքներ)

Ելքային բնութագրեր

• Ելքային փոխարկման մեթոդ: R-Ladder DAC, մոնոտոնիկություն՝ առանց բաց թողնված կոդերի
• Լուծաչափ: 14 բիթ 21V տարածքում (1.3 mV); 13 բիթ 10.5V + նշանային բիթ
• Ճշգրտություն: Շրջանառության 0.5%
• Տվյալների ձևաչափ: Հասարակ թվային ռեժիմ (ձախ կողմում հարմարեցված, 2-ի լրացում), IEEE 32-բիթ լողացող կետ

Էներգիայի սպառում և ջերմության արտանետում

• Հետին պլանշետի հոսանքի սպառում @ 5.1 VDC: 250 mA
• Հետին պլանշետի հոսանքի սպառում @ 24 VDC: 175 mA
• Էներգիայի առավելագույն արտանետում: 4.9 W 60 °C-ում

Պաշտպանություն և մեկուսացում

• Կարճ միացման պաշտպանություն: Էլեկտրոնային հոսանքի սահմանափակում
• Վերաբեռնված վոլտաժի պաշտպանություն, առավելագույն: ±24 VDC
• Մեկուսացման վոլտաժ: 50 V շարունակական
• Բաց միացման հայտնաբերման ժամանակ: Չկա

Ֆիզիկական բնութագրեր

• Հեռացվող տերմինալային բլոկներ: 1756-TBNH, 1756-TBSH, 1756-TBCH

---
