Ընդհանուր նկարագրություն

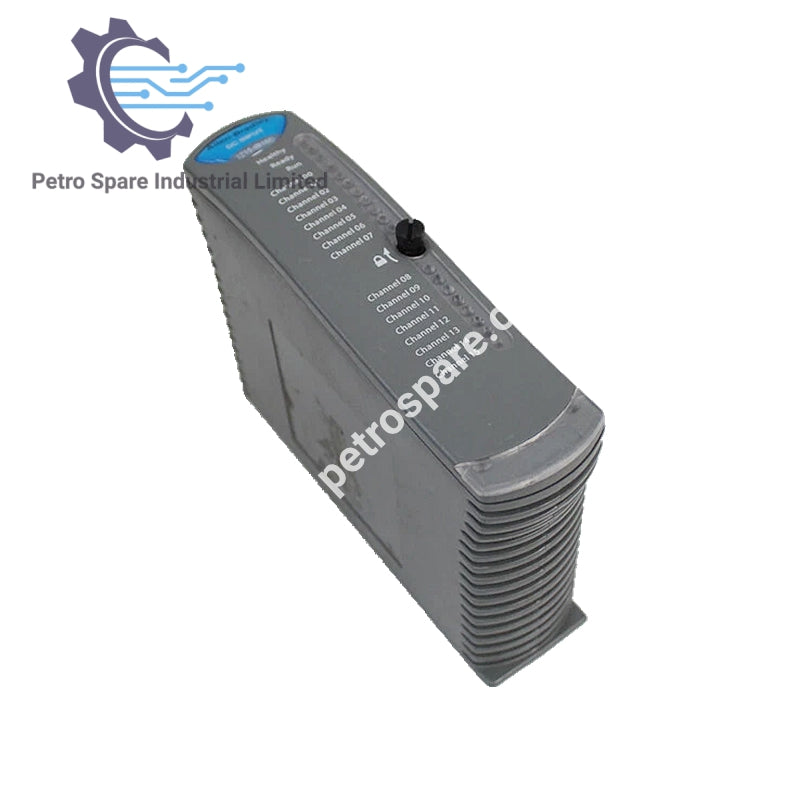

1715-IB16D-ը Allen-Bradley-ի 16 կետանոց թվային մուտքի մոդուլ է՝ ControlLogix և պահուստավորված I/O համակարգերի համար։
Էլեկտրական բնութագրեր
-
Շղթայի հոսանք: 260 մԱ @ 18–32 Վ DC
-
Դաշտային մուտքի հոսանք: 6.5 մԱ յուրաքանչյուր ալիքի համար @ 0–32 Վ DC
-
Լարման փոփոխման արագություն (առավելագույնը): 3600 Վ/վ
-
Թարմացման արագություն (առավելագույնը): 1 / (կիրառման սկանավորման ժամանակ + 10 մվ) Հց
-
Հզորության ցրում: առավելագույնը 4.0 Վտ (համակարգ), 0.2 Վտ յուրաքանչյուր դաշտային օղակի համար
Մեկուսացում
-
I/O-ը շղթայից: 50 Վ շարունակական, հիմնական մեկուսացում
-
Միացքի մեկուսացում: Չկա 1715-TASIB16D-ի դեպքում, 50 Վ միացքերի միջև՝ 1715-TADIB16D-ի դեպքում
-
Տիպային փորձարկում: 500 Վ AC՝ 60 վրկ
Ֆիզիկական տվյալներ և լարանցում
-
Մոդուլի քաշը: 360 գ (12.7 ունցիա)
-
I/O բազային միավորի քաշը: 133 գ (5 ունցիա)
-
Միացման հավաքակազմի քաշը: 133–260 գ (5–10 ունցիա)
-
Չափերը (Բ×Լ×Խ): 166 × 42 × 118 մմ (6.5 × 1.625 × 4.625 դյույմ)
-
Լարի չափը: 0.33–1.5 մմ² (22–16 AWG), միալար կամ բազմալար, ≥85°C անվանական ջերմաստիճանով
-
Լարանցման կատեգորիա: 2՝ ազդանշանային միացքերի համար
-
Ապահովիչ: 50 մԱ, 125 Վ, T տիպ
