NFAI143-S50

Áttekintés

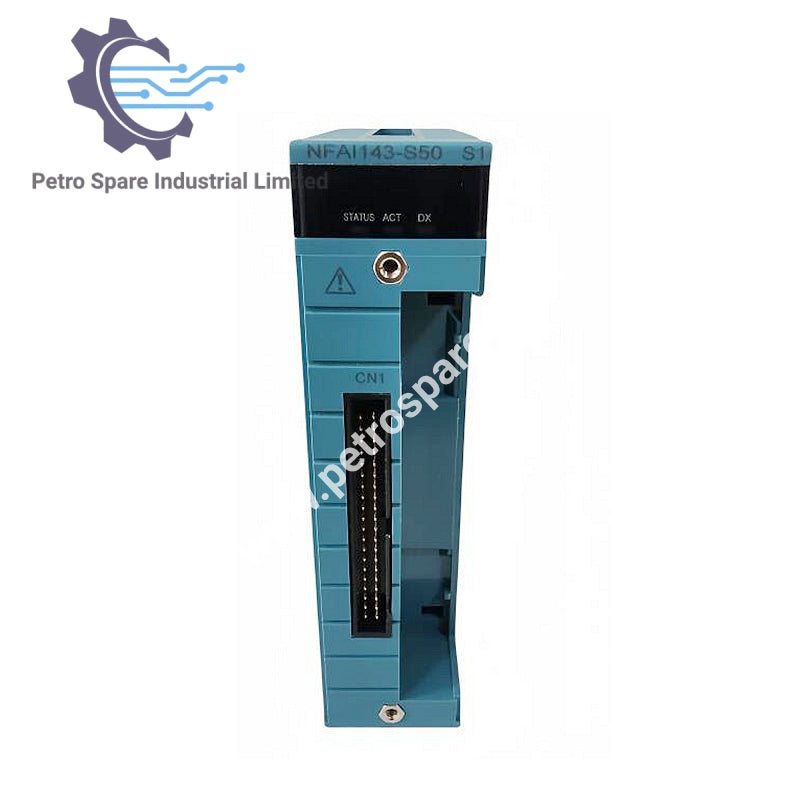

NFAI143-S50 egy Yokogawa analóg bemeneti modul 16 szigetelt csatornával, amely támogatja a 4–20 mA jeleket és integrált adó tápegységgel rendelkezik.

Azonosítás

• Termékazonosító: NFAI143-S50

• Modell: NFAI143 Analóg Bemeneti Modul

• Típus: Analóg Bemeneti Modul

• Utótag kódok: –S Standard típus, 5 Robbanásvédelem nélküli, 0 Alap típus

Csatorna és Jeladatok

• Bemeneti csatornák száma: 16 szigetelt

• Bemeneti jel: 4–20 mA

• Megengedett bemeneti áram: 24 mA

• Bemeneti ellenállás: 250 Ω (tápfeszültség bekapcsolva), ≥500 kΩ (tápfeszültség kikapcsolva)

• Pontosság: ±0,1% a teljes skálához képest

• Hőmérsékleti eltérés: Max ±0,01%/°C

Elektromos adatok

• Átütési feszültség: 1500 V AC 1 percig (bemenet és rendszer között)

• Túláram védelem: Biztosított

• Adó tápegység: 24,0–25,5 V, kimeneti áramkorlát 25 mA

• 2-vezetékes/4-vezetékes adó beállítás: Csatornánként konfigurálható beállító tűvel

• Maximális áramfelvétel: 230 mA @ 5 V DC, 540 mA @ 24 V DC

Teljesítmény

• Adatfrissítési ciklus: 10 ms

• Bemeneti lépés válaszidő: 100 ms

Műszaki adatok

• Súly: 0,3 kg

---
