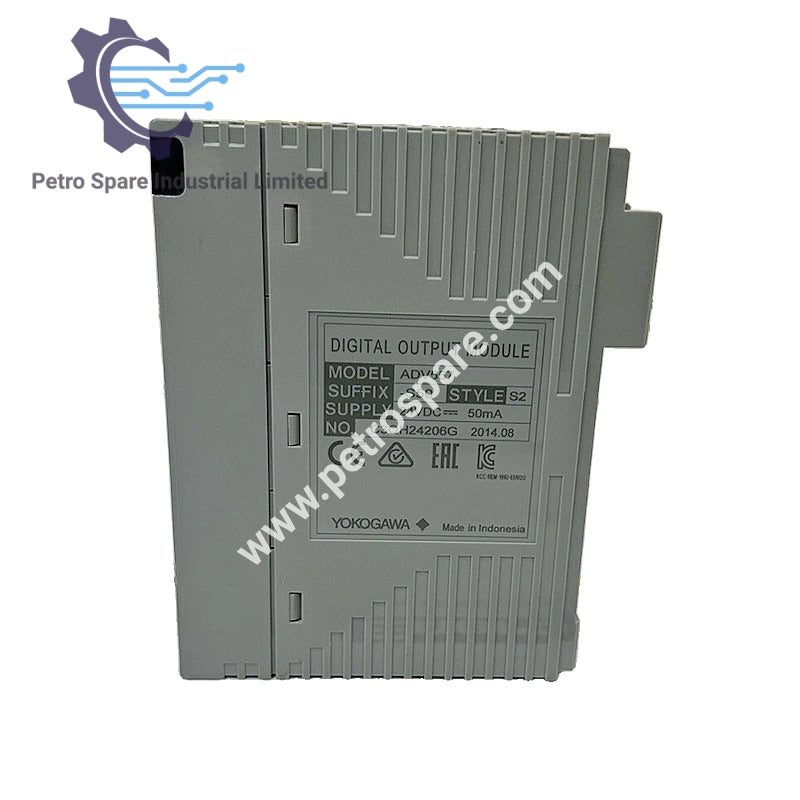

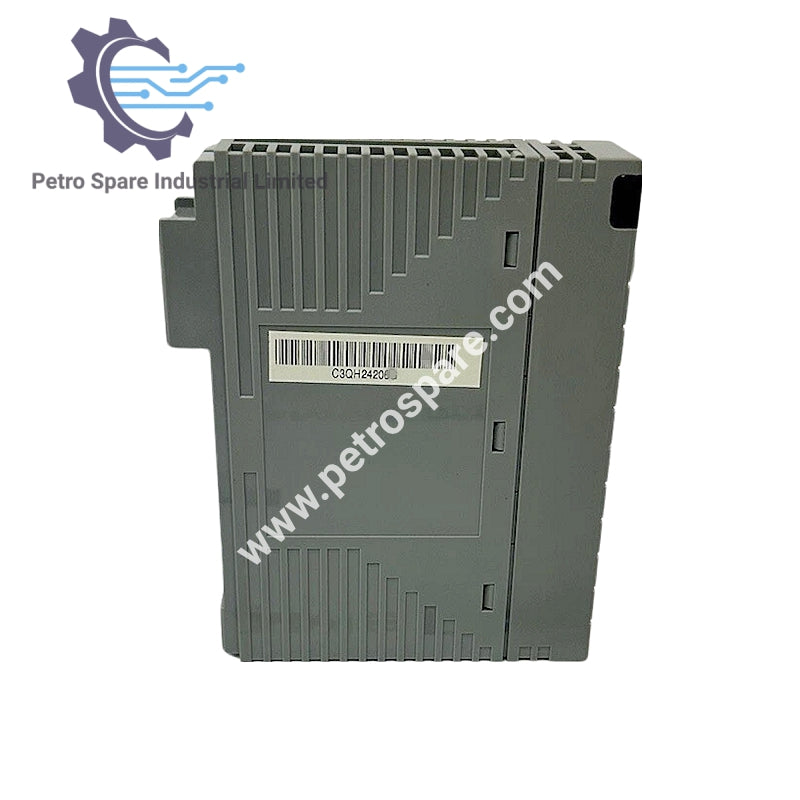

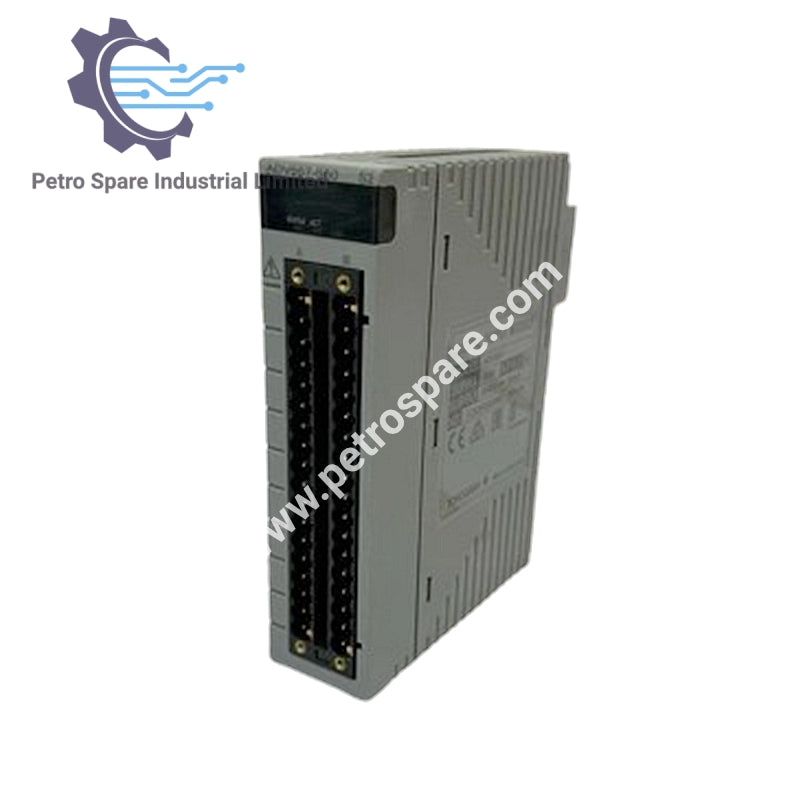

ADV557-S50

Áttekintés

• Modell: ADV557-S50

• Típus: Digitális kimeneti egység

• Csatornák: 32

• Csatlakozó típusa: Nyomáskapcsos csatlakozó (szigetelt)

• Osztályozás:

  • S: Szabványos típus

  • 5: Robbanásvédelem nélküli

  • 0: Alaptípus

Elektromos Adatok

• Névleges kimeneti feszültség: 24 V egyenfeszültség

• Terhelési feszültség: 24 V egyenfeszültség, 50 mA

• Külső tápegység feszültségtartománya: 20,4–26,4 V egyenfeszültség

• Max. kimeneti BE feszültség: 2 V egyenfeszültség

• Max. kimeneti KI szivárgó áram: 0,1 mA

• Kimeneti forma: Áramelnyelő típus

• Max. terhelő áram: 100 mA/csatorna @ 26,4 V egyenfeszültség

• Szigetelési feszültség:

  • Kimeneti jel és rendszer között: 2 kV váltakozó feszültség, 1 perc

  • Közös pontok között: 500 V váltakozó feszültség, 1 perc

• Közös csoportosítás: 16 csatorna közös pontra (- oldal)

Funkcionális Adatok

• BE/KI állapot kimenet: Támogatott

• Impulzus kimenet: Nem támogatott

• Időarányos kimenet: Nem támogatott

• Kimeneti válaszidő:

  • ≤3 ms (állapotkimenet)

  • ≤10 ms (vegyes állapot/impulzus kimenet)

• Impulzusszélesség tartomány: 8 ms–7200 s

• Impulzusszélesség felbontás: 8 ms (akár 1 ms BE/KI késleltetéssel)

Energia felvétel

• Belső táplálás: 550 mA @ 5 V egyenfeszültség

• Külső táplálás: 60 mA

Méretek & Súly

• Súly: Kb. 0,3 kg (külső tápegység rész)

---
