XD1G11

Áttekintés

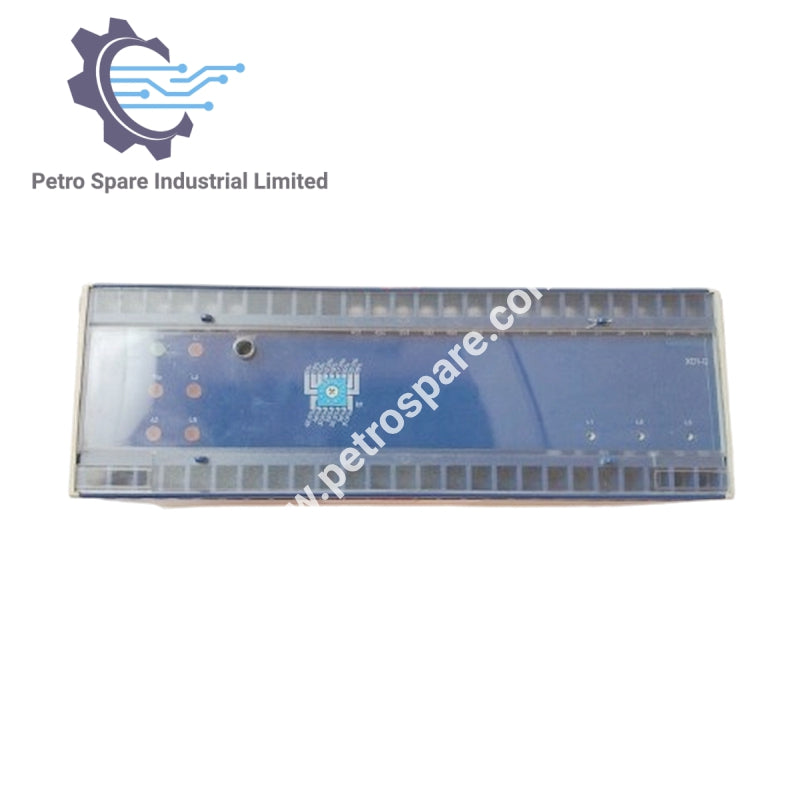

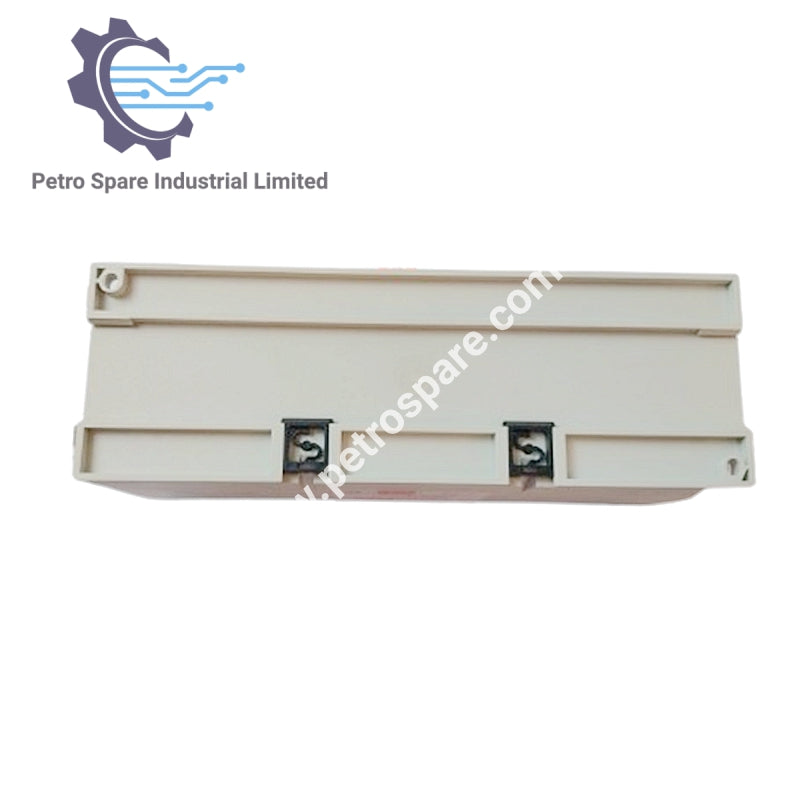

XD1G11 egy Woodward differenciálvédelmi relé generátorokhoz és motorokhoz, amelyet a pontos áramfigyelésre és a gyors hibaválaszra terveztek.

Műszaki adatok

• Elsődleges névleges áram: 1 A

• Másodlagos névleges áram: 1 A

Mérő bemenet

• Névleges áram: 1 A / 5 A

• Névleges frekvencia: 50–60 Hz

• Teljesítményfogyasztás:

  • IN = 1 A esetén < 0.1 VA

  • IN = 5 A esetén < 0.5 VA

Hőterhelhetőség

• Dinamika áramterhelhetőség (félhullám): 250 × In

• 1 másodpercig: 100 × In

• 10 másodpercig: 30 × In

• Folyamatosan: 4 × In

Kiegészítő feszültség

• Váltakozó áram tartomány: 35–275 V (40–70 Hz)

• Egyenáram tartomány: 19–390 V

Általános adatok

• Leoldási és bekapcsolási arány: > 97 %

• Visszatérési idő: < 50 ms

• Visszatérési idő kioldás után: 100 ms ±10 ms

• Minimális működési idő: 30 ms

---
