6ES7516-3FN01-0AB0

Termékáttekintés

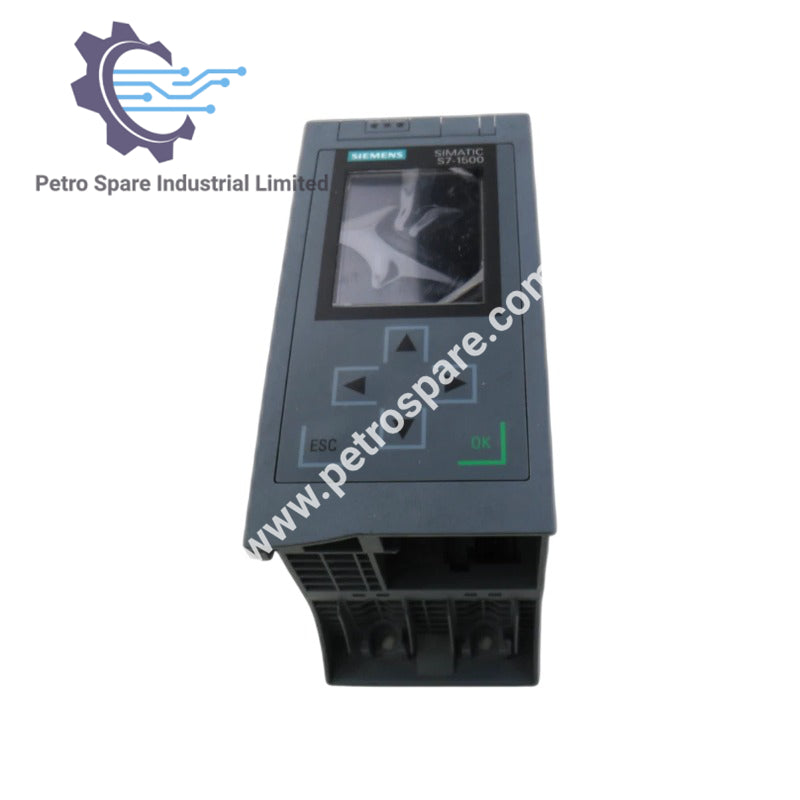

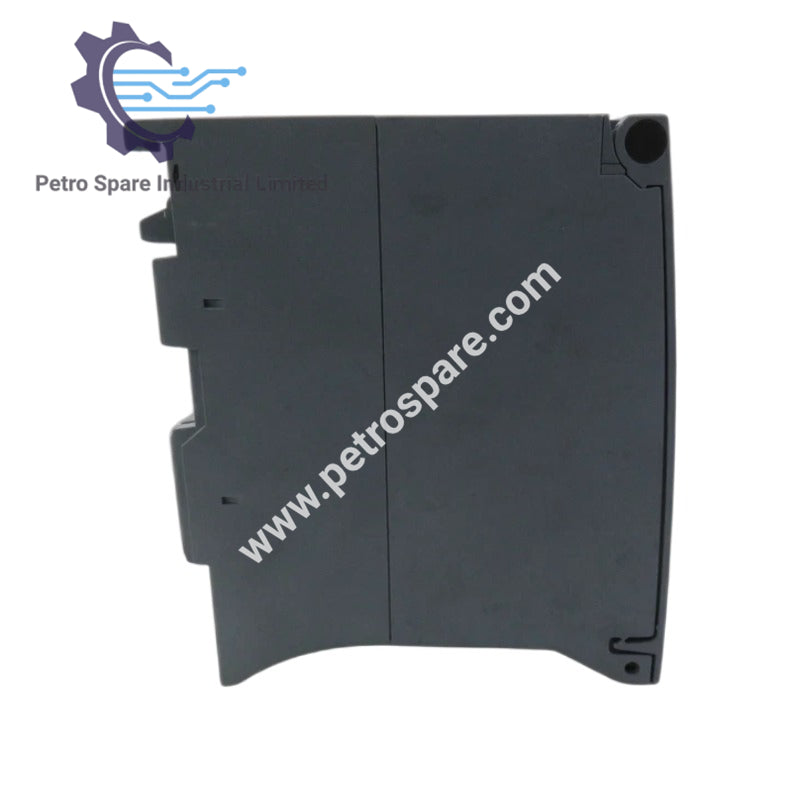

A 6ES7516-3FN01-0AB0 egy SIMATIC S7-1500F CPU 1516F-3 PN/DP központi feldolgozóegység 1,5 MB programmemóriával, 5 MB adatmemóriával és három kommunikációs interfésszel (PROFINET IRT 2 portos kapcsolóval, PROFINET RT, PROFIBUS).

Általános információk

• Terméktípus megnevezése: CPU 1516F‑3 PN/DP
• Hardverfunkció állapota: FS03
• Firmware-verzió: V2.9
• I&M-adatok: I&M0–I&M3
• Izokrón üzemmód: Igen (elosztott és központi)

Mérnöki tervezés

• STEP 7 TIA Portal: V17 (FW V2.9) / V13 SP1 Update 4 (FW V1.8) vagy újabb
• Konfigurációvezérlés adatkészleten keresztül: Igen

Kijelző és kezelőszervek

• Képernyő átlója: 6,1 cm
• Gombok száma: 6
• Üzemmódválasztó kapcsoló: 1

Tápfeszültség

• Névleges érték: 24 V DC
• Megengedett tartomány: 19,2–28,8 V DC
• Fordított polaritás elleni védelem: Igen
• Hálózati pufferelés: 5 ms

Bemeneti áram és teljesítmény

• Áramfelvétel (névleges): 0,85 A
• Bekapcsolási áram (max.): 2,4 A
• I²t: 0,02 A²·s
• A hátlapibusz tápellátása: 12 W
• Teljesítményfelvétel a hátlapibuszról (kiegyenlített): 6,7 W

Fizikai jellemzők

• Szélesség: 70 mm
• Magasság: 147 mm
• Mélység: 129 mm
• Tömeg: kb. 845 g

---
