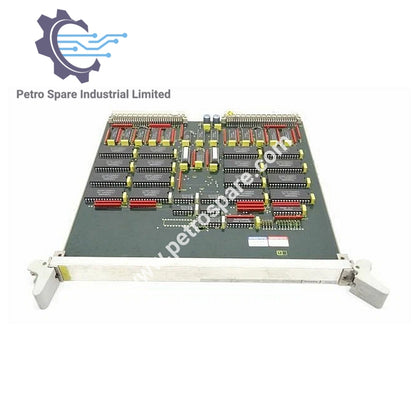

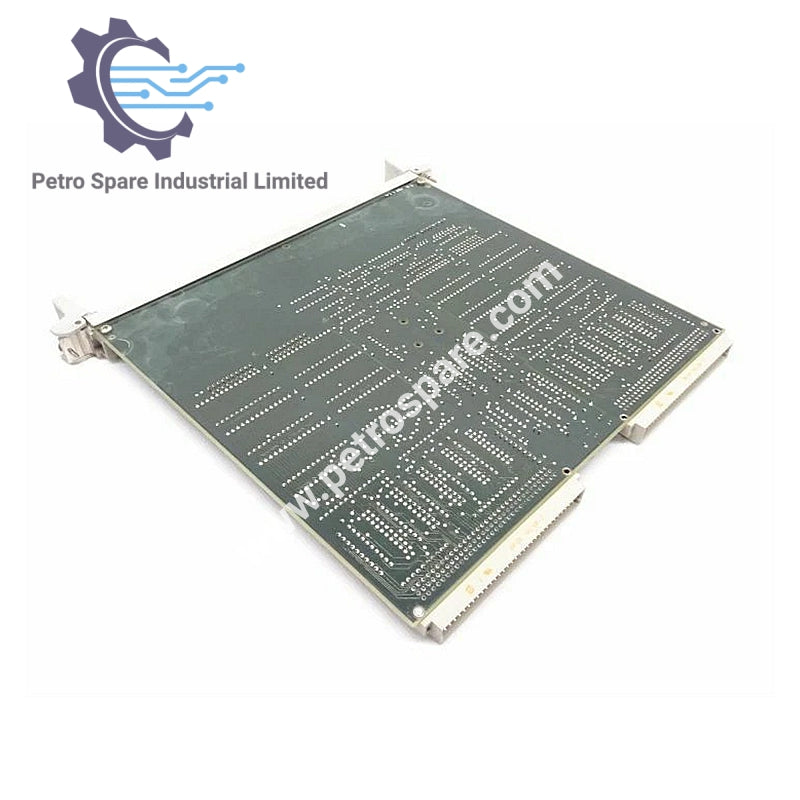

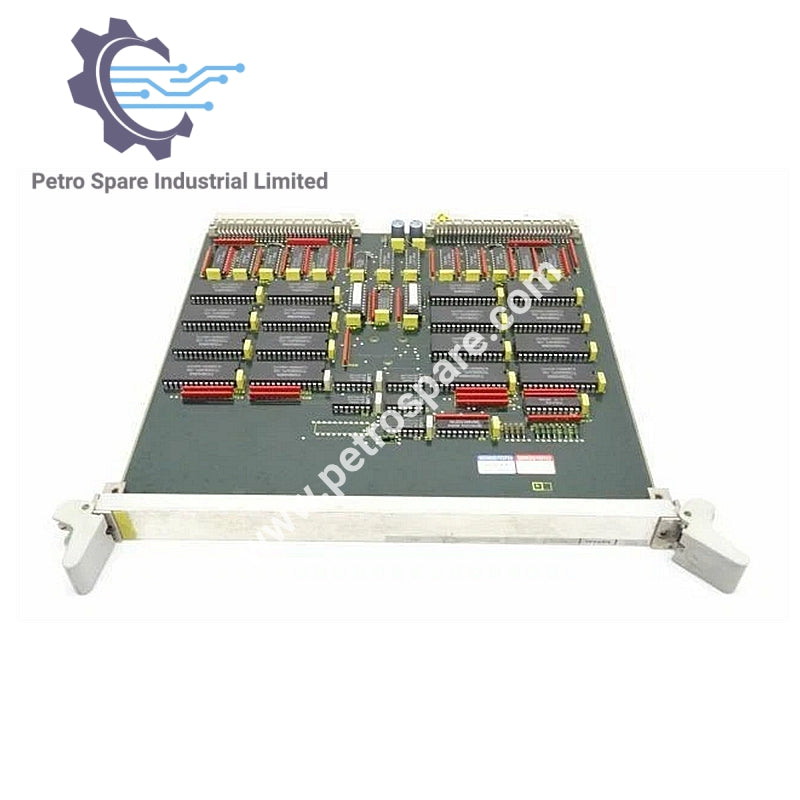

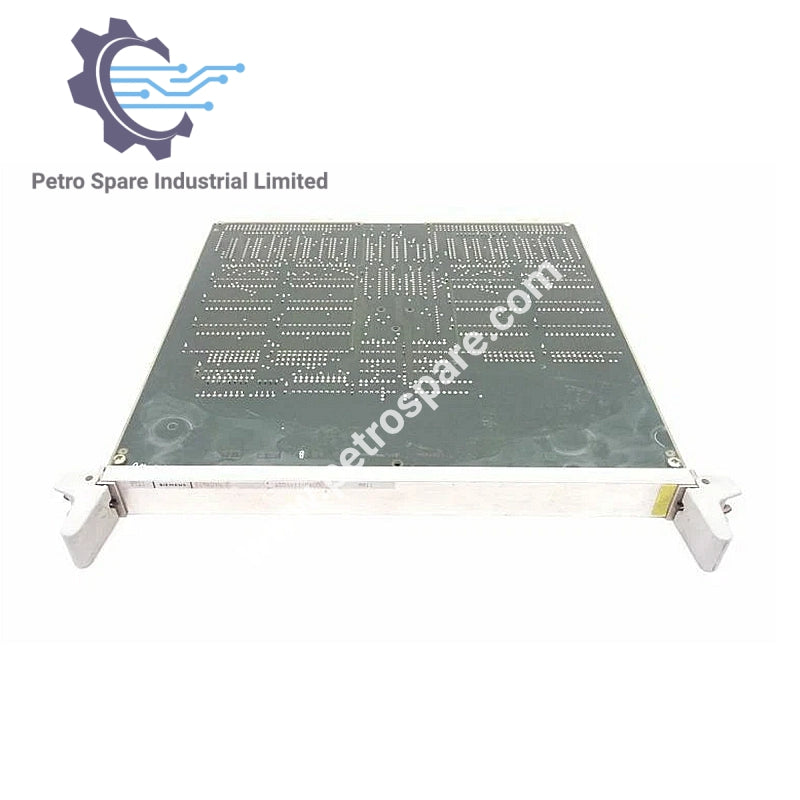

6DD1611-0AD0

Áttekintés

• Modell: 6DD1611-0AD0

• Típus: Kapcsoló memóriaegység

• Sorozat: Siemens SIMADYN D

• Funkció: Pufferelt valós idejű óra és kapcsolódás MM4 memóriaegységgel

Funkcionális leírás

• Óraidő: Pufferelt a keret tartalék akkumulátorával

• Memóriahasználat:

  • MM3 behelyezve MM4-gyel → MM4 memória használatban

  • MM3 biztosítja a pufferelt valós idejű órát

  • MM3 memóriája ebben a beállításban nem használatos

• Kijelző:

  • 10 számjegyű, 7 szegmenses kijelzők (H1–H10) másodpercek, percek, órák, hónapok, napok számára

  • Függőlegesen párokba rendezve

• Kézi vezérlés: 2 gomb az óra beállításához

• Állapotjelzés: 4 LED a rendszer állapotának jelzésére

Csatlakozók

• X5 kapocs: Csavaros/bekapcsolható kapocs a rendszerhiba jelző reléhez

  • A relé nyit, ha a központi egység végzetes hibát észlel → a keret STOP állapotba lép

• X6 kapocs: Előkészítve IRIG-B hangjelzéshez (nem megvalósított)

• X7 csatlakozó: BNC aljzat DCF-77 antenna csatlakoztatásához

Elektromos adatok

• Tartalék akkumulátor: Fenntartja a valós idejű órát

• Tartalék áram: Max. 15 µA

---
