TM3AI8

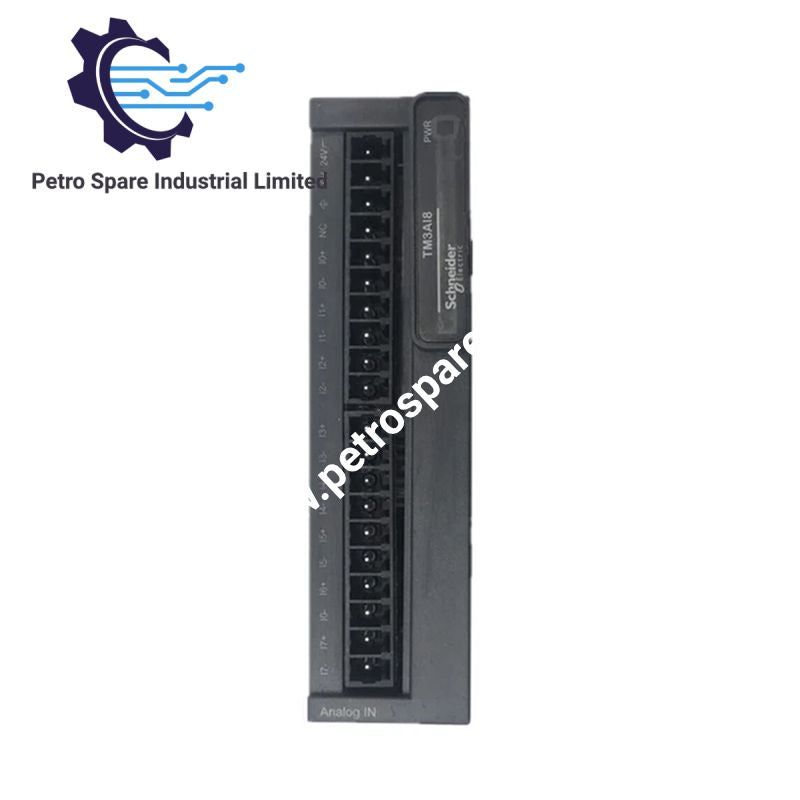

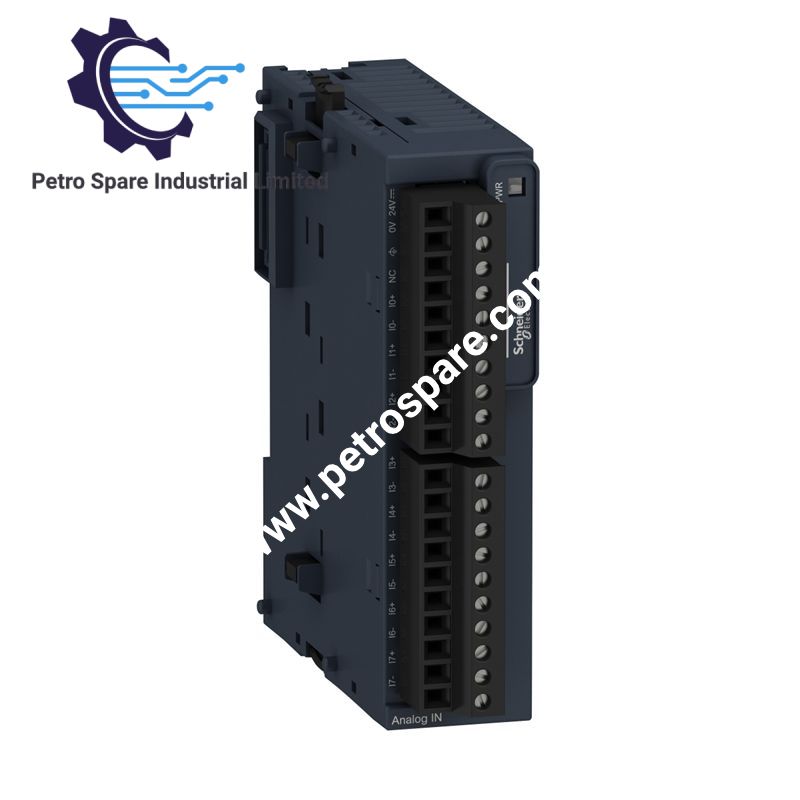

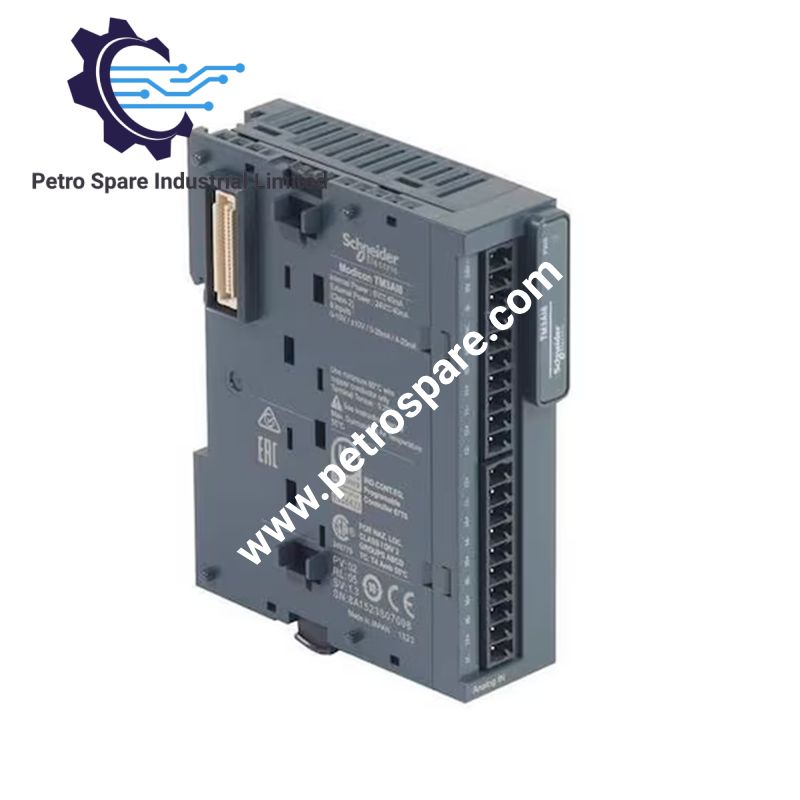

A Modicon M221, M241, M251 és M262 vezérlőrendszerekben analóg jelek mérésére konfigurált Schneider Electric TM3AI8 (TM3AI8 analóg bemeneti modul) nyolc feszültség- vagy áram-bemeneti csatornát biztosít eltávolítható csavaros sorkapcsokon keresztül. Támogatja a 12 bites, illetve a 11 bites plusz előjeles átalakítást, és a bemeneti adatokat a Modicon TM3 bővítőbuszon keresztül cseréli a vezérlővel.

Hardverspecifikációk

Paraméter	Specifikáció
Modell	TM3AI8
Márka	Schneider Electric
Sorozat	Modicon TM3
Terméktípus	Analóg bemeneti modul
Kompatibilis vezérlők	Modicon M221, M241, M251, M262
Analóg bemenetek	8
Bemeneti tartományok	4-20 mA, 0-20 mA, 0-10 V, -10 és 10 V között
Felbontás	12 bit; 11 bit + előjel
Mintavételi idő	1 ms
Átalakítási idő	1 ms + csatornánként 1 ms + 1 vezérlőciklus-idő
Bemeneti impedancia	<= 50 Ohm áram-bemenet esetén; >= 1 MOhm feszültség-bemenet esetén
Folyamatos túlterhelés	40 mA áram; 13 V feszültség
Abszolút pontosság	+/- 1 % FS; +/- 0.2 % FS 25 deg C-on
Ismétlési pontosság	+/- 0.5 % FS
Áthallás	<= 1 LSB
Szigetelés	1500 V AC bemenet és tápellátás között; 500 V AC bemenet és belső logika között
Teljesítményfelvétel	35 mA 5 VDC mellett, terhelés nélkül; 40 mA 5 VDC mellett, teljes terhelésnél; 30 mA 24 VDC mellett, terhelés nélkül; 40 mA 24 VDC mellett, teljes terhelésnél
Névleges tápfeszültség	24 VDC
Méretek	23.6 mm széles x 70 mm mély x 90 mm magas
Tömeg	0.11 kg
Üzemi hőmérséklet	-10 és 55 deg C között vízszintesen; -10 és 35 deg C között függőlegesen
Tárolási hőmérséklet	-25 és 70 deg C között
Védettségi fokozat	IP20
Kábeltípus	Árnyékolt sodrott érpár, legfeljebb 30 m hosszú bemeneti kábel
Elektromos csatlakozás	Eltávolítható csavaros sorkapocsblokkok, 3.81 mm osztással
Felszerelés	TH35-15 vagy TH35-7.5 DIN-sín az IEC 60715 szerint; lemezre vagy panelre rögzítőkészlettel
Tanúsítványok	CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Szabvány	IEC 61131-2
Származási ország	JP
GTIN	3606480648922

Analóg I/O-sűrűség és bővítőbusz

A TM3AI8 nyolc analóg csatornát biztosít egy 23.6 mm széles modulban. A bemeneti adatok a TM3-busz csatlakozóján keresztül továbbítódnak, amikor a modult kompatibilis Modicon M2xx vezérlővel és más TM3 bővítőmodulokkal szerelik össze. Ugyanez a buszkapcsolat osztja el a szükséges bővítési adatokat és tápellátást az összekapcsolt TM3-modulok között.

A bemeneti fokozat feszültség- vagy áramjeleket fogad. A megadott LSB-értékek: 2.44 mV 0-10 V esetén, 4.88 mV -10 és 10 V között, 4.88 uA 0-20 mA esetén, valamint 3.91 uA 4-20 mA esetén. A hőmérsékletfüggés +/- 0.01 % FS/deg C, a nemlinearitás pedig +/- 0.2 % FS.

Gyakran ismételt kérdések

K: Milyen analóg jeltartományokat fogad a TM3AI8?
V: A modul 4-20 mA, 0-20 mA, 0-10 V, valamint -10 és 10 V közötti analóg bemeneteket fogad.

K: Milyen leválasztást biztosít a bemeneti áramkör?
V: A bemeneti áramkör 1500 V AC feszültségen van leválasztva a tápellátástól, és 500 V AC feszültségen a belső logikától.

K: Milyen kábelelrendezést írnak elő az analóg bemenetekhez?
V: A Schneider Electric árnyékolt sodrott érpáras kábelt ír elő a bemenetekhez, legfeljebb 30 m hosszú bemeneti kábellel.

Helyszíni telepítési irányelvek

• Szerelje a modult az IEC 60715 szabványnak megfelelő TH35-15 vagy TH35-7.5 DIN-sínre, illetve a megadott rögzítőkészlettel lemezre vagy panelre.
• A vezérlőszerelvény feszültség alá helyezése előtt megfelelően kapcsolja össze a TM3 reteszelőmechanizmusát és a bővítőbusz csatlakozóját.
• Az analóg jelek és a tápvezetékek bekötéséhez használja az eltávolítható csavaros sorkapcsokat.
• Lehetőség szerint vezesse az analóg bemeneti vezetékeket elkülönítve a nagyáramú, kapcsoló- és nagyfrekvenciás tápvezetékektől.
• Az analóg jelekhez használjon árnyékolt sodrott érpárakat, és az árnyékolást az üzem földelési és EMC-kialakításának megfelelően csatlakoztassa.
• Tartsa be a megadott bemeneti tartományokat, és kerülje a 40 mA-es áram- vagy 13 V-os feszültségre vonatkozó folyamatos túlterhelési határértékek túllépését.
• Tartsa be a megadott telepítési hőmérsékleti határértékeket: vízszintes telepítésnél -10 és 55 deg C között, függőleges telepítésnél -10 és 35 deg C között.
• Az IP20 védettségű modult a szükséges környezeti és érintésvédelmet biztosító burkolaton belül helyezze el.
• A tápfeszültség bekapcsolása előtt ellenőrizze a polaritást, a csatornakiosztást, a kapcsok meghúzását és a vezérlő konfigurációját.

---
