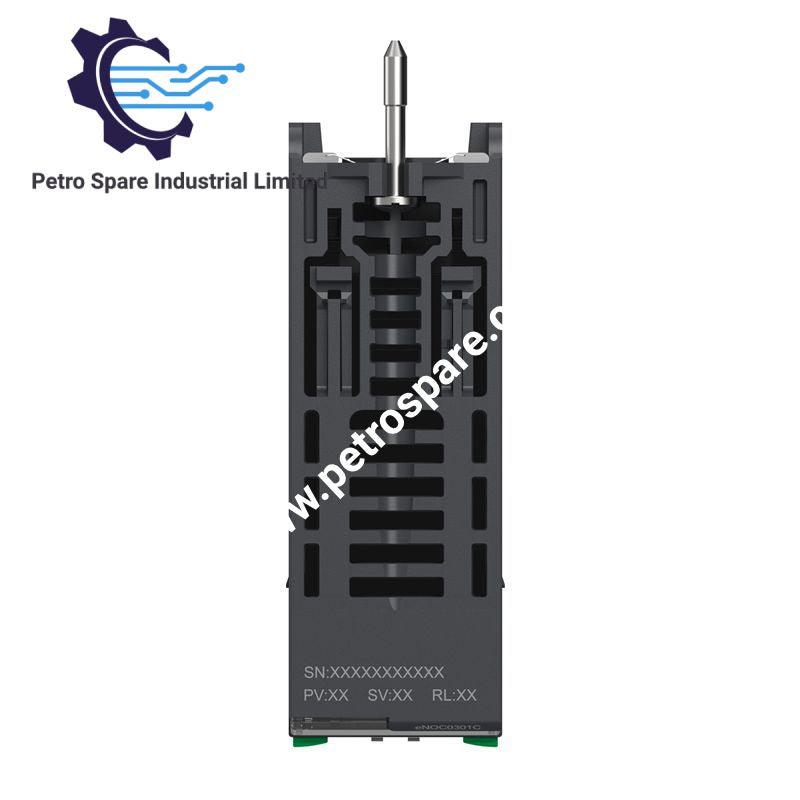

BMENOC0301C

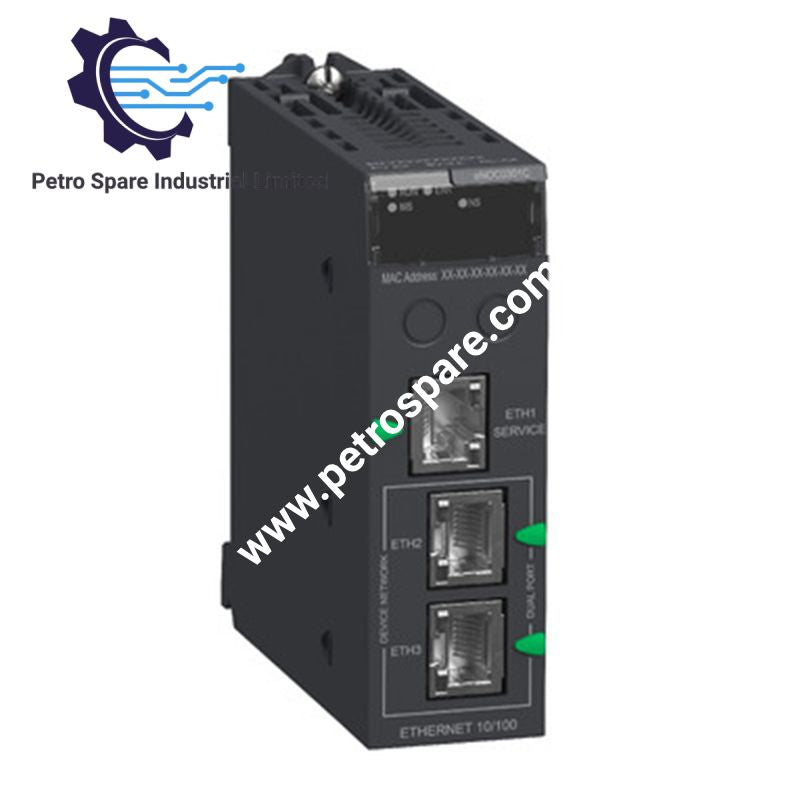

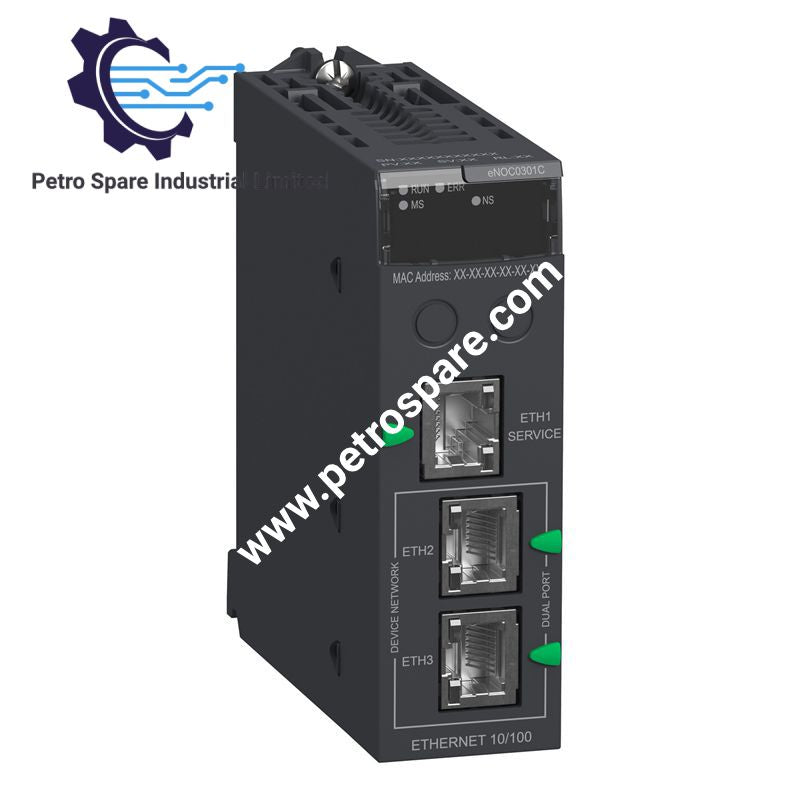

A Modicon M580 platform Ethernetes kommunikációjára konfigurált Schneider Electric BMENOC0301C (BMENOC0301C kommunikációs modul) három bevonattal ellátott Ethernet RJ45-portot biztosít EtherNet/IP- és Modbus TCP I/O-lekérdezéshez, üzenetküldéshez, hálózatkezeléshez és rack-szintű adatcseréhez.

Hardverspecifikációk

Paraméter	Specifikáció
Modell	BMENOC0301C
Márka	Schneider Electric
Terméktípus	Kommunikációs modul
Sorozat	Modicon M580
Hálózati protokollok	EtherNet/IP, Modbus TCP
Ethernet-portok	3 x RJ45, 10/100 Mbit/s, kettős árnyékolású csavart érpár
Kommunikációs szolgáltatások	Sávszélesség-kezelés, FDR-szerver, SNMP, Modbus TCP I/O-lekérdezés és üzenetküldés, EtherNet/IP I/O-lekérdezés és üzenetküldés, RSTP, porttükrözés, beépített többportos kapcsoló
Webszerver	Üzembe helyezés, üzemeltetés és karbantartás
Hátlap-interfész	Ethernet-hátlap
Beépítési hely	Fő rack
Rackhely	Ethernet + X-bus rackhely
Elfoglalt helyek	1
Rackenkénti maximális modulszám	4
Tápellátás	Belső tápellátás a racken keresztül
Áramfelvétel	900 mA 3,3 VDC mellett >= 13-as termékverzió esetén; 1800 mA 3,3 VDC mellett 13-nál kisebb termékverzió esetén
Szélesség	32 mm
Magasság	103,7 mm
Hosszúság	86 mm
Tömeg	0,2 kg
Származási hely	US
Üzemi hőmérséklet	0-60 °C
IP-védettség	IP20
Védőkezelés	Konform bevonat
Kompatibilis platformok	Modicon M580 önálló CPU, redundáns CPU, biztonsági CPU, biztonsági redundáns CPU, valamint BMEXBPxxx Ethernet + X-bus rack
Tanúsítványok	CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zone 2/22, IECEx Zone 2/22
Környezeti besorolás	Gáznak ellenálló Gx ISA S71.04; gáznak, pornak és homoknak ellenálló 3C4/3S4 osztály, IEC 60721-3-3

Ethernet-hálózat és PLC-kommunikáció

A BMENOC0301C az M580 Ethernet-hátlapon keresztül működik, és három 10/100 Mbit/s sebességű Ethernet RJ45-interfészt biztosít. A kommunikációs funkciók közé tartozik az EtherNet/IP I/O-lekérdezés és üzenetküldés, a Modbus TCP I/O-lekérdezés és üzenetküldés, az SNMP-hálózatkezelés, az FDR-szerver működése, az RSTP, a porttükrözés és a sávszélesség-kezelés.

A beépített többportos kapcsoló támogatja a hálózati csatlakozást a kommunikációs modulon belül. Az integrált webszerver funkciókat biztosít az üzembe helyezéshez, az üzemeltetéshez és a karbantartáshoz. A konform bevonattal ellátott áramköri lapot zord környezeti feltételekre tervezték.

Gyakran ismételt kérdések

K: Hány rackhelyet foglal el a BMENOC0301C?
V: A modul egy Ethernet + X-bus rackhelyet foglal el, és a fő rackbe telepíthető.

K: Milyen Ethernet-interfészek állnak rendelkezésre?
V: A modul három, 10/100 Mbit/s sebességre méretezett RJ45 Ethernet-portot biztosít kettős árnyékolású csavart érpáras csatlakozásokkal.

K: Milyen áramfelvételi értékek vannak megadva?
V: A >= 13-as termékverzió névleges értéke 900 mA 3,3 VDC mellett. A 13-nál kisebb termékverzió névleges értéke 1800 mA 3,3 VDC mellett.

Telepítési irányelvek

A BMENOC0301C modult kompatibilis Modicon M580 rack kijelölt Ethernet + X-bus rackhelyére telepítse. A modul behelyezése előtt ellenőrizze a rack kompatibilitását és a rendelkezésre álló hátlap-kapacitást.

Használja az előírt Ethernet-kábelezést, és az M580 telepítési dokumentációjának megfelelően alakítsa ki az árnyékolás megfelelő lezárását. Amennyiben lehetséges, az Ethernet-kommunikáció vezetékeit válassza el a nagyáramú tápvezetékektől és az elektromos zavarok egyéb forrásaitól.

Ellenőrizze, hogy a rack biztosítja-e a szükséges belső tápellátást, és hogy a modul megfelelően illeszkedik-e a hátlapi csatlakozóba. A telepítés után az üzembe helyezés során ellenőrizze a RUN, ERR, ETH MS és ETH NS LED-ek állapotát.

A BMENOC0301C konform bevonattal rendelkezik, védettsége IP20. A megadott környezeti üzemi hőmérséklet-tartomány 0-60 °C. A környezeti és veszélyes helyszínekre vonatkozó követelményeket össze kell vetni a telepítési hellyel és az alkalmazandó tanúsítási feltételekkel.

---
