ABFTE20SP200

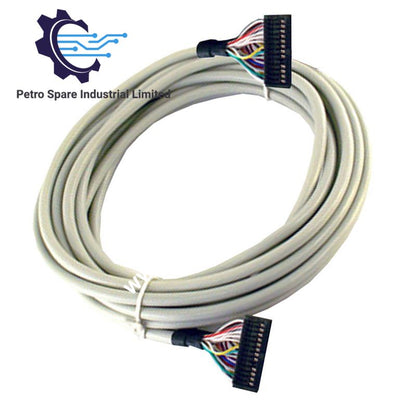

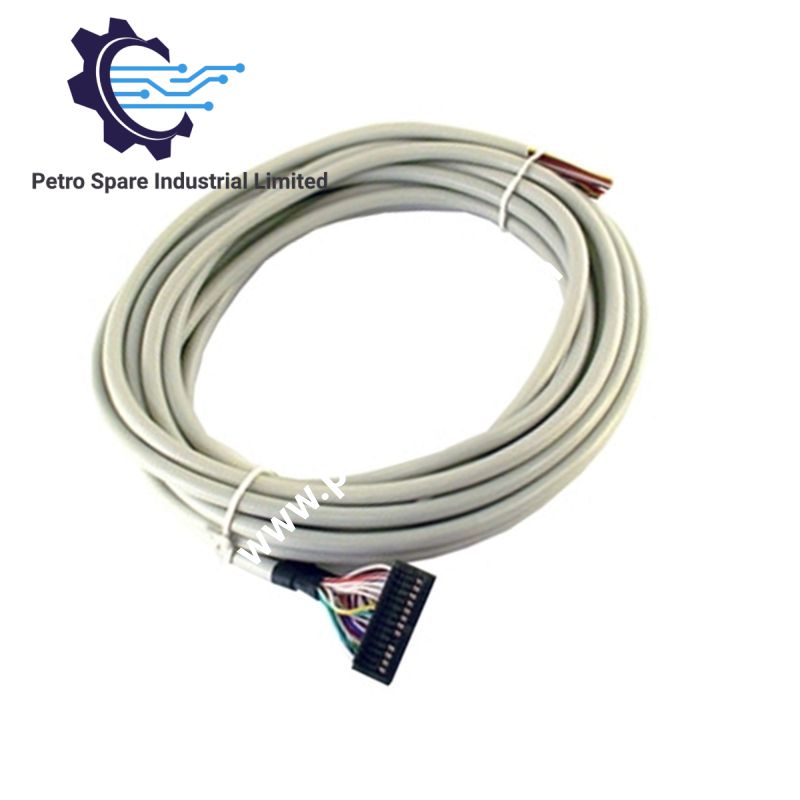

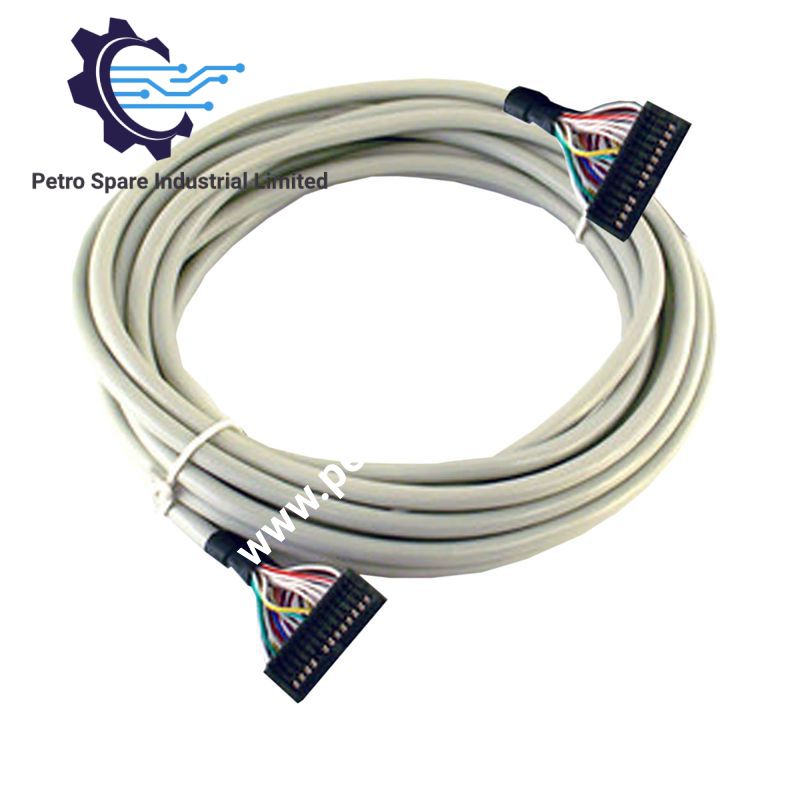

A Twido vezérlők és a működtető előtti bekötés közötti diszkrét kimeneti összeköttetéshez kialakított Schneider Electric ABFTE20SP200 (ABFTE20SP200 csatlakozókábel) két HE10 interfészen keresztül közvetlen elektromos kapcsolatot biztosít. A kábel a TWDDDO16TK és TWDDDO32TK diszkrét kimeneti modulokhoz készült, hossza 2 m, vezetői pedig 28 AWG méretűek.

Hardverspecifikációk

Paraméter	Specifikáció
Modell	ABFTE20SP200
Márka	Schneider Electric
Termékcsalád	Twido
Terméktípus	Diszkrét kimeneti csatlakozókábel
Tartozék típusa	Előre kialakított kábel diszkrét kimenethez
Alkalmazás	Twido diszkrét kimeneti csatlakozás
Kompatibilis modulok	TWDDDO16TK, TWDDDO32TK
Kábelhossz	2 m
Vezető keresztmetszete	28 AWG
Kábel-keresztmetszet	0.08 mm2
Elektromos csatlakozások	1 x HE10 20 tűs csatlakozó a működtető előtti oldalon; 1 x HE10 20 tűs csatlakozó a Twido oldalán
Tömeg	0.14 kg
Méretek	A kábel-összeállításhoz nincs megadva
Üzemi hőmérséklet	Nincs megadva
Teljesítményfelvétel	Nem alkalmazható; passzív kábel-összeállítás
Származási ország	Thaiföld
Alkalmazási korlátozás	Az Advantys Telefast ABE7 aljzat használatától eltérő alkalmazásokhoz

Twido diszkrét kimeneti interfész

Az ABFTE20SP200 előre kialakított kapcsolatot biztosít a kompatibilis Twido diszkrét kimeneti modulok és a külső működtető előtti bekötés között. Az interfész a kábel mindkét végén HE10 20 tűs csatlakozókat használ, így biztosítja a támogatott TWDDDO16TK és TWDDDO32TK modulokhoz meghatározott csatlakozóelrendezést.

A 28 AWG vezetők megadott keresztmetszete 0.08 mm2. A kábel hossza rögzített, 2 m, ezért a bekötés nyomvonalának a rendelkezésre álló fizikai kábelhosszon belül kell maradnia, anélkül hogy túlzott húzóerő hatna bármelyik csatlakozóra.

Gyakran ismételt kérdések

K: Mely Twido modulokhoz használható az ABFTE20SP200?
V: A Schneider Electric a TWDDDO16TK és TWDDDO32TK diszkrét kimeneti modulokkal való kompatibilitást adja meg.

K: Milyen csatlakozóelrendezést használ ez a kábel?
V: Az összeállítás egy HE10 20 tűs csatlakozóval rendelkezik a működtető előtti oldalon, és egy HE10 20 tűs csatlakozóval a Twido oldalán.

K: Az ABFTE20SP200 aktív elektronikus eszköz?
V: Nem. Passzív csatlakozókábel, ezért nincs megadott teljesítményfelvétele.

Helyszíni telepítési irányelvek

• Telepítés előtt ellenőrizze a modul referenciaszámát, és győződjön meg a TWDDDO16TK vagy TWDDDO32TK modullal való kompatibilitásról.
• Az összekapcsolás előtt ellenőrizze mindkét HE10 csatlakozót sérült érintkezők, szennyeződés vagy mechanikai deformáció szempontjából.
• A 2 m-es kábelt éles hajlítások, túlzott feszítés és a csatlakozóházakra ható mechanikai terhelés nélkül vezesse el.
• Lehetőség szerint tartsa távol a diszkrét kimeneti vezetékeket a nagy energiájú tápvezetékektől az elektromos zavarok csökkentése érdekében.
• A telepítési szabványnak megfelelően tartsa fenn a vezérlőjelek és a kapcsolóáramkörök megfelelő szekrénybeli elkülönítését.
• Ne módosítsa az előre kialakított kábelt, a csatlakozó tűkiosztását vagy a vezetők bekötését, kivéve, ha a vonatkozó Schneider Electric dokumentáció ezt kifejezetten engedélyezi.
• Rögzítse a kábelt úgy, hogy a rezgés és az ismétlődő mozgás ne adjon át mechanikai terhelést a HE10 csatlakozóknak.
• A kapcsolódó diszkrét kimeneti áramkör feszültség alá helyezése előtt ellenőrizze a csatlakozók megfelelő illeszkedését.
• Árnyékolt környező vezetékek esetén az árnyékolásokat a rendszer földelési kialakítása szerint kösse be, és ne a kábel csatlakozójára hagyatkozzon a védőföldelés biztosításában.

---
