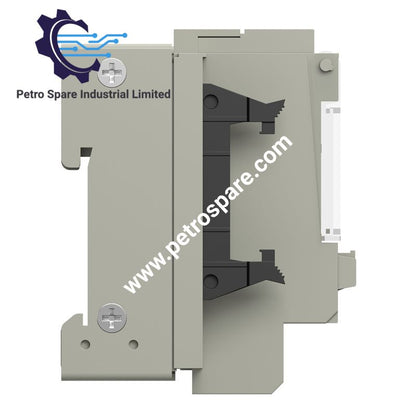

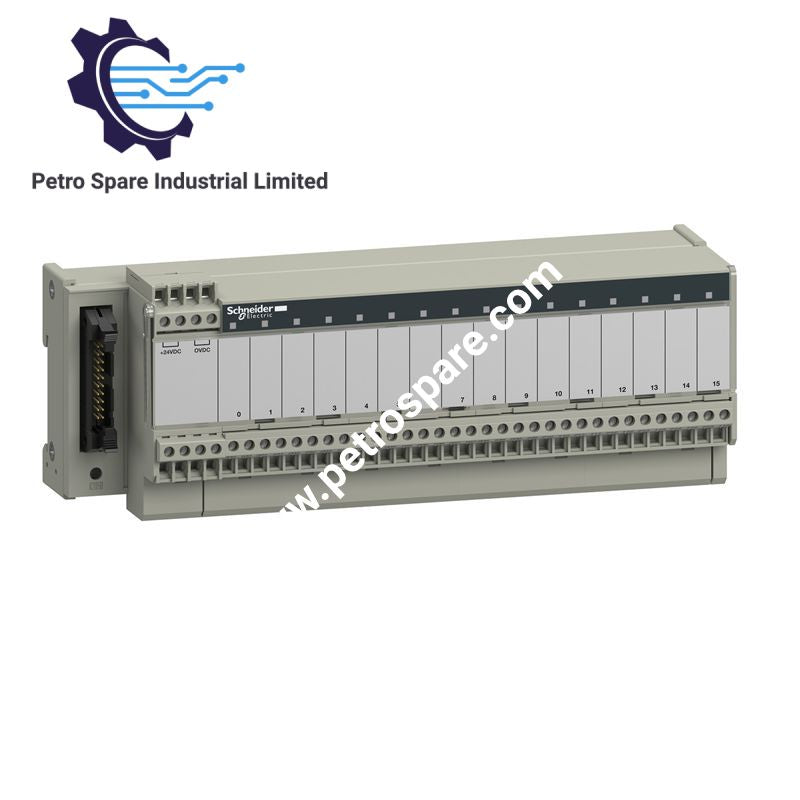

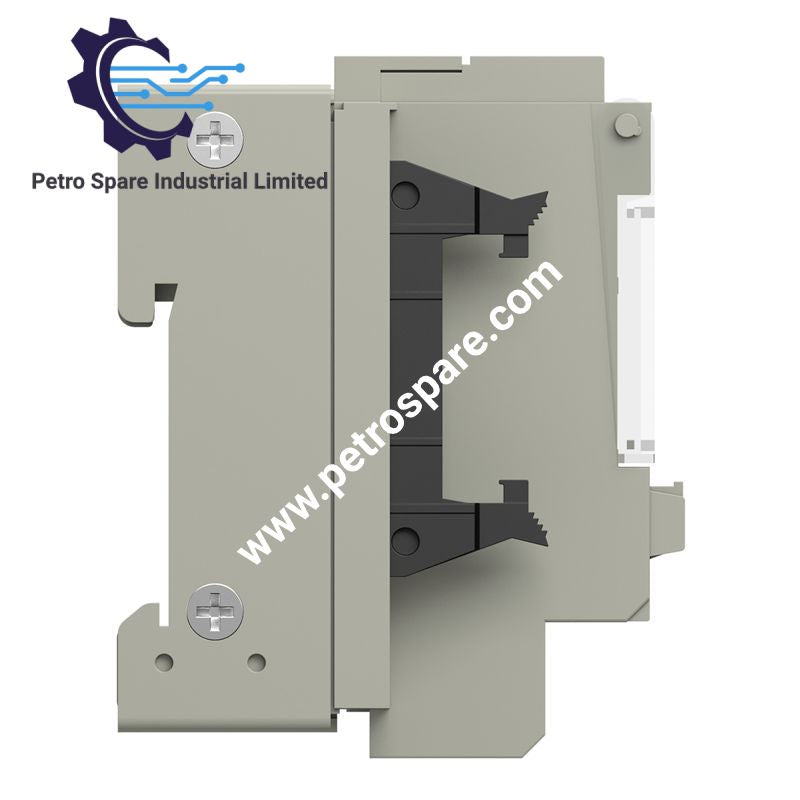

ABE7R16S210

A PLC I/O-rendszerek diszkrét jelinterfész-adaptációjához konfigurált Schneider Electric ABE7R16S210 (ABE7R16S210 elektromechanikus relé-alapegység) közvetlen fizikai/elektromos megvalósítást biztosít.

Hardverspecifikációk

Paraméter	Specifikáció
Modell	ABE7R16S210
Márka	Schneider Electric
Eredet	Franciaország
Tömeg	0,405 kg
Méretek	206 mm (szélesség)
Üzemi hőmérséklet	-5 és 60 °C között
Teljesítményfelvétel	Csatornánként legfeljebb 0,36 W (PLC-oldal)
Csatornák száma	16
Névleges tápfeszültség	24 VDC
Maximális kapcsolási feszültség	250 VAC (50/60 Hz), 30 VDC
Maximális áram csatornánként	5 A (előműködtető oldalon)
Maximális közös kimeneti áram	10 A
Érintkezőtípus	Csatornánként 1 NO
Szigetelési feszültség (Ui)	2000 V
Lökőfeszültség-állóság	2,5 kV
IP-védettségi fokozat	IP2X
Rögzítési mód	35 mm-es DIN-sín vagy csavaros panelrögzítés

Determinisztikus hálózat és a hátlap I/O-sűrűségének skálázása

Az ABE7R16S210 nagy sűrűségű jelösszesítést biztosít a terepi eszközök és a PLC-platformok gazdavezérlői között. A HE10-csatlakozókon keresztüli előre bekötött rendszerkapcsolatok megőrzik a jelintegritást, miközben egyszerűsítik a hátlapi busz kommunikációs útvonalait. A csatornák közötti leválasztás és a strukturált fizikai interfészek minimálisra csökkentik a jelek közötti áthallást, így alacsony késleltetésű, determinisztikus jelútválasztást tesznek lehetővé helyi és elosztott I/O-állványokon.

Gyakran ismételt kérdések

K: Mennyi a beépített NO reléérintkezők maximális kapcsolási ideje?

V: A működési idő legfeljebb 10 ms a tekercs gerjesztése és az NO-érintkező zárása esetén, illetve legfeljebb 5 ms a tekercs elejtése és az NO-érintkező nyitása esetén.

K: Milyen csavarmeghúzási nyomaték szükséges a bekötési kapcsokhoz?

V: A bekötési kapcsokat 0,6 N.m meghúzási nyomatékkal kell rögzíteni 3,5 mm-es lapos csavarhúzó használatával, hogy biztosított legyen a megbízható elektromos érintkezés, és elkerülhető legyen a kapcsok sérülése.

Telepítési irányelvek

Szerelje az alapegységet vízszintesen szabványos, 35 mm-es szimmetrikus DIN-sínre a beépített rögzítőkapcsok segítségével, vagy rögzítse közvetlenül egy szerelőlaphoz rögzítőcsavarokkal. A természetes konvekciós hűtés biztosítása érdekében hagyjon minimális szabad helyet az egység felett és alatt. Ügyeljen arra, hogy valamennyi 24 VDC tápbetáplálási csatlakozás megfelelő polaritással készüljön. A digitális I/O-vonalakon fellépő tranziens zavarok megelőzése érdekében földelje az előre bekötött kábel árnyékolását a szabványos ipari zavarelnyomási eljárásoknak megfelelően.

---
