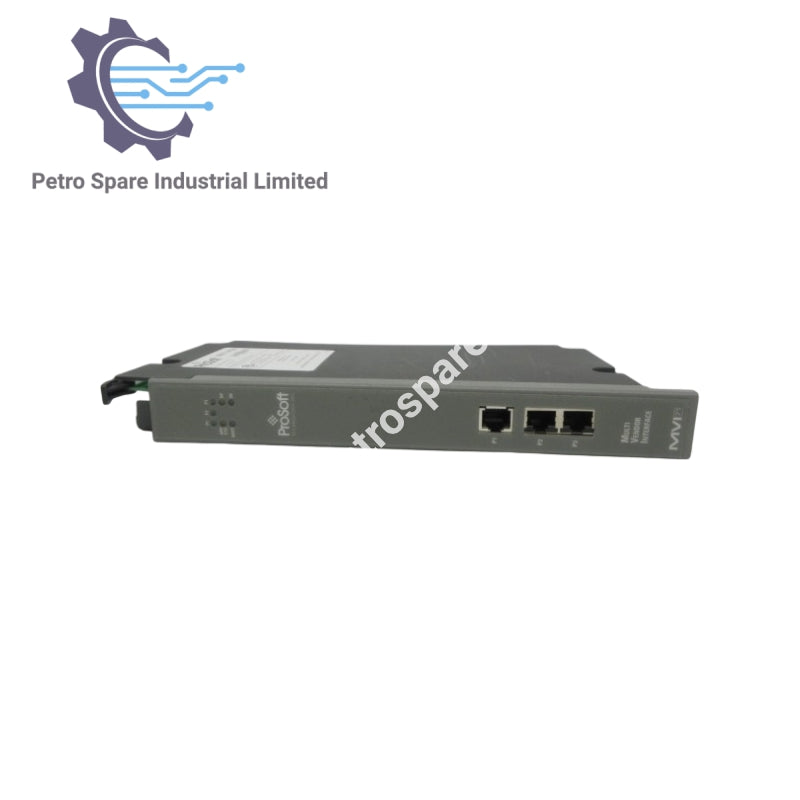

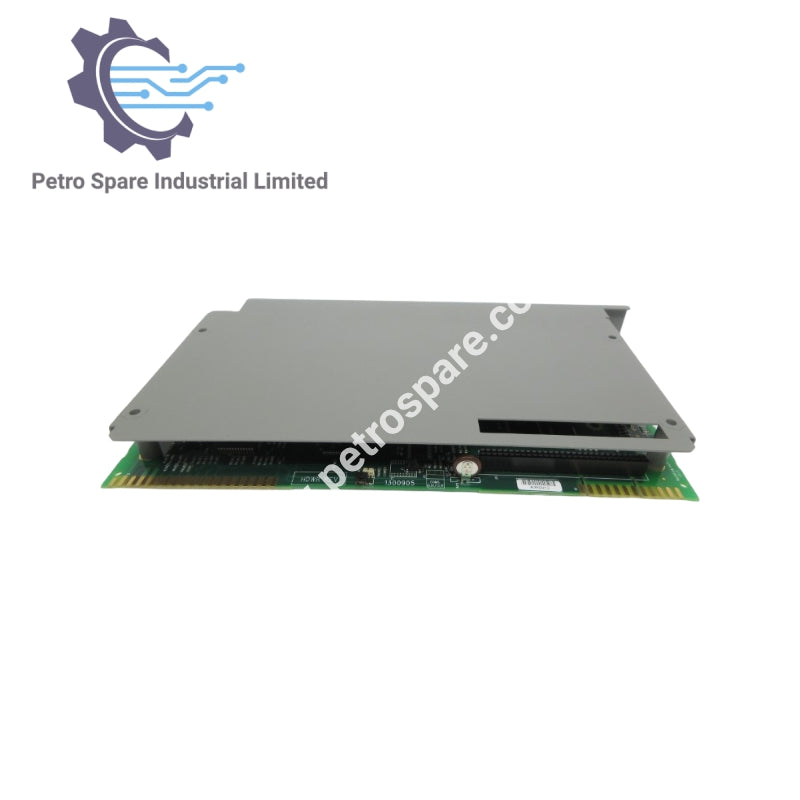

MVI71-MCM

Áttekintés

• Modell: MVI71-MCM

• Típus: Modbus Master/Slave kommunikációs modul

• Alkalmazás: Modbus Master/Slave kapcsolatot biztosít PLC rendszerek számára a 1771-es váz használatával

Elektromos és mechanikai jellemzők

• Formátum: Egyetlen foglalat, 1771-es váz kompatibilis

• Háttérbusz áramterhelés: 800 mA @ 5 V DC

• Működési hőmérséklet: 0 … 60 °C (32 … 140 °F)

• Tárolási hőmérséklet: –40 … 85 °C (–40 … 185 °F)

• Ütésállóság: 30 G működés közben, 50 G nem működés közben

• Rezgésállóság: 5 G @ 10 … 150 Hz

• Relatív páratartalom: 5 … 95% (nem kondenzálódó)

Jelzők és diagnosztika

• LED jelzők:

  • Modul állapota

  • Háttérbusz átvitel állapota

  • Alkalmazás állapota

  • Soros tevékenység és hibajelzés

• Hibakereső/konfigurációs port (CFG): RJ45 (DB-9M a mellékelt kábellel), csak RS-232

Csatlakoztathatóság

• Konfigurációs csatlakozó: RJ45 RS-232 (RJ45-DB-9 kábel mellékelve)

• Alkalmazás portok: Két RJ45 RS-232/422/485 soros port

---
