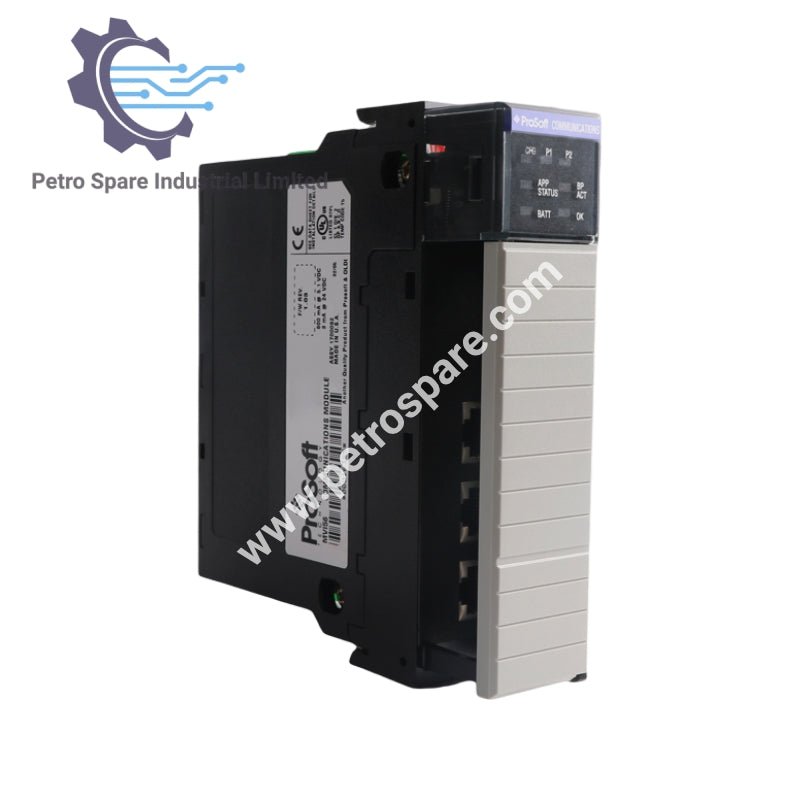

MVI56-PDPS

Áttekintés

• Modell: MVI56-PDPS

• Típus: Profibus DP Slave kommunikációs modul

• Alkalmazás: Profibus DP slave csatlakozást biztosít ControlLogix rendszerekhez, lehetővé téve a Profibus hálózatokkal való integrációt

Elektromos és mechanikai jellemzők

• Háttérbusz áramterhelés:

  • 800 mA @ 5 V DC

  • 3 mA @ 24 V DC

• Működési hőmérséklet: 0 … 60 °C (32 … 140 °F)

• Tárolási hőmérséklet: –40 … 85 °C (–40 … 185 °F)

• Ütésállóság: 30 G működés közben, 50 G nem működés közben

• Rezgésállóság: 5 G @ 10 … 150 Hz

• Relatív páratartalom: 5 … 95% (nem kondenzálódó)

• Izoláció: 500 V optikai izoláció a háttérbusztól

Jelzők és diagnosztika

• LED jelzők:

  • Modul állapota

  • Háttérbusz átvitel állapota

  • Alkalmazás állapota

  • Sorozatos aktivitás és hibastátusz

• Hibakereső/konfigurációs port (CFG): RJ45 (DB-9M a mellékelt kábellel), csak RS-232

• Ethernet útválasztás: CIPconnect™ 1756‑ENBT, 1756‑EN2T vagy hasonló eszközökön keresztül

Profibus Slave műszaki adatok

• Belső adatbázis: 400 regiszter (200 szó) elérhető

• GSD fájl: Letölthető a ProSoft Technology weboldaláról

• Átviteli sebesség: 9,6 kbps … 12 Mbps

• Támogatott I/O hossz:

  • 122 szó bemenő adat

  • 122 szó kimenő adat

  • Maximum 200 szó összesen

• Támogatott funkciók: Fagyasztó mód, Szinkron mód, Automatikus baud beállítás

• Konfigurálható paraméterek:

  • Csomópont cím: 0 … 125

  • Adatbájt cserélés

  • Művelet a Profibus kapcsolat megszakadásakor

  • Kommunikációs hiba időtúllépés szorzó

Szállított tartozékok

• RJ45 - DB-9M kábelek minden porthoz

• 1,8 méteres RS-232 konfigurációs kábel

---
