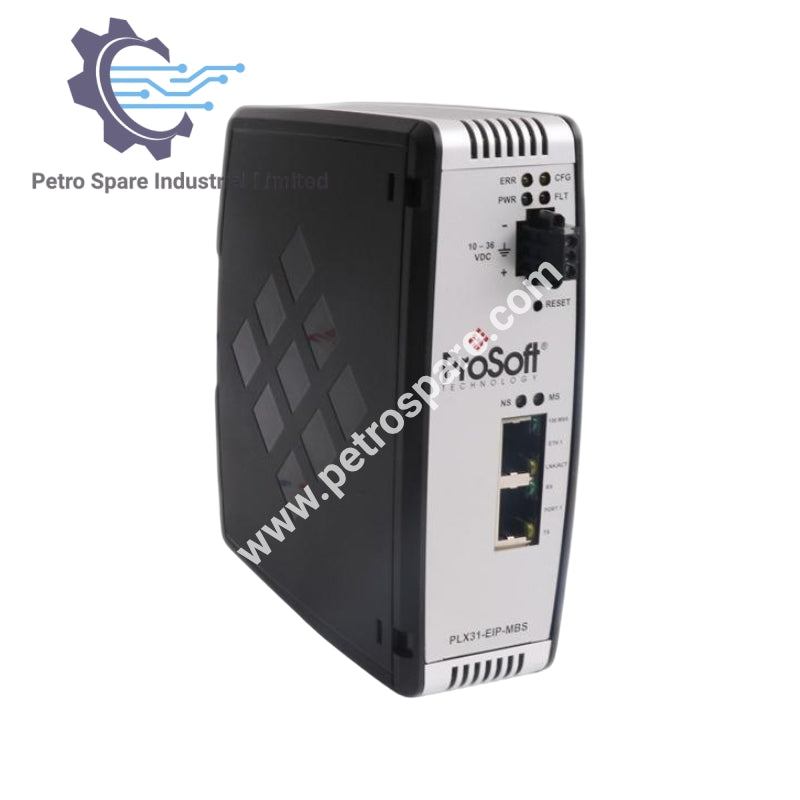

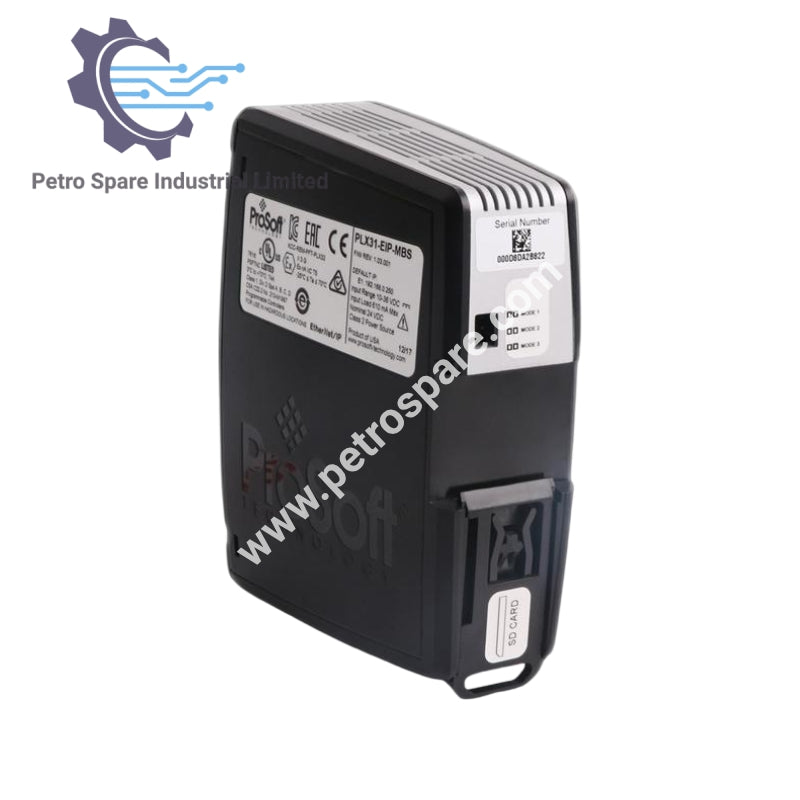

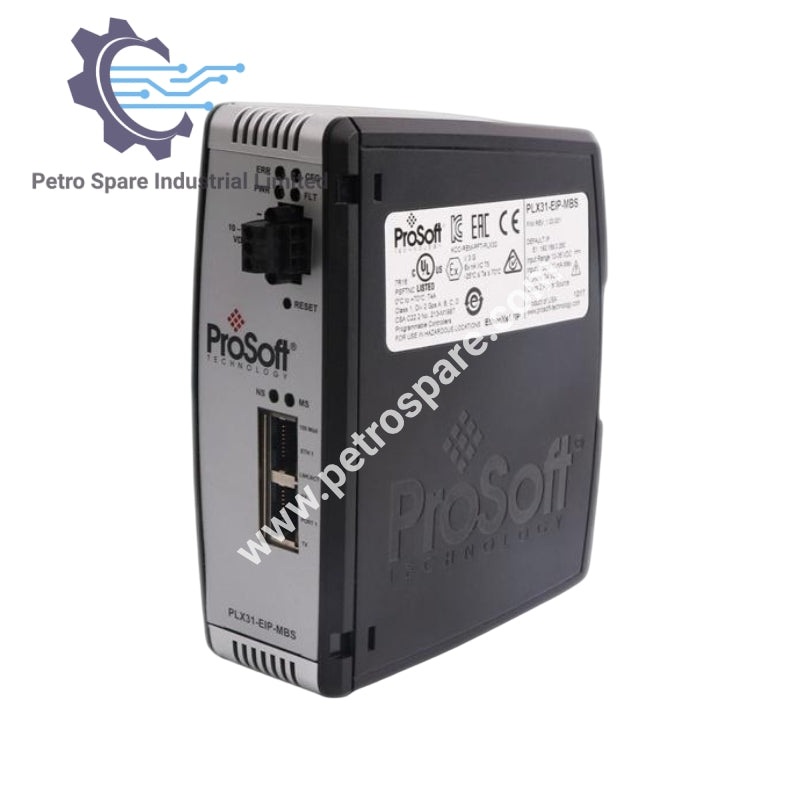

PLX31-EIP-MBS

Áttekintés

• Modell: PLX31-EIP-MBS4

• Típus: Soros négyportos kommunikációs átjáró

• Alkalmazás: EtherNet/IP™ és Modbus soros kapcsolatot biztosít Rockwell Automation PLC-khez, több protokollt és négy konfigurálható soros portot támogatva

EtherNet/IP™ Műszaki adatok

• 3. osztályú szerver csatlakozások: 5

• 3. osztályú kliens csatlakozások: 2 csatlakoztatott, 1 nem csatlakoztatott

• 1. osztályú I/O csatlakozások: 8

• Bemenet/kimenet csatlakozás méretek: 248 / 248

• Max RPI idő: 5 ms csatlakozásonként

• Támogatott PLC típusok: PLC2, PLC5, SLC, CLX, CMPLX, MicroLX

• Támogatott üzenettípusok: PCCC és CIP

• Támogatott CIP szolgáltatások:

  • 0x4C – CIP adat tábla olvasás

  • 0x4D – CIP adat táblába írás

• Parancslista támogatás: 100 parancs kliensenként, konfigurálható típus, IP, regisztercímzés, szó/bit szám szerint

• Parancskészletek: PLC‑2/PLC‑3/PLC5 Alap, PLC5 Bináris, PLC5 ASCII, SLC500

Modbus Sorozatos Műszaki adatok

• Parancslista: Legfeljebb 100 parancs mesterportonként, teljesen konfigurálható

• Támogatott funkciókódok:

  • 1: Tekercs állapot olvasása

  • 2: Bemeneti állapot olvasása

  • 3: Tartóregiszterek olvasása

  • 4: Bemeneti regiszterek olvasása

  • 5: Egyetlen tekercs írása

  • 6: Egyetlen tartóregiszter írása

  • 15: Többszörös tekercs írás

  • 16: Többszörös tartóregiszter írás

  • 22: Maszkolt írás tartóregiszterbe (csak alárendelt)

  • 23: Olvasás/Írás tartóregiszterek (csak alárendelt)

• Kommunikációs paraméterek:

  • Átviteli sebesség: 110 … 115,2 kbps

  • Paritás: Nincs, Páros, Páratlan

  • Adatméret: 7 vagy 8 bit

  • Stop bitek: 1 vagy 2

  • RTS késleltetés: 0 … 65535 ms

• Módok: Modbus RTU (CRC‑16), Modbus ASCII (LRC)

• Lebegőpontos adatok: Támogatott (Enron és Daniel implementációk)

• Lekérdezés: Folyamatos, változás esetén vagy felhasználó által engedélyezett

• Állapotadatok: Hibakódok parancsonként, alárendelt állapotlista portonként

• Csomópont címe: 1 … 247 (szoftveresen választható)

• RS interfészek: RS‑232, RS‑422, RS‑485

• Puffer mérete: 255 bájtos átvitel hossza, konfigurálható késleltetés

---
