IS200AEADH1ADA

Áttekintés

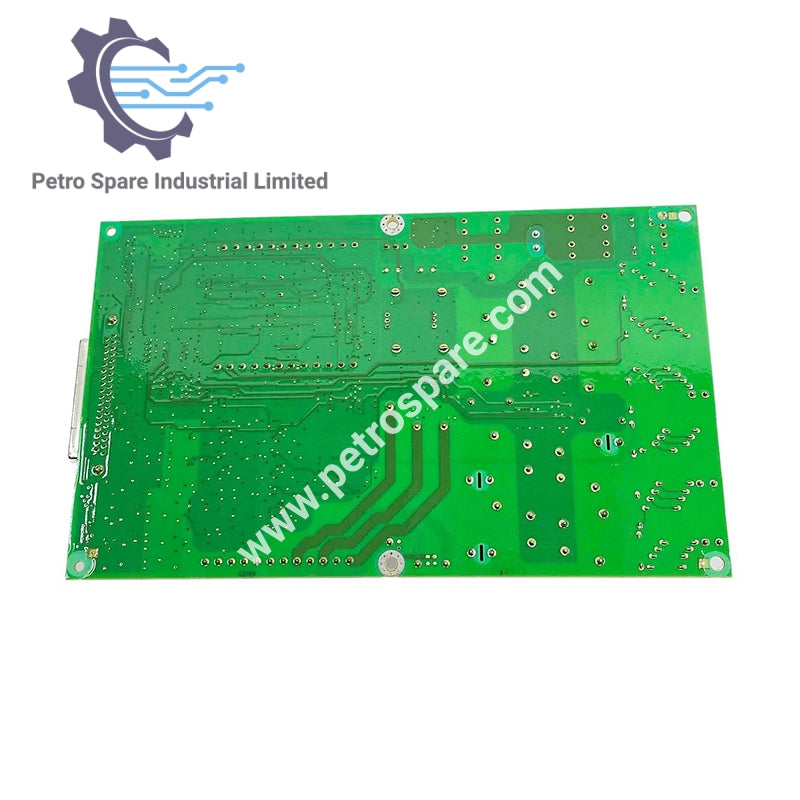

• Modell: IS200AEADH1ADA

• Típus: Bemenet/Kimenet rács elágazó panel

• Gyártó: GE General Electric

• Rendszer: Mark VIe

• Alkalmazás: Nagysűrűségű I/O interfész és relé alapú jelirányítás a Mark VIe turbinavezérlő rendszerekben

Szerkezeti leírás

• Formátum: Téglalap alakú NYÁK elülső előlap nélkül

• Szerelés:

  • Nem szabványos Mark Series VME keretbe illesztésre tervezték

  • Gyári fúrt sarokfuratok a rugalmas rögzítéshez

• Terminálsorok:

  • Három függőleges tűs terminálsor

  • 12 tű csíkonként

  • Párhuzamos elrendezés a rendezett mezővezetékhez

Kapcsolódás

• Csatlakozótípusok:

  • Rögzítő csatlakozók

  • Csatlakozódugók

  • Teljes hosszúságú, derékszögű csatlakozó a jobb oldalon

• Tervezési cél:

  • Magas csatlakoztathatóságú panel, több vezetékformátum támogatásával

  • Ideális sűrű I/O vezetékek és jelelosztás számára

Beépített alkatrészek

• Relék: Nyolc relé csoportosítva az összehangolt kapcsoláshoz

• Hűtőbordák: Két hűtőborda a hőkezeléshez

• Ellenállások:

  • Tekercseléses ellenállások

  • További ellenféltípusok a változatos terheléskezeléshez

• Kondenzátorok: Több kondenzátor szűréshez és jelalakításra

• Integrált áramkörök: Jelen vannak logikai, jelfeldolgozó és vezérlő funkciókhoz

---
