FBM207 P0914TD

Leírás

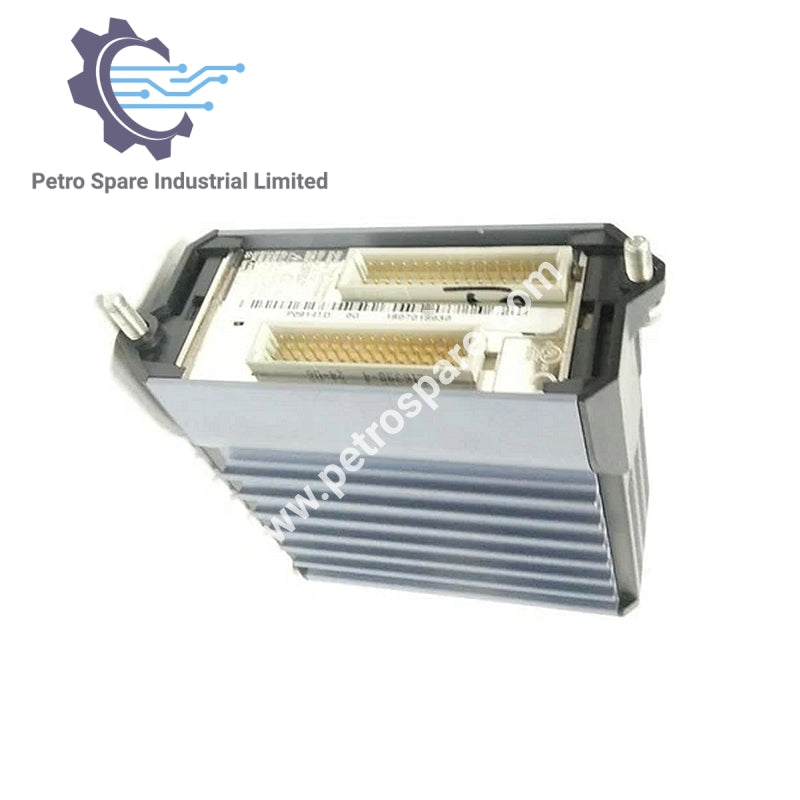

FBM207 P0914TD egy Foxboro csatornaszigetelt bemeneti modul, amely 16 feszültségfigyelő bemenetet biztosít I/A rendszerekhez, megbízható DC logikai jelérzékelésre és érintkezőszenzor funkcióra tervezve.

Azonosító

• Cikkszám: P0914TD

• Modul: FBM207

• Típus: Csatornaszigetelt feszültségfigyelő bemeneti modul

Méretek

• Magasság: 102 mm (4 hüvelyk); 114 mm (4,5 hüvelyk) a rögzítőfülekkel együtt

• Szélesség: 45 mm (1,75 in)

• Mélység: 104 mm (4,11 in)

Feszültségfigyelő funkció – Bemenet

• Logikai egy (bekapcsolt állapot feszültsége): 15-től 60 V DC-ig

• Logikai nulla (kikapcsolt állapot feszültsége): 0-tól 5 V DC-ig

• Áram: tipikusan 1,4 mA 5 és 60 V DC között

• Forrásellenállás korlátok:

  • Logikai egy (bekapcsolt állapot): maximum 1 kΩ 15 V DC-nél

  • Logikai nulla (kikapcsolt állapot): minimum 100 kΩ 60 V DC-nél

Érintkezőszenzor funkció – Bemenet

• Tartomány (csatornánként): Kapcsolat nyitott (ki) vagy zárt (be)

• Nyitott áramkör feszültsége:

  • FBM207b: 24 V DC ±15%

  • FBM207c: 48 V DC ±15%

• Rövidzárlati áram: tipikusan 3,2 mA

• Logikai egy (bekapcsolt állapot ellenállása): maximum 1,0 kΩ

• Logikai nulla (kikapcsolt állapot ellenállása): minimum 100 kΩ

Tápegység követelmények

• Bemeneti feszültségtartomány (tartalékos): 24 V DC (+5%, –10%)

• Fogyasztás (maximális):

  • FBM207: 3 W

  • FBM207b: 4 W

  • FBM207c: 5 W

• Hőleadás (maximális):

  • FBM207: 5,5 W

  • FBM207b: 4 W

  • FBM207c: 5 W

Huroktápellátás védelem

• Jelenlegi korlát: tipikusan 3,2 mA

---
