IS200GDDDG1ABA

Termék áttekintése

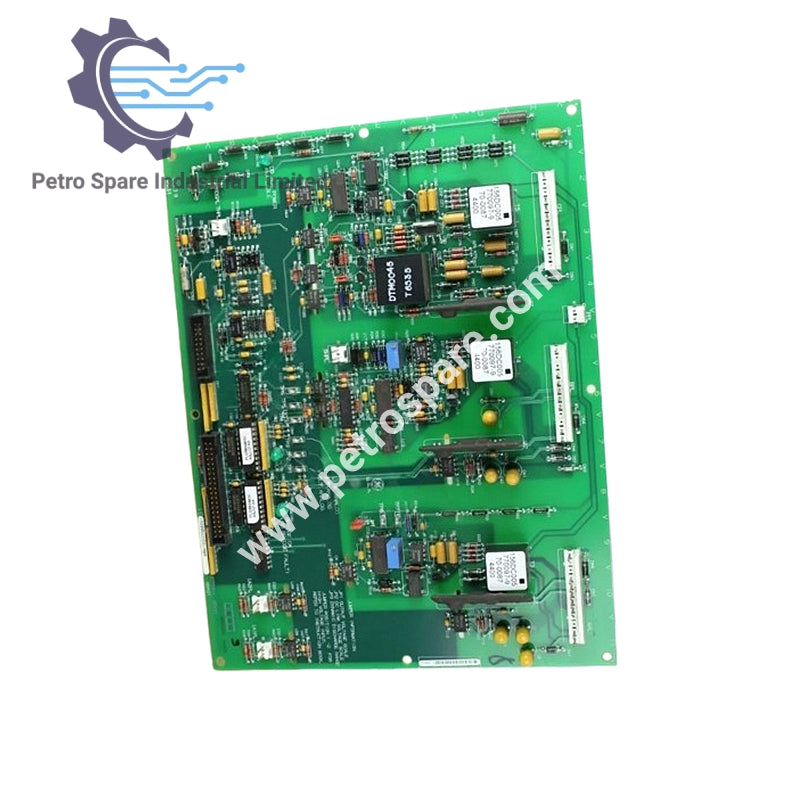

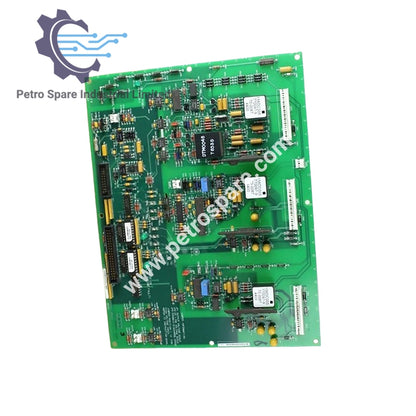

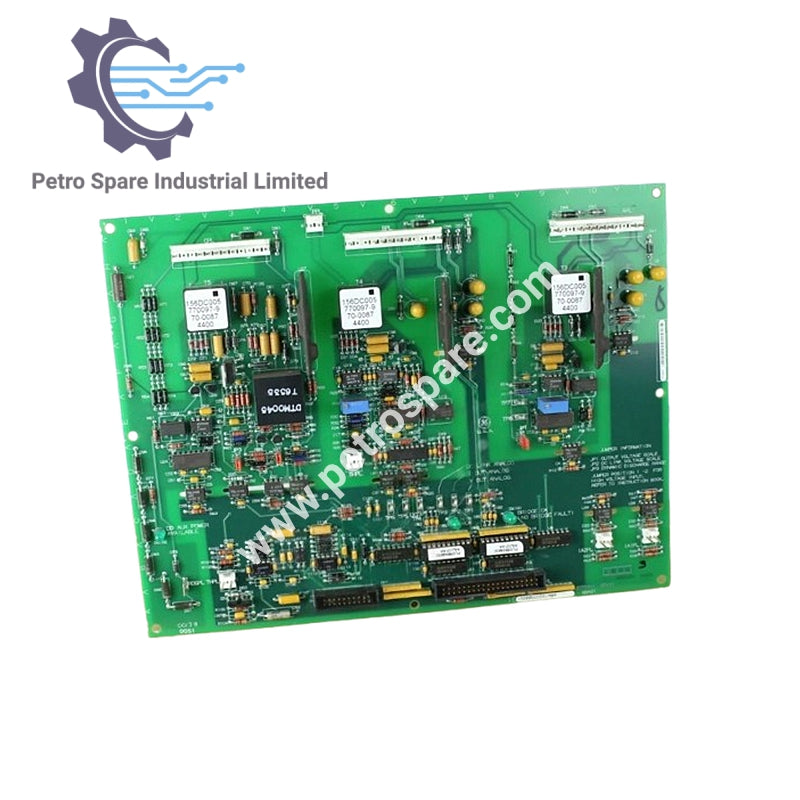

A GE IS200GDDDG1ABA kapuvezérlő és dinamikus kisütő panel az EX2000 sorozat része.

Dinamikus kisütés vezérlés

• Funkció: A dinamikus kisütő áramkörök vezérlése

• Működés: Az A és B lábak aktív IGBT kapuáramköreinek kezelése

• Cél: Az IGBT-k aktiválásának és deaktiválásának szabályozása

Műszerezés

• Feldolgozott mérőszámok: Kimeneti egyenfeszültség, egyenáramú kapcsolófeszültség, shunt áram (millivolt bemenet), hűtőbordatermistor adatok

• Adatátvitel: Az LDCC processzorokhoz küldve a szabályozó használatához

Integráció és funkcionalitás

• Szerep: Az elszigetelés, vezérlés és műszerezés funkcióinak összevonása

• Előny: Egyszerűsíti az EX2000 PWM gerjesztő működését, javítja a hatékonyságot és a szabályozást

LED jelzők

• Bridge OK (DS100): Világít, ha nem észlelhető IGBT lábhiba vagy túláram

• IMOK (DS101): Világít, ha nincs hídhiba, az egység nincs visszaállítva, a feszültségek helyesek, és nincs kisütési hiba

• DD AUX POWER AVAILABLE (DS102): Jelzi a dinamikus kisütő áramkör segédtápellátásának elérhetőségét (a DC kapcsolóról az RDS csatlakozáson keresztül)

---
