5069-OF8

Áttekintés

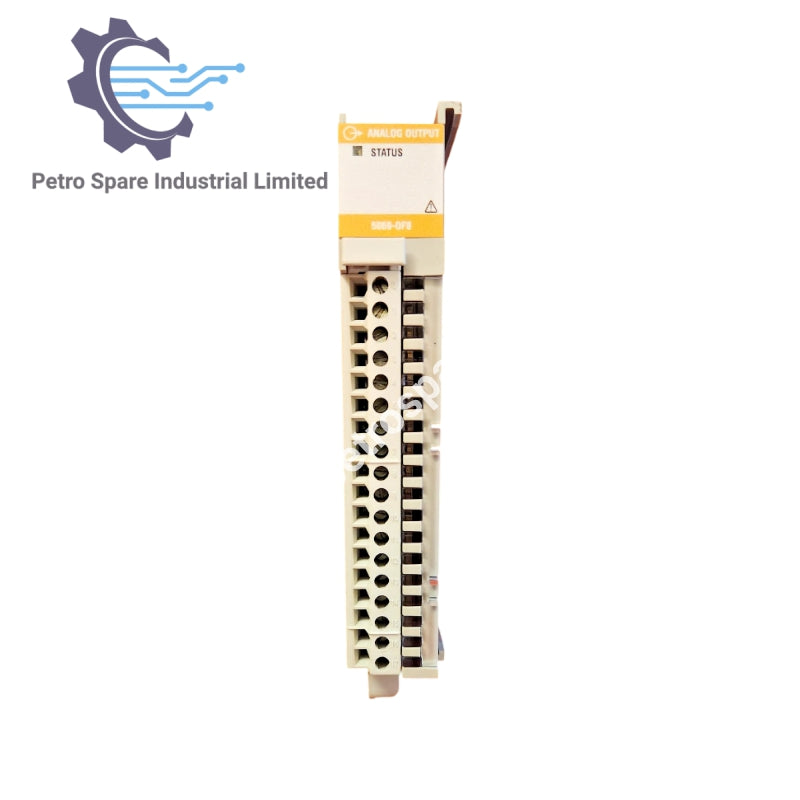

• Modell: 5069-OF8

• Típus: Compact 5000 analóg kimeneti modul

• Alkalmazás: 8 áram-/feszültségkimeneti csatornát biztosít Compact 5000 rendszerekhez, ipari automatizálási alkalmazások precíz analógjel-vezérléséhez

Elektromos névleges értékek

• Analóg kimeneti névleges értékek: ±10 V DC, csatornánként 0 … 20 mA

• MOD tápfogyasztás: 75 mA @ 18 … 32 V DC

• MOD táp továbbvezetése: 9.55 A @ 18 … 32 V DC (max.)

• SA tápfogyasztás: 150 mA @ 18 … 32 V DC, 250 mA @ 18 … 32 V DC

• SA táp továbbvezetése: 9.95 A @ 18 … 32 V DC (max.)

• Továbbvezetési korlát: A MOD- vagy SA-táp áramfelvétele nem haladhatja meg a 10 A-t

Leválasztás

• Leválasztási feszültség: 250 V folyamatosan, alapszigetelés

• Funkcionális leválasztás: 50 V az SA-táp és a kimeneti csatlakozók között

• Leválasztási megjegyzések: Az egyes kimeneti csatlakozók között nincs leválasztás

Környezeti feltételek

• Üzemi hőmérséklet: 0 … 60 °C (32 … 140 °F)

• Környezeti levegő maximális hőmérséklete: 60 °C (140 °F)

• Üzemen kívüli hőmérséklet: –40 … +85 °C (–40 … +185 °F)

• Vizsgálati szabványok:

  • IEC 60068‑2‑1 (üzemi hideg)

  • IEC 60068‑2‑2 (üzemi száraz hő)

  • IEC 60068‑2‑14 (üzemi hősokk)

• Burkolattípus-besorolás: Nincs (nyitott kivitel)

Vezetékezés és csatlakozások

• Vezetékméret:

  • Csavaros csatlakozások: 0.5 … 1.5 mm² (22 … 16 AWG), max. Ø 3.5 mm (0.14 in)

  • Rugós csatlakozások: 0.5 … 1.5 mm² (22 … 16 AWG), max. Ø 2.9 mm (0.11 in)

• Szigeteléscsupaszítási hossz:

  • Csavaros csatlakozások: 12 mm (0.47 in)

  • Rugós csatlakozások: 10 mm (0.39 in)

---
