BMXDDM3202K

Áttekintés

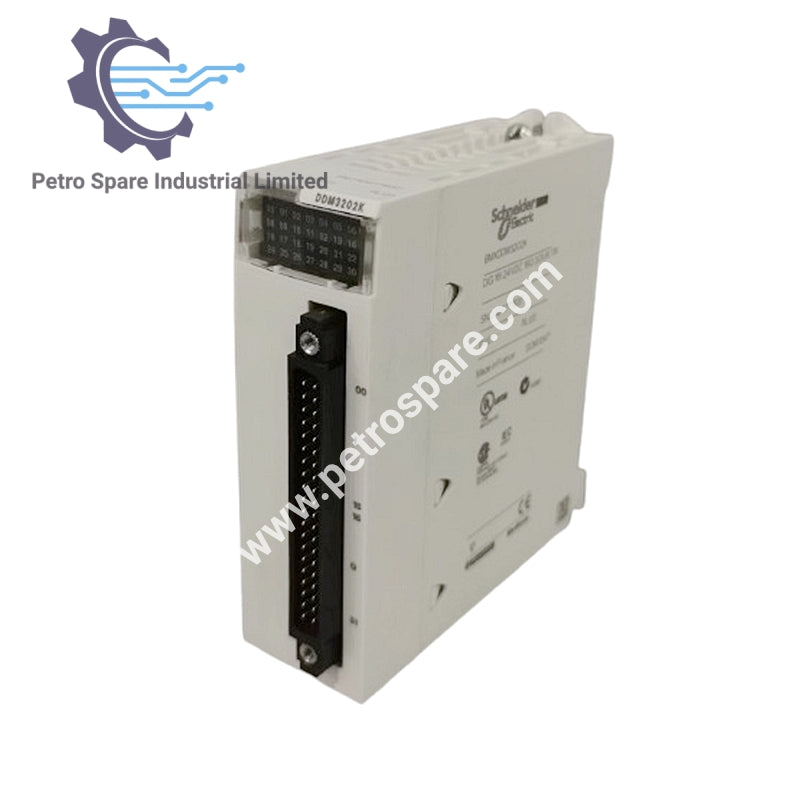

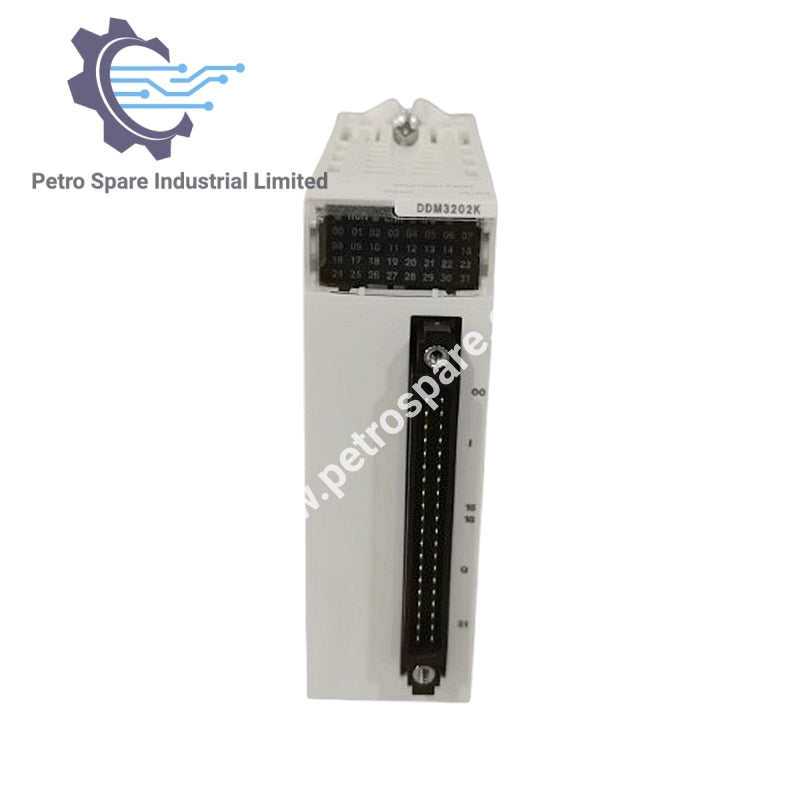

BMXDDM3202K egy Schneider Modicon X80 diszkrét vegyes I/O modul 16 DC bemenettel és 16 szilárdtest kimenettel, 24 V DC pozitív logikai alkalmazásokhoz tervezve, fejlett védelemmel és diagnosztikai LED-ekkel.

Azonosító

• Alkatrészszám: BMXDDM3202K

• Sorozat: Modicon X80

• Típus: Diszkrét vegyes I/O modul

• Bemenetek/Kimenetek: 16 bemenet, 16 kimenet (24 V DC pozitív)

Diszkrét bemenetek

• Szám: 16

• Típus: Áramelnyelő (logikai pozitív)

• Feszültség: 24 V DC pozitív

• Áram: 2,5 mA

• Impedancia: 9600 Ω

• Kompatibilitás: 2-vezetékes/3-vezetékes közelségérzékelők (IEC 60947-5-2, IEC 61131-2 1. típus)

• Érzékelő tápellátás: 19–30 V DC

• 1 állapot áram: ≥ 2 mA

• 0-ás állapot áram: ≤ 0,5 mA

• Szivárgó áram: 0,1 mA (0-ás állapot)

• Feszültségesés: < 1,5 V (1-es állapot)

• Szigetelési ellenállás: > 10 MΩ 500 V DC-nél

Diszkrét kimenetek

• Szám: 16

• Típus: Szilárdtest

• Feszültségtartomány: 19–30 V DC

• Áram csatornánként: 0,125 A

• Maximális áram modulonként: 3,2 A

• Kimeneti áram: 0,1 A

• Válaszidő: 1,2 ms

• Párhuzamos kapcsolás: Legfeljebb 3 kimenet

• Maximális volfrámterhelés: 1,2 W

• Kapcsolási frekvencia: 0,5/LI² Hz

• Maximális túlterhelési idő: 15 ms

• Terhelési impedancia: ≤ 220 Ω

Elektromos jellemzők

• Teljesítményleadás: 4 W

• Válaszidő (DC): tipikusan 4 ms, max 7 ms

• Tipikus áramfelvétel: 69 mA (24 V DC), 125 mA (3,3 V DC)

• Maximális áramfelvétel: ≤ 104 mA (24 V DC), ≤ 166 mA (3,3 V DC)

• MTBF megbízhatóság: 430 000 óra

Védelem

• Bemeneti védelem: Külső biztosíték csoportonként, 0,5 A gyors kiolvadású

• Kimenetvédelem:

  • Túlfeszültség: Transzil dióda

  • Túlterhelés: Áramkorlátozó, elektronikus megszakító (0,125 A < Id < 0,185 A)

  • Rövidzárlat: 2 A külső biztosíték

• Fordított polaritás: Bemenet/kimenet védett (fordított dióda)

• Feszültségészlelési küszöbértékek:

  • Érzékelő/előaktív OK: > 18 V DC

  • Érzékelő/előaktív hiba: < 14 V DC

Jelzők

• FUTÁS: 1 zöld LED (modul működik)

• Csatorna diagnosztika: 1 zöld LED csatornánként

• Hiba: 1 piros LED (ERR)

• Bemeneti/kimeneti hiba: 1 piros LED

Mechanikai jellemzők

• Nettó súly: 0,11 kg (0,24 lb US)

---
