BMXDDM16022

Leírás

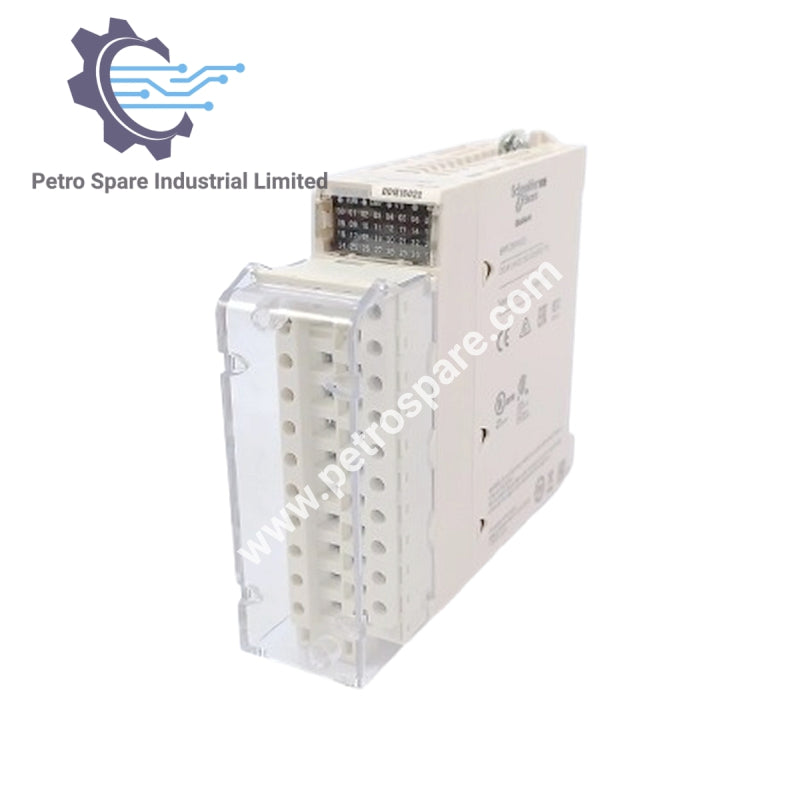

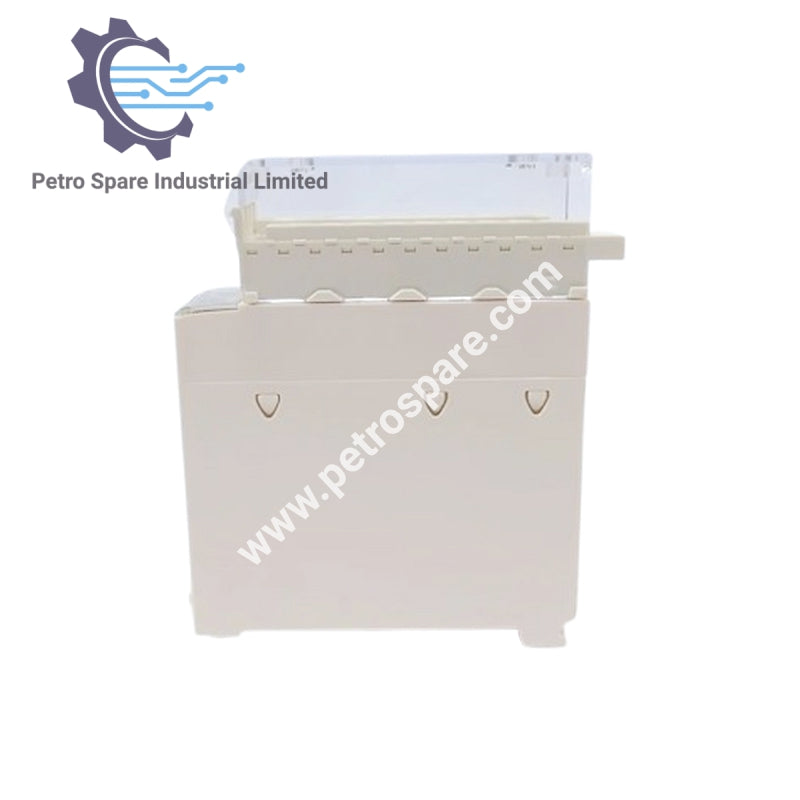

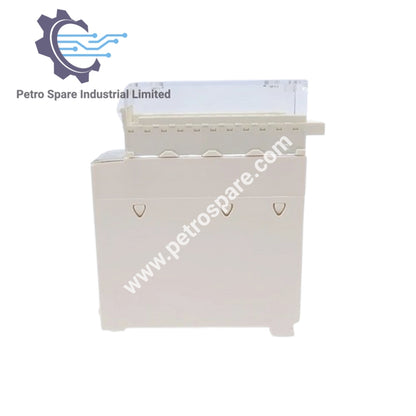

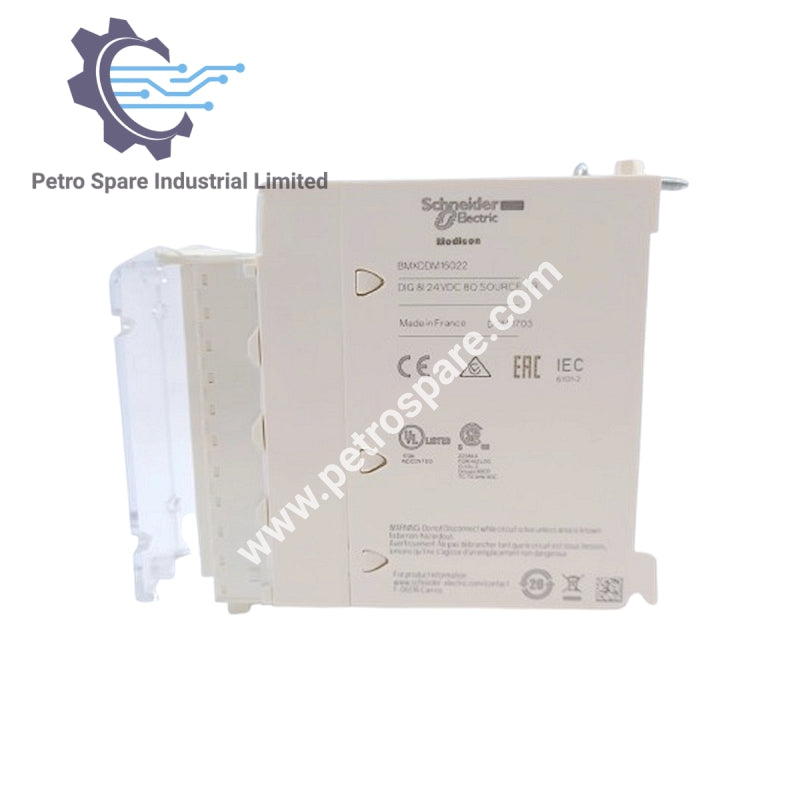

BMXDDM16022 egy Schneider Modicon X80 diszkrét vegyes I/O modul 8 DC bemenettel és 8 DC kimenettel, 24 V DC pozitív logikai alkalmazásokhoz tervezve, fejlett védelemmel és diagnosztikai LED-ekkel.

Azonosító

• Cikkszám: BMXDDM16022

• Sorozat: Modicon X80

• Típus: Diszkrét vegyes I/O modul

• Bemenetek/Kimenetek: 8 bemenet, 8 kimenet (24 V DC pozitív)

Diszkrét bemenetek

• Kompatibilitás: 2-vezetékes/3-vezetékes közelségérzékelők (IEC 60947-5-2, IEC 61131-2 3. típus)

• Érzékelő tápellátás: 19–30 V DC

• Állapot 1 áram: ≥ 3 mA

• Állapot 0 áram: ≤ 1,5 mA

• Bemeneti impedancia: 6800 Ω

• Szivárgó áram: 0,5 mA (állapot 0)

• Feszültségesés: < 1,2 V (állapot 1)

• Szigetelési ellenállás: > 10 MΩ 500 V DC-nél

Diszkrét kimenetek

• Áram csatornánként: 0,625 A

• Maximális áram modulonként: 5 A

• Válaszidő: 1,2 ms

• Párhuzamosítás: Legfeljebb 2 kimenet

• Maximális volfrám terhelés: 6 W

• Kapcsolási frekvencia: 0,5/LI² Hz

• Maximális túlterhelési idő: 15 ms

• Terhelési impedancia: ≥ 48 Ω

Elektromos jellemzők

• Teljesítmény leadás: 3,7 W

• Válaszidő (DC): Átlagosan 4 ms, max 7 ms

• Tipikus áramfelvétel: 79 mA (3,3 V DC), 59 mA (24 V DC)

• Maximális áramfelvétel: ≤ 111 mA (3,3 V DC), ≤ 67 mA (24 V DC)

• MTBF megbízhatóság: 450 000 óra

Védelem

• Bemeneti védelem: Külső biztosíték csoportonként, 0,5 A gyors kioldású

• Kimeneti védelem:

  • Túlfeszültség: Transzil dióda

  • Túlterhelés: Áramkorlátozó, elektronikus megszakító (1,5 In < Id < 2 In)

  • Rövidzárlat: 2 A külső biztosíték

• Fordított polaritás: Bemenet/kimenet védett (fordított dióda)

• Feszültség érzékelési küszöbök:

  • Érzékelő/Előaktív OK: > 18 V DC

  • Érzékelő/Előaktív hiba: < 14 V DC

Jelzők

• FUTÁS: 1 zöld LED (modul működik)

• Csatorna diagnosztika: 1 zöld LED csatornánként

• Hiba: 1 piros LED (ERR)

• I/O hiba: 1 piros LED

Műszaki jellemzők

• Nettó tömeg: 0,115 kg (0,254 lb US)

---
