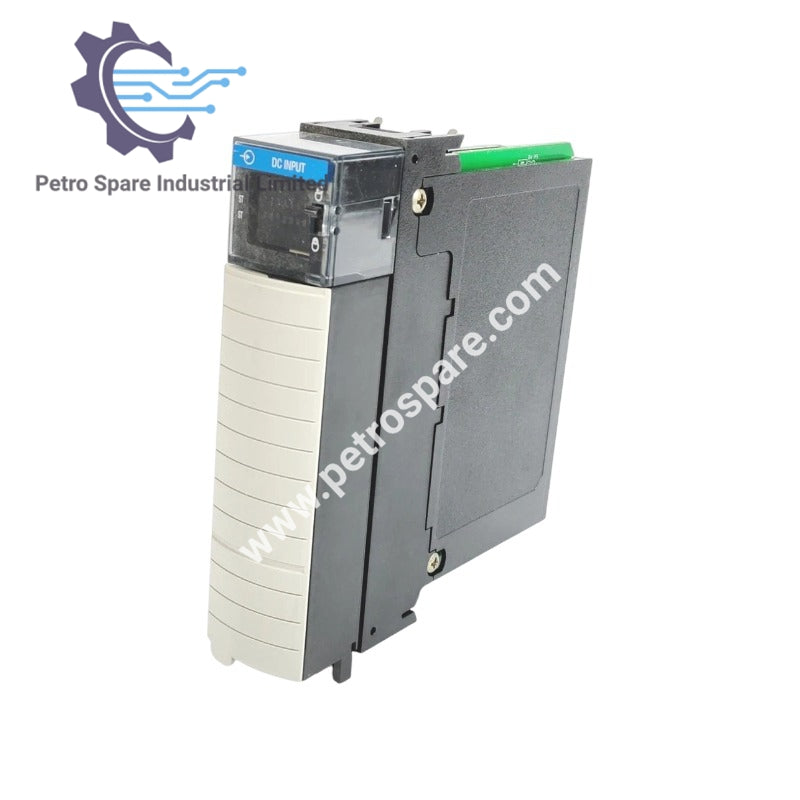

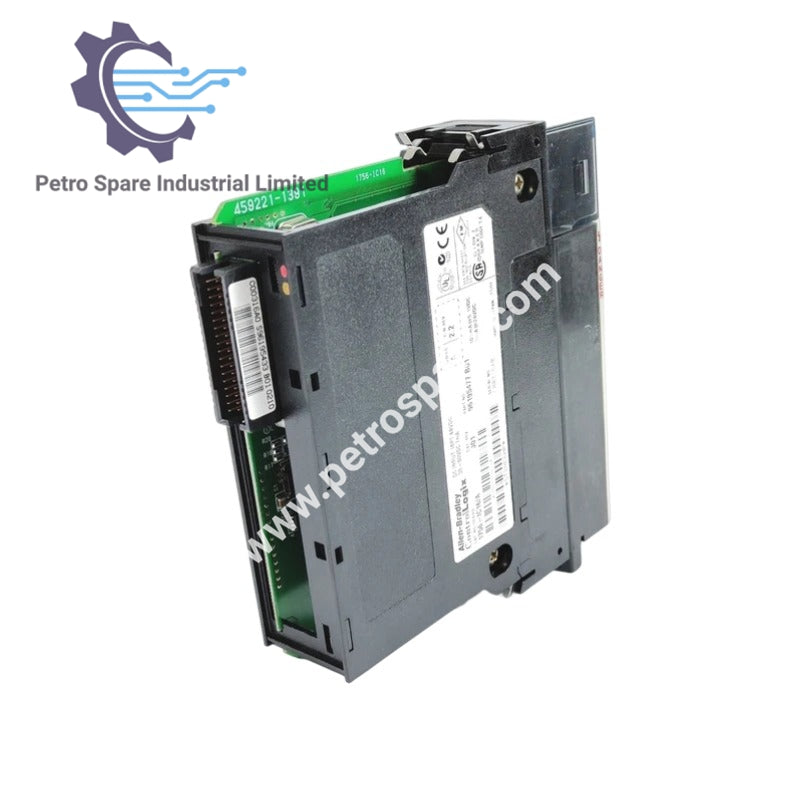

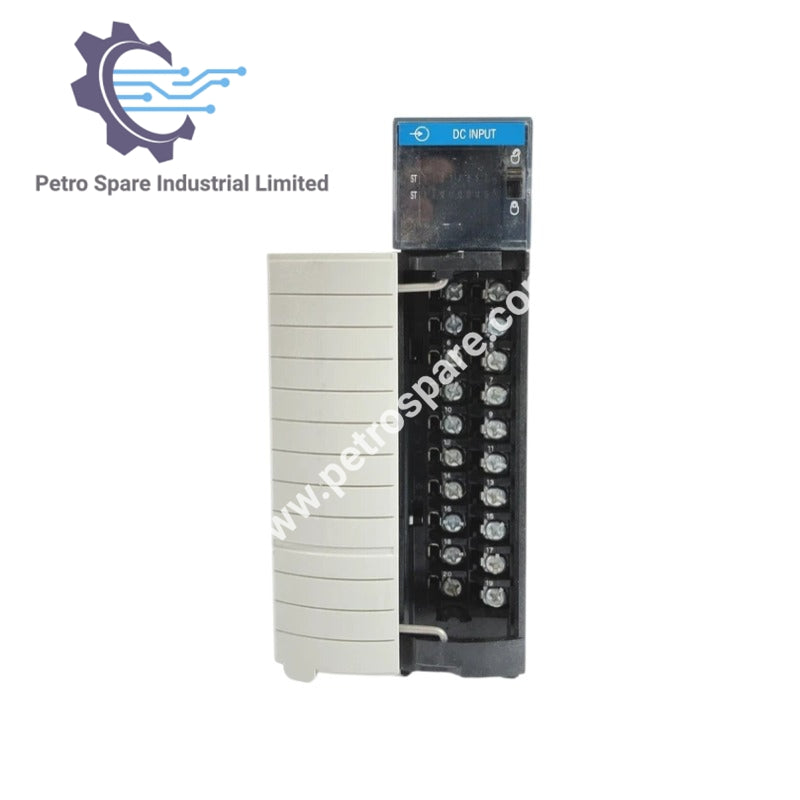

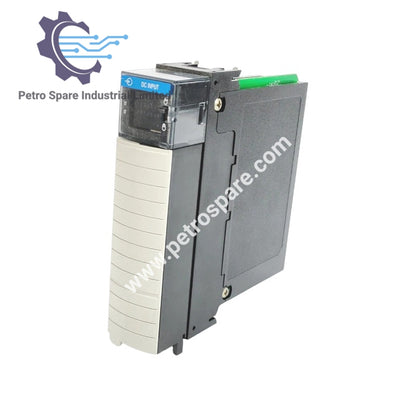

1756-IC16

Általános műszaki adatok

• Terméktípus megnevezése: DC (30…60V) bemeneti modul
• Modell: 1756-IC16
• Leírás: 30-60V DC bemeneti modul, 16 pont (20 tűs), 8 pont/csoport
• Feszültségkategória: 48V DC sink

Bemeneti műszaki adatok

• Bemenetek száma: 16 (8 pont/csoport)
• Üzemi feszültségtartomány: 30…55V DC @ 60 °C, 30…60V DC @ 55 °C
• Bemeneti névleges feszültség: 48V DC
• Kikapcsolt állapot feszültsége, max: 10V
• Kikapcsolt állapot áramfelvétele, max: 1,5 mA
• Bekapcsolt állapot áramfelvétele, min: 2 mA @ 30V DC
• Bekapcsolt állapot áramfelvétele, max: 7 mA @ 60V DC
• Induló áram, max: 250 mA
• Bemeneti impedancia, max: 8,57 kΩ @ 60V DC

Bemeneti késleltetési idő (Csavar a hátlapig)

• Kikapcsolt állapotból bekapcsolt állapotba: Hardveres késleltetés: max 1 ms + szűrőidő; felhasználó által választható szűrőidő: 0 ms, 1 ms vagy 2 ms
• Bekapcsolt állapotból kikapcsolt állapotba: Hardveres késleltetés: max 4 ms + szűrőidő; felhasználó által választható szűrőidő: 0 ms, 1 ms, 2 ms, 9 ms vagy 18 ms

Teljesítmény és hőleadás

• Áramfelvétel 5,1V-on: 100 mA
• Áramfelvétel 24V-on: 3 mA
• Teljes hátlapi teljesítmény: 0,58 W
• Maximális teljesítményleadás: 5,2 W @ 60 °C
• Hőleadás: 17,73 BTU/óra

Funkciók és diagnosztika

• Ciklikus frissítési idő: 200 µs…750 ms
• Állapotváltozás: Szoftveresen konfigurálható
• Bemenetek időbélyegzője: ±200 µs
• Fordított polaritás elleni védelem: Igen

Szigetelés

• Szigetelési feszültség: 250V folyamatos (alap szigetelés típus, bemenetek és hátlap között); 125V folyamatos (alap szigetelés típus, bemenetcsoportok között)
• Nincs szigetelés az egyes csoportbemenetek között

Konfiguráció és bekötés

• Modul kulcsolás: Elektronikus, szoftveresen konfigurálható
• RTB kulcsolás: Felhasználó által meghatározott mechanikus
• Eltávolítható csatlakozóház: 1756-TBNH, 1756-TBSH
• Foglalat szélessége: 1
• Vezeték kategória: 1

---
