745-W2-P5-G5-HI-R-E

Áttekintés

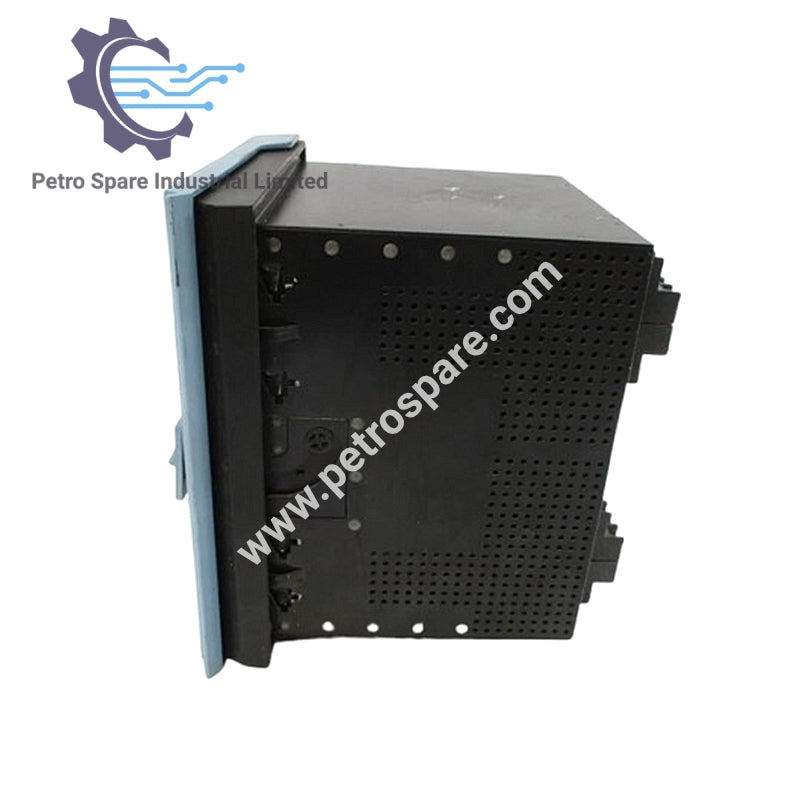

745-W2-P5-G5-HI-R-E egy GE Multilin transzformátorvédelmi relé, amely két- vagy háromtekercses transzformátorokhoz készült fejlett differenciálvédelemmel.

Alkalmazhatóság

• Transzformátorok: Két- vagy háromtekercses

• Frekvencia: 50 vagy 60 Hz névleges

• Frekvenciakövetés: 40–65 Hz (áram ≤ 1 × CT), 5–65 Hz (áram > 1 × CT), 2–65 Hz (feszültségérzékelés engedélyezve)

Vezérlőáram

• Opciók: LO/HI (rendeléskor megadandó)

• LO tartomány: 20–60 V DC; 20–48 V AC

• HI tartomány: 90–300 V DC; 70–265 V AC

• Teljesítmény: 30 VA névleges, 40 VA max

• Áthidalási idő: 16,7 ms 0% vezérlőáramnál

• Biztosíték értéke: 3,15 A

• Biztosíték típusa: 5 × 20 mm lassú kioldású Littelfuse

Védelmi elemek

• Üzemáram bekapcsolási szint: 0,05–1,00 × CT

• Kikapcsolási szint: a bekapcsolási szint 97–98%-a

• Meredekség 1 tartomány: 15–100%

• Meredekség 2 tartomány: 50–100%

• Töréspont (KP): 1,0–20,0 × CT

• Harmonikus korlátozás: 0,1–65%

• Működési idő (szilárdtest): 26–52 ms a bekapcsolási szint függvényében

• Relé kimenetek 2–5 idő: 30–56 ms a bekapcsolási szint függvényében

---
