6ES7515-2RM00-0AB0

Áttekintés

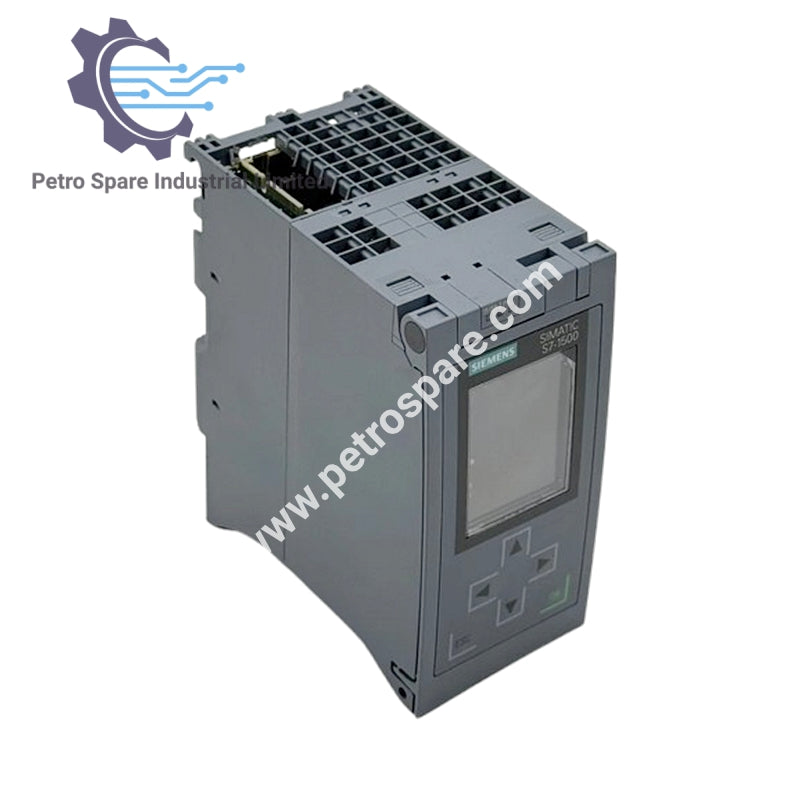

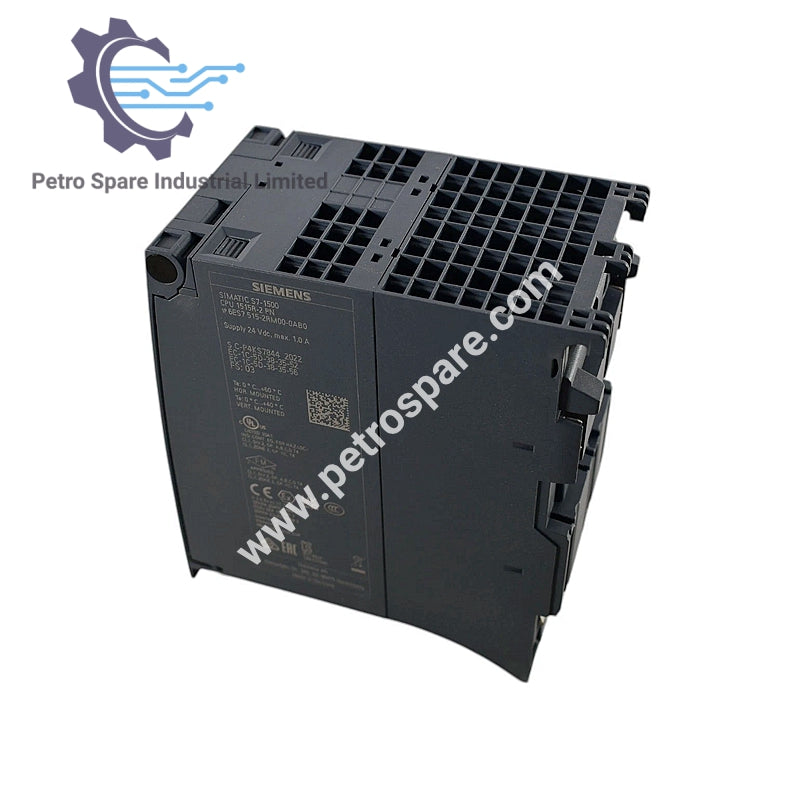

A 6ES7515-2RM00-0AB0 egy Siemens S7 - 1500R/H CPU, amely egy nagy teljesítményű és megbízható központi feldolgozó egység, kifejezetten igényes ipari automatizálási alkalmazásokhoz tervezve.

Kijelző

• Képernyő átló: 6,1 cm

Üzemeltető elemek

• Gombok száma: 6
• Üzemmód kapcsoló: 1

Tápegység feszültség

• Tápegység feszültségtípusa: 24 V DC
• Megengedett tartomány:
  • Alsó határ (DC): 19,2 V
  • Felső határ (DC): 28,8 V
• Fordított polaritás elleni védelem: Igen

Tápegység és feszültség megszakítási átkapcsolás

• Áramkimaradás/áramszünet átkapcsolási ideje: 5 ms

Bemeneti áram

• Áramfelvétel (névleges érték): 0,8 A
• Indulóáram, maximális érték: 2,4 A
• I²t: 0,02 A²·s

Teljesítményveszteség

• Tipikus teljesítményveszteség érték: 6,3 W

Memória

• SIMATIC memória kártyahelyek száma: 1
• Szükséges SIMATIC memória kártya: Igen

Munkamemória

• Beépített (programhoz): 500 kbyte
• Beépített (adatokhoz): 3 Mbyte

Betöltő memória

• Csatlakoztatható (SIMATIC memória kártya), maximális érték: 32 Gbyte

Gyorsítótár

• Karbantartásmentes: Igen

CPU feldolgozási idő

• Bit műveletekhez, tipikus érték: 60 ns
• Szó műveletekhez, tipikus érték: 72 ns
• Fixpontos aritmetikához, tipikus érték: 96 ns
• Lebegőpontos aritmetikához, tipikus érték: 384 ns

CPU összetevők

• Összes elem száma: 8 000; beleértve a programblokkokat (OB, FB, FC, DB) és UDT-ket

DB (Adatblokk)

• Számtartomány: Digitális számok: 1-től 59999-ig
• Maximális kapacitás: 3 Mbyte; ha a modul nem optimalizált hozzáférést használ, az adatbázis maximális kapacitása 64 KB

Méretek

• Szélesség: 70 mm
• Magasság: 147 mm
• Mélység: 129 mm

Súly

• Megközelítő súly: 830 g

---
