6ES7214-2BD23-0XB0

Termék áttekintése

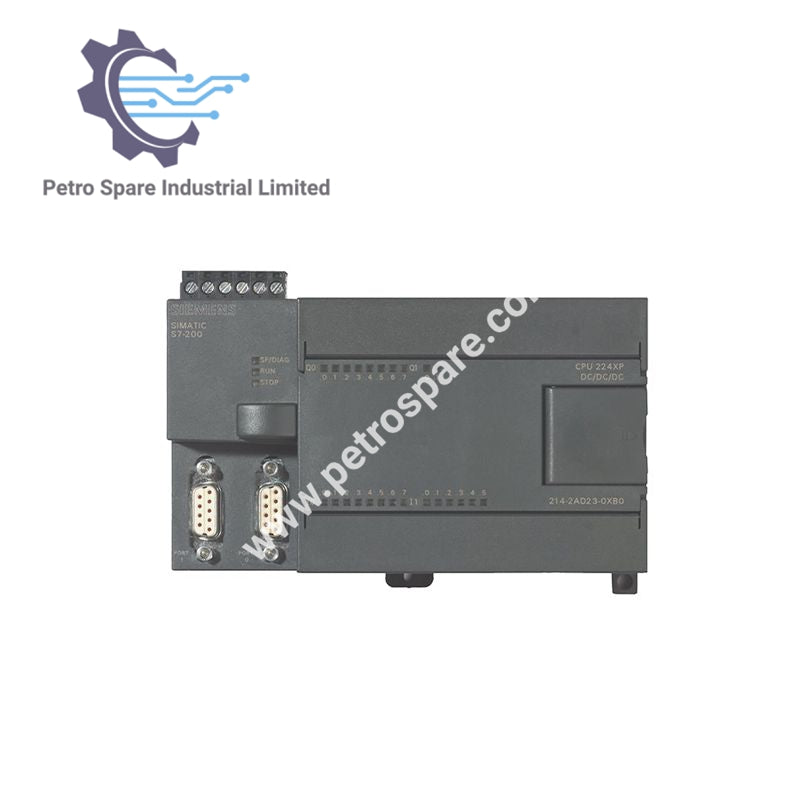

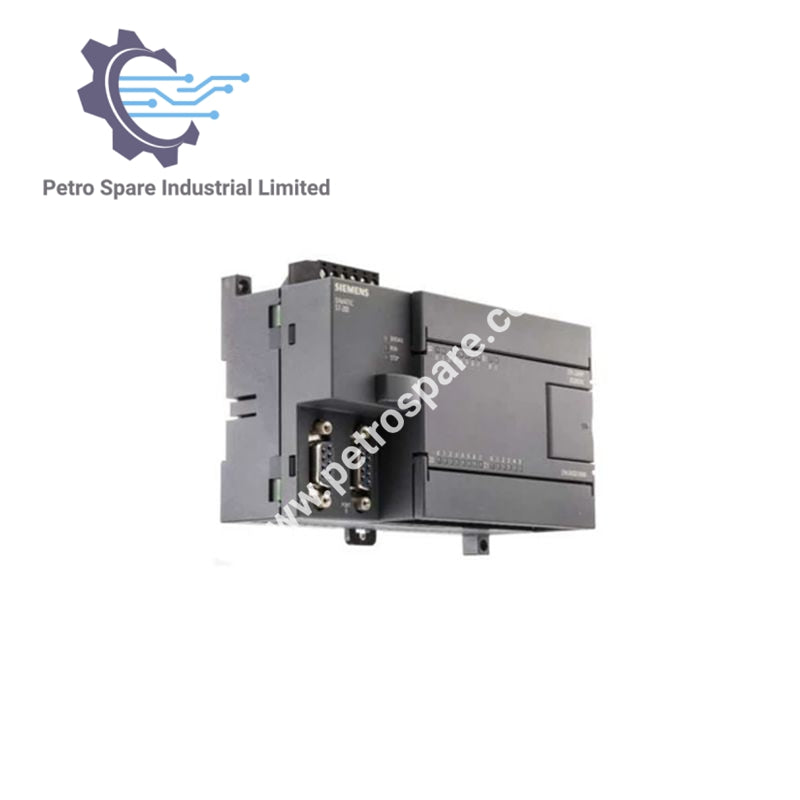

SIMATIC S7-200 CPU 224XP
A CPU 224XP egy kompakt automatizálási vezérlő integrált digitális és analóg bemenetekkel/kimenetekkel.

Műszaki adatok

Tápfeszültség
Névleges érték (AC): 120 V AC / 230 V AC
Terhelési feszültség L+: Névleges 24 V DC, megengedett tartomány 5 V – 30 V
Terhelési feszültség L1: Névleges 100–230 V AC, megengedett tartomány 5 V – 250 V AC, frekvencia 47–63 Hz
Bemeneti áram indításkor, max: 20 A 264 V-nál

Integrált digitális I/O
14 digitális bemenet: 24 V DC (süllyesztő/forrás)
10 digitális kimenet: Relé, 2 A

Integrált analóg I/O
2 analóg bemenet: 0–10 V
1 analóg kimenet: 0–10 V vagy 0–20 mA

Memória
Program memória: 12 KB (Flash)
Adat memória: 10 KB (EEPROM)

Interfészek és bővítés
2x RS-485 (PPI/Freeport protokoll)
Támogat legfeljebb 7 EM bővítőmodult

Teljesítmény
Számlálók: 6 nagysebességű számláló (30 kHz)
Impulzus kimenetek: Nem támogatott (relé verzió)
Valós idejű óra: Integrált

Fizikai és környezeti adatok
Méretek (Sz x M x Mé): 140 x 80 x 62 mm
Súly: Kb. 435 g
Működési hőmérséklet: 0°C-tól +55°C-ig
Védettségi fokozat: IP20



---
