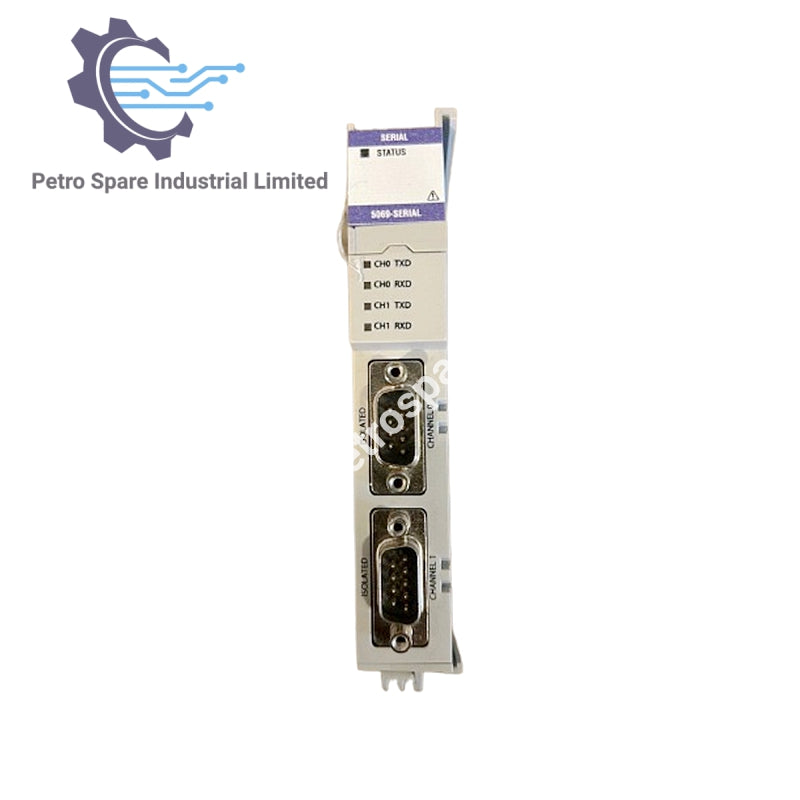

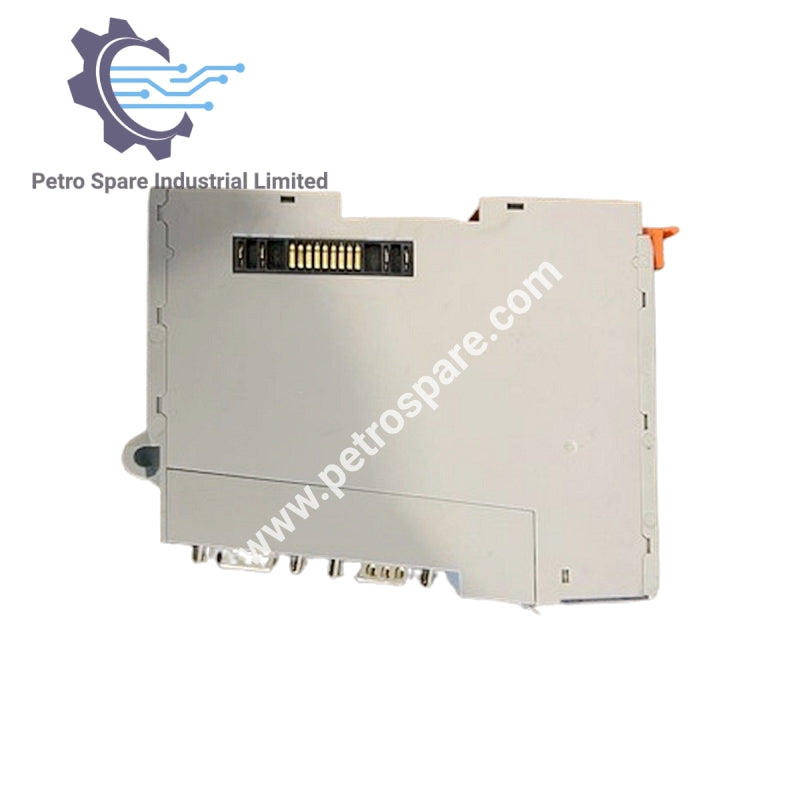

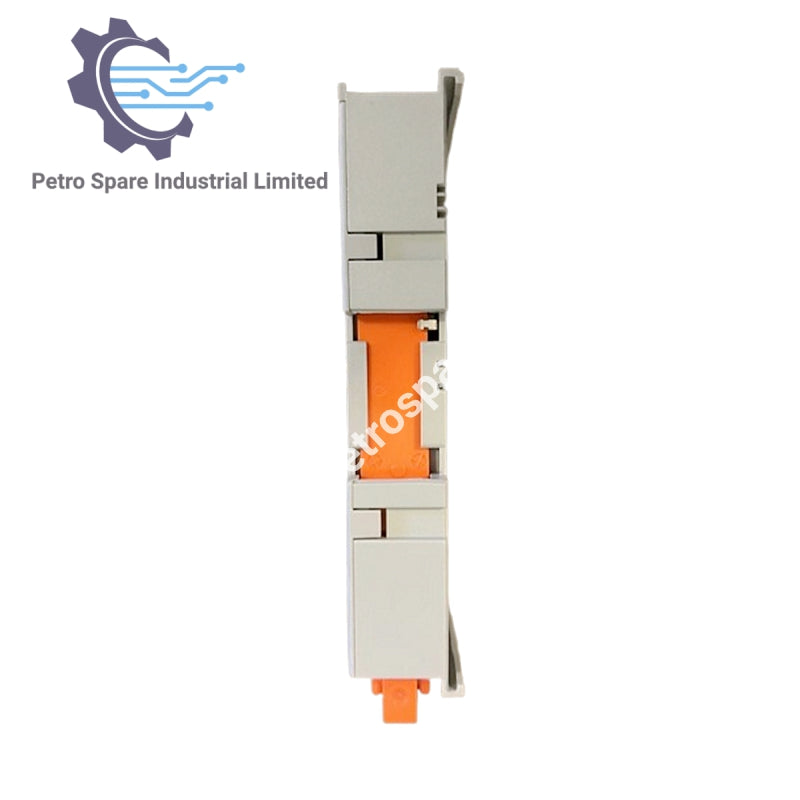

5069-SERIAL

Termék áttekintése

• Modell: 5069-SERIAL

• Típus: Soros kommunikációs modul

• Márka: Rockwell Allen‑Bradley

• Sorozat: Compact 5000 I/O

• Alkalmazás: Soros kommunikáció ipari vezérlők számára

Kommunikációs specifikációk

• Portok: 2 szigetelt RS‑232 / RS‑422 / RS‑485 port

• Támogatott protokollok: Általános ASCII, Modbus RTU/ASCII (Master/Slave), DF1, DH‑485

• Működési módok: Általános ASCII, DF1 (csak helyi csatorna 1), DH‑485 (csak helyi csatorna 1), Modbus RTU, Modbus ASCII

• Bemenetek: Teljes duplex (RS‑232, RS‑422), félduplex (RS‑485 ×2)

• Soros csatlakozók: 2 × DB‑9 apa

Elektromos jellemzők

• MOD tápellátás: 100 mA @ 18–32 V DC

• MOD tápellátás áthaladás: 9,55 A @ 18–32 V DC

• SA tápellátás áthaladás: 9,95 A @ 0–32 V DC

• Szigetelési feszültség: 250 V folyamatos

• Teljesítményfelvétel: max. 2,8 W

• Hőleadás: max. 9,6 BTU/h

Kompatibilitás

• Helyi és távoli vezérlők: CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480

• Csak távoli: ControlLogix 5580, GuardLogix 5580

Jelzők

• Csatorna LED-ek: CH0 TXD, CH0 RXD, CH1 TXD, CH2 RXD

• Modul állapota: Állapot LED

Műszaki adatok

• Foglalat szélessége: 1

• Modul formátuma: Standard Compact 5000 I/O

Méretek és súly

• Méretek: 12,0 cm × 10,0 cm × 3,0 cm

• Súly: 0,20 kg

---
