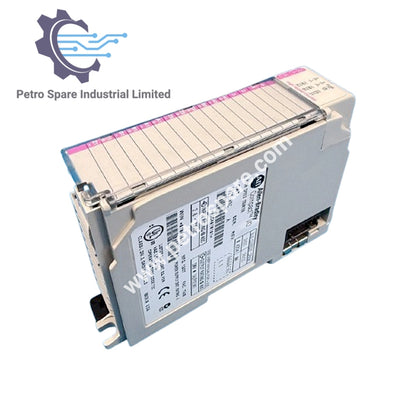

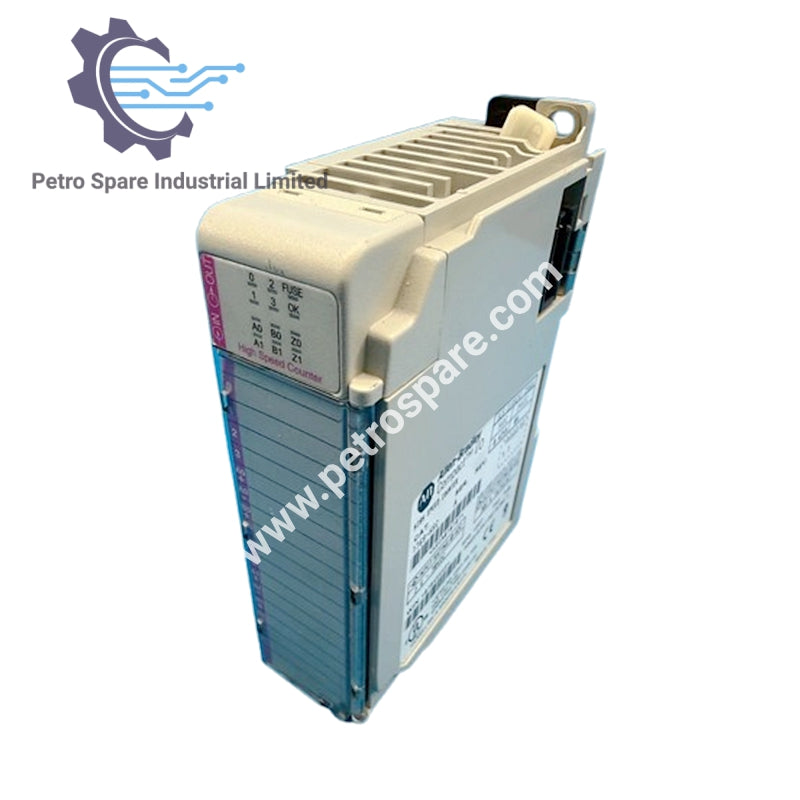

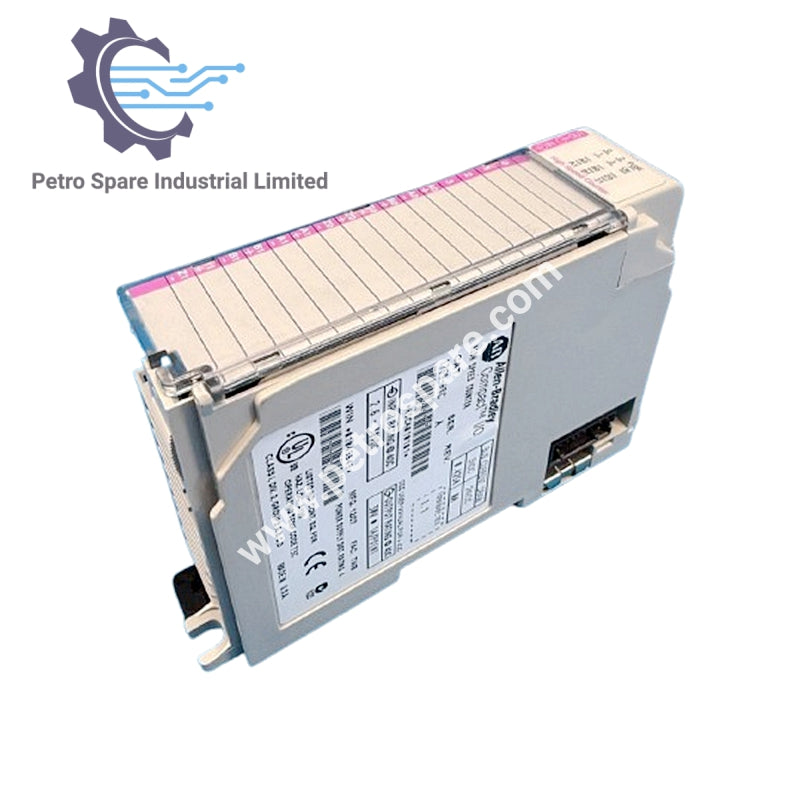

1769-HSC

Áttekintés

Az Allen-Bradley 1769-HSC egy CompactLogix nagysebességű számláló modul, amelyet pontos számlálási és mozgásvezérlési alkalmazásokhoz terveztek. Támogatja a négyszögjel differenciális bemeneteket és több kimenetet a rugalmas integráció érdekében az automatizálási rendszerekben.

Általános információk

• Modell: 1769-HSC

• Típus: Nagysebességű számláló modul

• Súly: 0,44 lbs (0,20 kg)

• Burkolat: Nyitott

Bemeneti és kimeneti jellemzők

• Bemenetek: 2 négyszögjel (ABZ) differenciális

• Kimenetek: Összesen 16 (4 fizikai, 12 virtuális)

• Bekapcsolt állapot áram: 1 A pontonként, 4 A modulonként

Elektromos jellemzők

• Buszáram felvétel 5,14 V DC-n: 425 mA

• Buszáram felvétel 24 V DC-n: 0 mA

• Maximális buszáram felvétel: 5 mA @ 5 V DC

• Háttéráram: 1,4 A @ 24 V DC

• Teljesítményfelvétel: 33,6 W

• Teljesítményleadás: 7,5 W

• Szigetelési feszültség: 75 V folyamatos, megerősített szigetelés

• Típusvizsgálat: 1200 V AC 2 másodpercig

Telepítés és bekötés

• Tápegységtől való távolság: Legfeljebb 4 modul távolságra a rendszer tápegységétől

• Ajánlott kábel: Egyenként árnyékolt, csavart érpár (az enkóder/szenzor gyártója szerint)

• Vezeték méret (szilárd): 0,32–2,1 mm² (22–14 AWG) réz, 90 °C szigetelés

• Vezeték méret (szálas): 0,32–1,3 mm² (22–16 AWG) réz, 90 °C szigetelés

Környezeti feltételek

• Működési hőmérséklet: 0–60 °C

---
