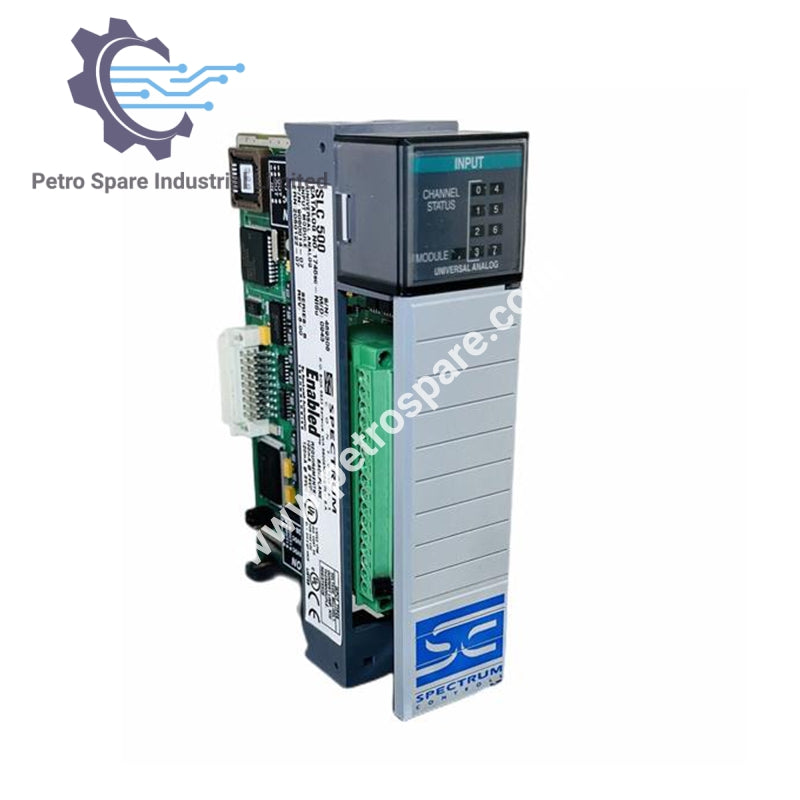

1746SC-NI8U

Áttekintés

• Modell: 1746SC-NI8U

• Típus: Univerzális analóg bemeneti egység

• Sorozat: SLC 500

• Csatornák: 8 univerzális bemenet

• Kimenetek: 6 külön-külön szigetelt csatorna

• Súly: 0,50 font (0,23 kg)

Bemeneti műszaki adatok

• Bemeneti típusok: 31 támogatott

• Hőelem érzékelők: J, K, T, B, E, R, S, N, C

• RTD érzékelők: PT385/3916, Ni618/672, Cu426

• Állandó ellenállású jelek: 0–3000 Ω

• Feszültségjelek: ±50 mV, ±100 mV, ±0,5 V, ±2,0 V, 0–5 V, 1–5 V, 0–10 V, ±10 V

• Áramjelek: 0–20 mA, 4–20 mA

• Bemeneti áramtartomány: 0–20 mA

• Túláramvédelem: 28 mA folyamatos

Elektromos műszaki adatok

• Bemeneti feszültség: 0–5 V

• Hőleadás: legfeljebb 3 W

• Bemeneti szűrők: 10 Hz, 50 Hz, 60 Hz, 250 Hz

Mechanikai és beépítési adatok

• Forma: Szabványos SLC 500 I/O foglalatú egység

• Csatlakozó: Kivehető sorkapocs

• Ajánlott kábel (hőelem bemenetekhez): Árnyékolt, sodrott érpárú hőelem hosszabbító vezeték

Környezeti műszaki adatok

• Működési hőmérséklet: 0–60 °C (jellemző az SLC egységekre)

• Tárolási hőmérséklet: -40–85 °C

• Páratartalom: 5–95%, nem lecsapódó

---
