SNB10D-225/CU2N

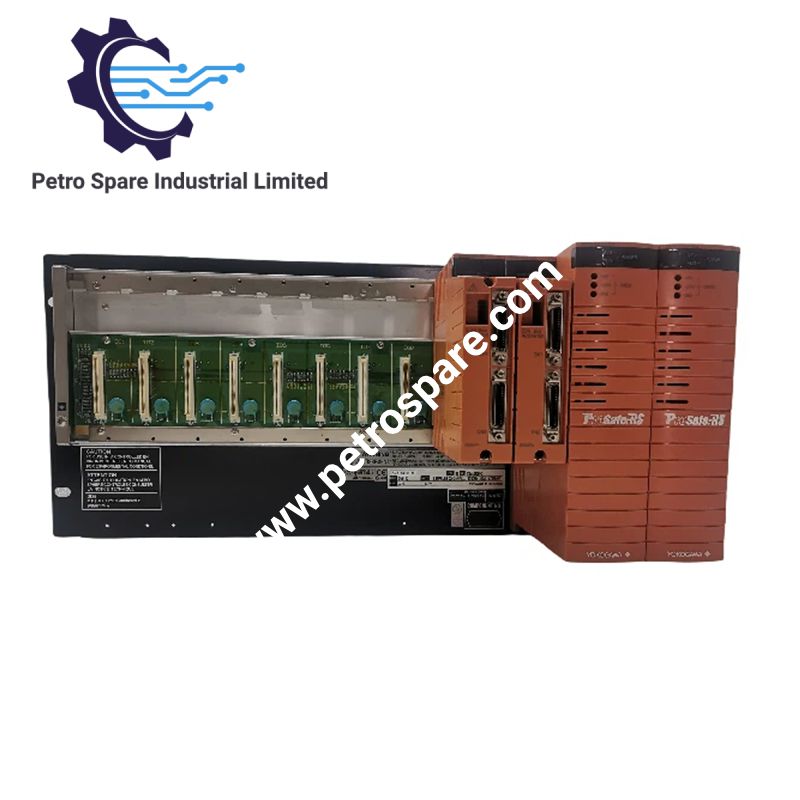

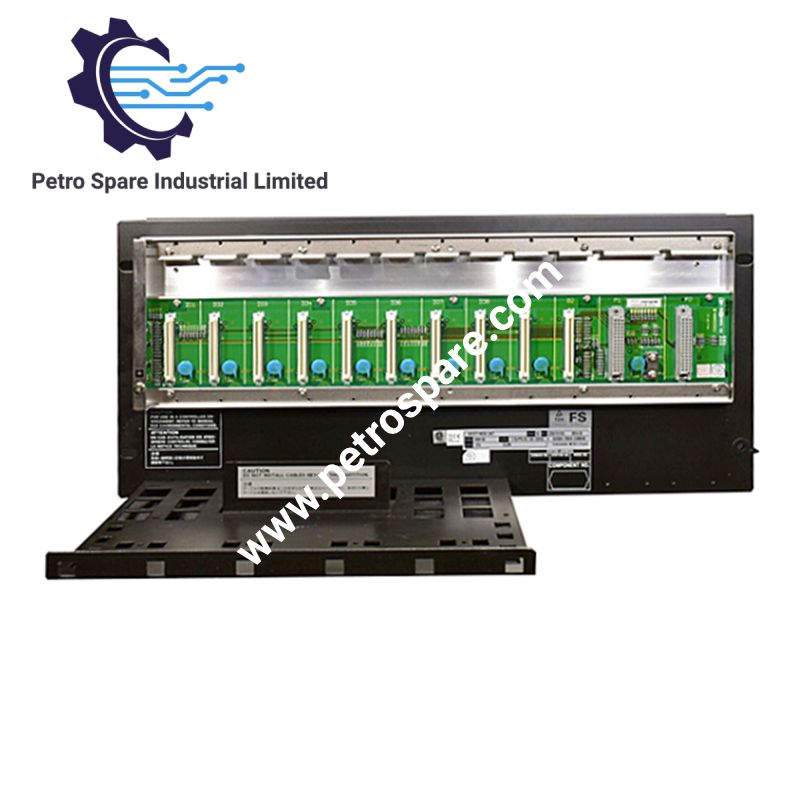

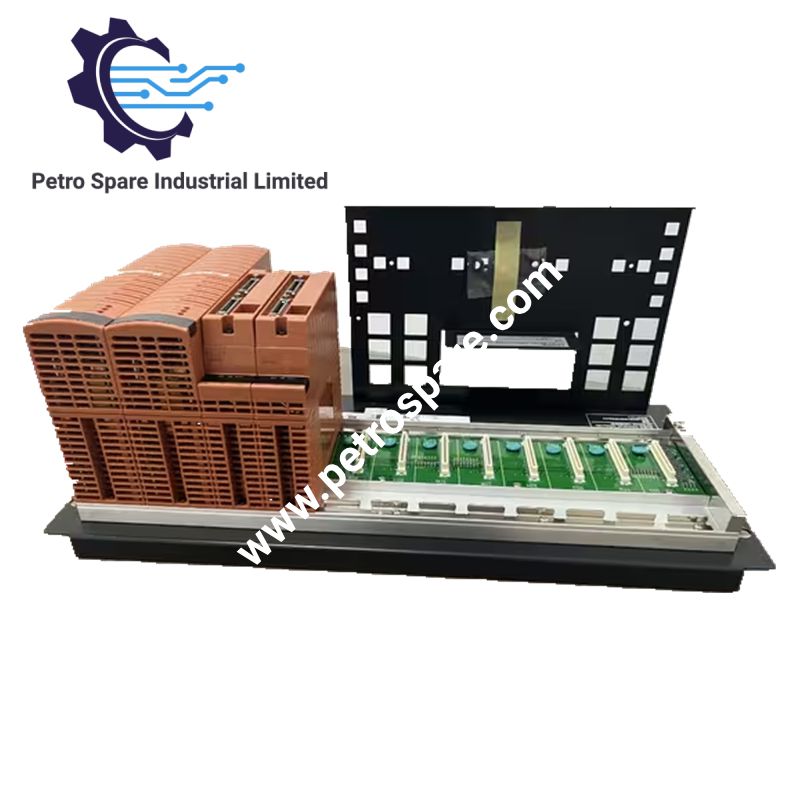

واحد گره ایمنی Yokogawa SNB10D-225/CU2N

واحد Yokogawa SNB10D-225/CU2N یک واحد گره ایمنی قابل نصب در رک است که با منبع تغذیه دوگانه افزونه، مجوز نرم‌افزاری گسترش گره R3 و یک واحد اتصال برای گذرگاه ESB پیکربندی شده است. پیکربندی مشخص‌شده از منبع تغذیه 220 تا 240 V AC استفاده می‌کند و از محدوده دمای کاری -20 تا 70 deg C پشتیبانی می‌کند. گزینه CU2N نشان‌دهنده واحد اتصال S9342FA است.

مشخصات فنی

پارامتر	مشخصات
مدل	SNB10D-225/CU2N
برند	Yokogawa
نوع محصول	واحد گره ایمنی
نوع نصب	قابل نصب در رک
پیکربندی منبع تغذیه	منبع تغذیه دوگانه افزونه
ولتاژ نامی منبع تغذیه	220 تا 240 V AC
مجوز گسترش گره	شامل مجوز نرم‌افزاری R3
رده‌بندی محیطی	استاندارد ISA G3
دمای کاری	-20 تا 70 deg C
واحد اتصال گذرگاه ESB	CU2N
شماره قطعه واحد اتصال	S9342FA
ابعاد (L x W x H)	20.5 cm x 48.2 cm x 22.1 cm
وزن	5.9 kg

منبع تغذیه و گسترش گره

مشخصات SNB10D-225/CU2N شامل پیکربندی منبع تغذیه دوگانه افزونه است. این آرایش دو مسیر منبع تغذیه فراهم می‌کند، هرچند اطلاعات ارائه‌شده معماری افزونگی، رفتار انتقال یا شرایط تحمل خطا را مشخص نمی‌کند. مجوز نرم‌افزاری R3 همراه دستگاه برای گسترش گره در نظر گرفته شده است؛ ظرفیت گسترش پشتیبانی‌شده در داده‌های موجود مشخص نشده است.

پیکربندی اتصال گذرگاه ESB

گزینه CU2N یک واحد اتصال گذرگاه ESB با شماره قطعه S9342FA را مشخص می‌کند. این گزینه سخت‌افزار اتصال گذرگاه مرتبط با واحد سفارش‌داده‌شده را نشان می‌دهد. پیش از نصب، توپولوژی گذرگاه، نوع کابل و سخت‌افزار جفت‌شونده موردنیاز را با مستندات مربوط Yokogawa تطبیق دهید.

ویژگی‌های محیطی و مکانیکی

رده‌بندی مشخص‌شده مطابق استاندارد ISA G3 و محدوده دمایی -20 تا 70 deg C، شرایط محیطی مرتبط با کد پسوند 5 را نشان می‌دهند. این محصول بدون حفاظت در برابر انفجار معرفی شده است؛ بنابراین هنگام نصب باید رده‌بندی محل و الزامات تأییدیه تجهیزات را در نظر گرفت.

ابعاد این واحد 20.5 cm x 48.2 cm x 22.1 cm و وزن آن 5.9 kg است. پیش از تعویض یا نصب، فضای موجود در رک و آرایش نصب را با این ابعاد تطبیق دهید.

شناخت پسوندهای مدل

کد	مشخصات
SNB10D	واحد گره ایمنی، نوع قابل نصب در رک
-2	منبع تغذیه دوگانه افزونه همراه با مجوز نرم‌افزاری گسترش گره R3
2	منبع تغذیه 220 تا 240 V AC
5	استاندارد ISA G3، -20 تا 70 deg C، بدون حفاظت در برابر انفجار
/CU2N	واحد اتصال گذرگاه ESB، شماره قطعه S9342FA

پرسش‌های متداول

پرسش: آیا SNB10D-225/CU2N منبع تغذیه افزونه دارد؟

پاسخ: بله. کد پسوند -2 نشان‌دهنده منبع تغذیه دوگانه افزونه است. رفتار دقیق افزونگی و روش تعویض منبع تغذیه در مشخصات ارائه‌شده تعریف نشده است.

پرسش: پسوند CU2N نشان‌دهنده چیست؟

پاسخ: CU2N نشان‌دهنده واحد اتصال گذرگاه ESB با شماره قطعه S9342FA است. اتصالات گذرگاه و قطعات جفت‌شونده موردنیاز را با پیکربندی سیستم مربوط تطبیق دهید.

پرسش: آیا SNB10D-225/CU2N برای مناطق خطرناک مناسب است؟

پاسخ: کد پسوند 5 مشخص‌شده نشان می‌دهد که محصول حفاظت در برابر انفجار ندارد. بدون تأیید جداگانه تأییدیه‌های موردنیاز تجهیزات، مناسب‌بودن آن برای نصب در مناطق خطرناک را فرض نکنید.

---
