NFPW442-10

توضیحات

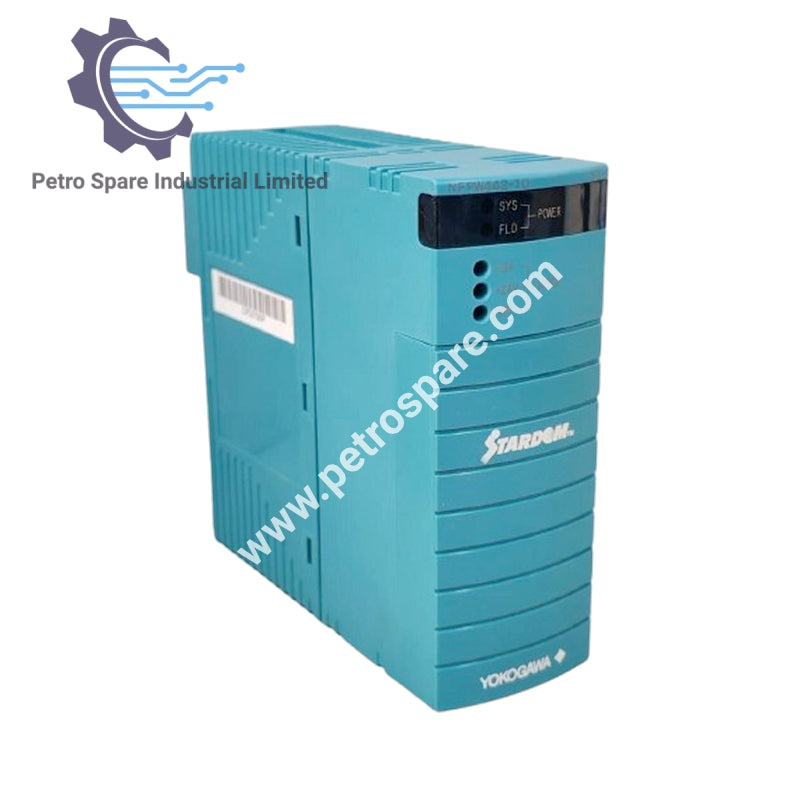

NFPW442-10 یک ماژول منبع تغذیه با قابلیت اطمینان بالا از Yokogawa است که برای سیستم‌های کنترل صنعتی که به خروجی DC تنظیم شده نیاز دارند طراحی شده است. این ماژول با ورودی ۲۲۰–۲۴۰ ولت AC کار می‌کند و خروجی DC پایدار ۵.۱ ولت با ویژگی‌های حفاظتی یکپارچه ارائه می‌دهد.

مشخصات ورودی

• ولتاژ ورودی نامی: ۲۲۰ تا ۲۴۰ ولت AC

• دامنه ولتاژ ورودی: ۱۷۰ تا ۲۶۴ ولت AC (rms)

• فرکانس ورودی: ۴۷ تا ۶۶ هرتز (نامی: ۵۰/۶۰ هرتز)

• حداکثر جریان ورودی: ۰.۷ آمپر

• رتبه فیوز: ۳.۱۵ آمپر

• جریان لحظه‌ای اولیه: حداکثر ۹۰ آمپر (≤۵ میلی‌ثانیه)

• جریان نشتی: حداکثر ۱ میلی‌آمپر

• ولتاژ تحمل: ۳۰۰۰ ولت AC به مدت ۱ دقیقه

• مقاومت عایق: ۵۰ مگااهم در ۵۰۰ ولت DC

• تحمل قطعی لحظه‌ای برق: ۱۰ میلی‌ثانیه (حفظ ≥۸۰٪ خروجی)

مشخصات خروجی

• ولتاژ خروجی نامی: +۵.۱ ولت DC

• جریان خروجی نامی: ۰ تا ۷.۸ آمپر

• جریان اوج خروجی: ۱۱.۸ آمپر

• توان کل خروجی: ۴۰ وات (۶۰ وات اوج)

• زمان راه‌اندازی پس از روشن شدن: حداکثر ۳۰۰ میلی‌ثانیه

• زمان بازیابی پس از قطعی برق (۲۰۰ میلی‌ثانیه): حداکثر ۱۰۰ میلی‌ثانیه

• حفاظت در برابر ولتاژ بیش از حد: حداکثر ۷ ولت

• حفاظت در برابر جریان بیش از حد: خاموش شدن در بار ≥۱۰۵٪ (پس از ۴–۱۴ ثانیه)

---
