NFCP501-W05/M01

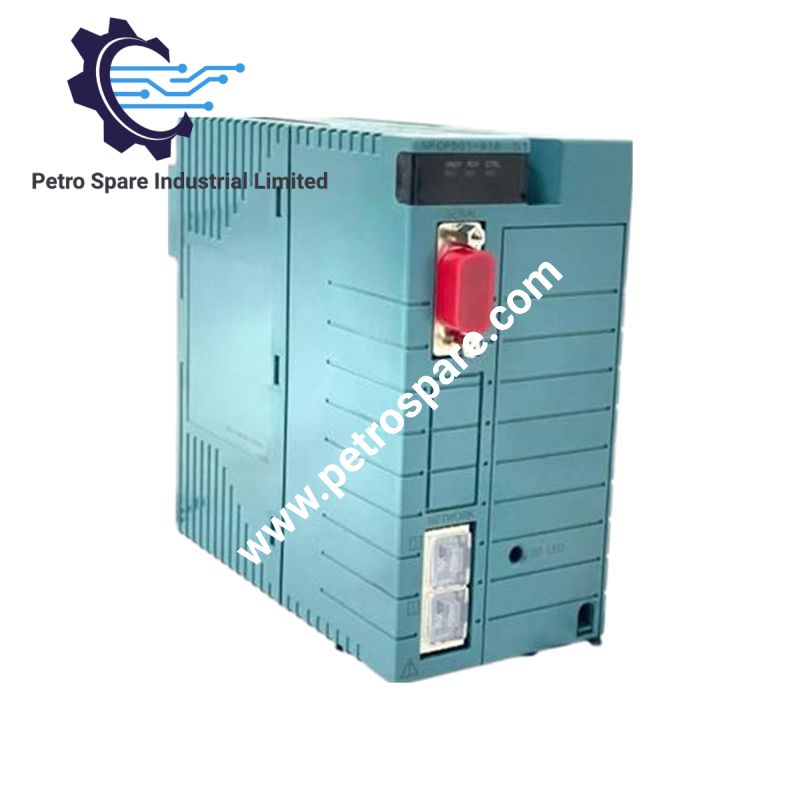

در اطلاعات ارائه‌شده، Yokogawa NFCP501-W05/M01 به‌عنوان یک ماژول پردازنده CPU برای سامانه کنترلر مستقل STARDOM FCN-500 معرفی شده است. این ماژول وظایف کنترلی تنظیمی و ترتیبی را اجرا می‌کند و از ارتباطات صنعتی و پردازش اطلاعات پشتیبانی می‌کند. پیکربندی ذکرشده شامل دو رابط اترنت، حافظه ECC، خنک‌کاری بدون فن و پشتیبانی از کارکرد آماده‌به‌کار دو CPU است.

قابلیت‌های کنترل و افزونگی

NFCP501 به‌عنوان واحد پردازش اصلی برای کاربردهای کنترلر توصیف شده است. این ماژول از زبان‌های برنامه‌نویسی IEC 61131-3، شامل نمودار نردبانی (LD)، نمودار بلوکی تابع (FBD)، متن ساخت‌یافته (ST)، فهرست دستورالعمل‌ها (IL) و نمودار تابع ترتیبی (SFC) پشتیبانی می‌کند.

کارکرد آماده‌به‌کار دو CPU به‌عنوان یکی از پیکربندی‌های سیستمی پشتیبانی‌شده ذکر شده است. کارکرد افزونه به پیکربندی مناسب سیستم نیاز دارد؛ اطلاعات ارائه‌شده، تنظیمات خاص افزونگی یا زمان جابه‌جایی به سیستم پشتیبان برای کد سفارش W05/M01 را مشخص نمی‌کند.

رابط‌های ارتباطی

رابط‌های ذکرشده شامل دو درگاه اترنت RJ45 با پشتیبانی از مذاکره خودکار 10/100/1000 مگابیت‌برثانیه و یک درگاه سریال RS-232C است. منبع همچنین به قابلیت‌های Modbus/TCP، FTP و نگهداری مبتنی بر وب اشاره می‌کند. ذکر شده است که درگاه RS-232C هنگام کارکرد افزونه CPU غیرفعال می‌شود؛ این نکته را هنگام برنامه‌ریزی برای دسترسی تعمیر و نگهداری یا ارتباطات سریال در نظر بگیرید.

یک گذرگاه داخلی پرسرعت، ارتباط با ماژول‌های ورودی/خروجی روی پایه کنترلر را فراهم می‌کند. داده‌های ارائه‌شده حداکثر تعداد ماژول‌های ورودی/خروجی پشتیبانی‌شده یا ظرفیت کلی ورودی/خروجی کنترلر را مشخص نمی‌کنند.

پیکربندی حافظه و نرم‌افزار

در مشخصات ارائه‌شده، حافظه SDRAM و حافظه فلش داخلی با حفاظت ECC برای شناسایی و تصحیح خطاهای پشتیبانی‌شده حافظه ذکر شده‌اند. منبع ظرفیت دقیق SDRAM یا حافظه فلش را مشخص نمی‌کند؛ بنابراین این مقادیر از جدول پارامترها حذف شده‌اند.

یک درگاه کارت SD/SDHC ذکر شده است که از کارت‌هایی با ظرفیت 4 تا 32 گیگابایت و رسانه‌های کلاس 10 پشتیبانی می‌کند. پیش از انتخاب حافظه جایگزین، مشخصات کارت و الزامات نرم‌افزاری پشتیبانی‌شده را تأیید کنید.

مشخصات فنی

پارامتر	مشخصات
مدل	NFCP501-W05/M01
برند	یوکوگاوا
پلتفرم کنترلر	STARDOM FCN-500
نوع محصول	ماژول پردازنده CPU
رابط‌های اترنت	۲ درگاه RJ45، مذاکره خودکار با سرعت ۱۰/۱۰۰/۱۰۰۰ Mbps (طبق اطلاعات ارائه‌شده)
رابط سریال	۱ درگاه RS-232C؛ هنگام عملکرد دوپلکس CPU در دسترس نیست
پروتکل‌های ارتباطی	Modbus/TCP، FTP (طبق اطلاعات ارائه‌شده)
زبان‌های برنامه‌نویسی	IEC 61131-3: LD، FBD، ST، IL، SFC
حفاظت از حافظه	ECC (طبق اطلاعات ارائه‌شده)
گسترش فضای ذخیره‌سازی	۱ اسلات کارت SD/SDHC؛ ۴ GB تا ۳۲ GB، کلاس ۱۰ (طبق اطلاعات ارائه‌شده)
خنک‌سازی	بدون فن، با همرفت طبیعی هوا (طبق اطلاعات ارائه‌شده)
دمای کارکرد	-20 تا +70 درجه سانتی‌گراد (طبق اطلاعات ارائه‌شده؛ شمول دقیق کد پسوند را بررسی کنید)
دمای نگهداری	-40 تا +85 درجه سانتی‌گراد (طبق اطلاعات ارائه‌شده؛ شمول دقیق کد پسوند را بررسی کنید)
رطوبت نسبی	۵٪ تا ۹۵٪ رطوبت نسبی، بدون میعان (طبق اطلاعات ارائه‌شده)
مقاومت در برابر ارتعاش	1 G
مقاومت در برابر شوک	15 G
درجه حفاظت	IP20
ابعاد (ارتفاع x عرض x عمق)	۱۳۰ x ۶۵٫۸ x ۱۴۹٫۳ میلی‌متر
وزن	۰٫۹ کیلوگرم
فضای اشغال‌شده در ماژول پایه	۲ اسلات (طبق اطلاعات ارائه‌شده؛ ماژول پایه مربوطه را تأیید کنید)

پیکربندی و کد سفارش

مستندات FCN-500 یوکوگاوا، NFCP501 را به‌عنوان ماژول CPU دارای دو درگاه اترنت معرفی می‌کند. تعاریف منتشرشده کد پسوند، عملکردهای استاندارد و توسعه‌یافته، نوع سخت‌افزار و گزینه‌های حفاظت محیطی را از هم متمایز می‌کنند. پیش از خرید، رشته سفارش ارائه‌شده NFCP501-W05/M01 را با پلاک مشخصات اصلی یا مستندات سفارش تطبیق دهید؛ منابع موجود معنای ترکیب کامل W05/M01 را مشخص نمی‌کنند.

پرسش‌های متداول

س: آیا NFCP501 از پیکربندی CPU افزونه پشتیبانی می‌کند؟

الف: بله. مستندات FCN-500 یوکوگاوا پیکربندی‌هایی را شرح می‌دهد که برای عملکرد دوپلکس از دو ماژول CPU استفاده می‌کنند. ماژول پایه و پیکربندی سیستم مربوطه باید از دوپلکس‌کردن CPU پشتیبانی کنند.

س: آیا هنگام افزونه‌بودن CPUها می‌توان از درگاه RS-232C استفاده کرد؟

الف: خیر. مستندات FCN-500 یوکوگاوا بیان می‌کند که هنگام دوپلکس‌بودن ماژول‌های CPU، نمی‌توان از درگاه سریال ماژول CPU استفاده کرد. الزامات تعمیر و نگهداری و ارتباط سریال را بر همین اساس برنامه‌ریزی کنید.

س: پیش از تعویض این ماژول، چه مواردی باید بررسی شوند؟

الف: پیش از نصب، کد سفارش کامل، پیکربندی ماژول پایه FCN-500، عملکردهای نرم‌افزاری نصب‌شده و الزامات افزونگی را بررسی کنید. مشخصات محیطی و الزامات رسانه ذخیره‌سازی را پیش از نصب، با مستندات مربوط به گونه دقیق ماژول تطبیق دهید.

---
