NFCP050-S15

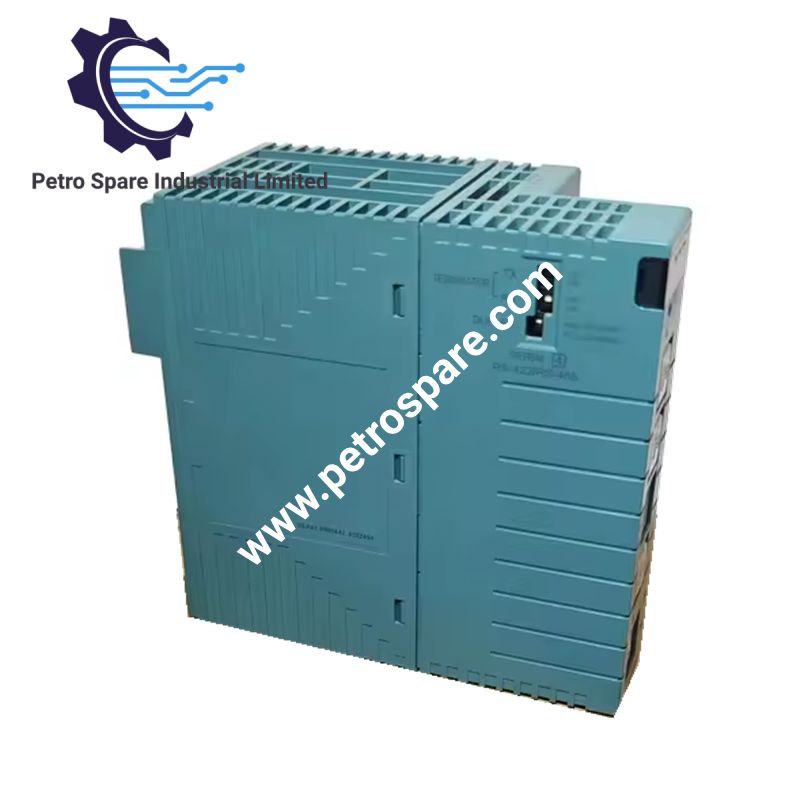

Yokogawa NFCP050-S15 یک ماژول CPU برای پلتفرم FCN-RTU است که پردازنده SH-4A (SH7730)، حافظه فلش داخلی 128 MB، ارتباط اترنت، رابط‌های سریال و ورودی/خروجی تعبیه‌شده را در خود جای داده است. این ماژول کانال‌های سیگنال دیجیتال و آنالوگ را در کنار ورودی‌های پالس فراهم می‌کند و امکان پردازش کنترل و دریافت سیگنال‌های میدانی را در یک ماژول می‌دهد. پیکربندی مشخص‌شده از نوع پایه و فاقد حفاظت در برابر انفجار است.

CPU و ورودی/خروجی تعبیه‌شده

این ماژول پردازش، ارتباطات و رابط‌های سیگنال را در یک واحد یکپارچه می‌کند. ورودی/خروجی تعبیه‌شده آن شامل 16 ورودی دیجیتال، 8 خروجی دیجیتال، 12 ورودی آنالوگ برای سیگنال‌های 1-5 V، یک ورودی آنالوگ اضافی برای سیگنال‌های 0-32 V، دو خروجی آنالوگ برای سیگنال‌های 4-20 mA و دو کانال ورودی پالس است.

دو خروجی آنالوگ به منبع تغذیه خارجی نیاز دارند. رابط‌های سریال به‌صورت ایزوله‌نشده مشخص شده‌اند؛ بنابراین هنگام ارزیابی سیم‌کشی میدانی و الزامات رابط، نباید ایزولاسیون الکتریکی را مفروض دانست.

رابط‌های ارتباطی

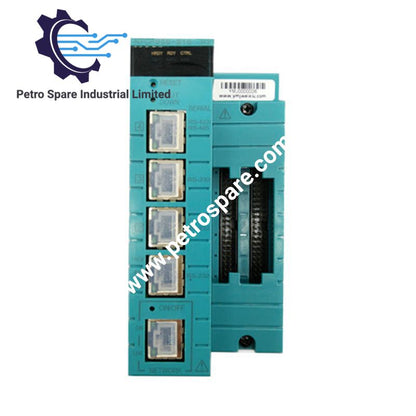

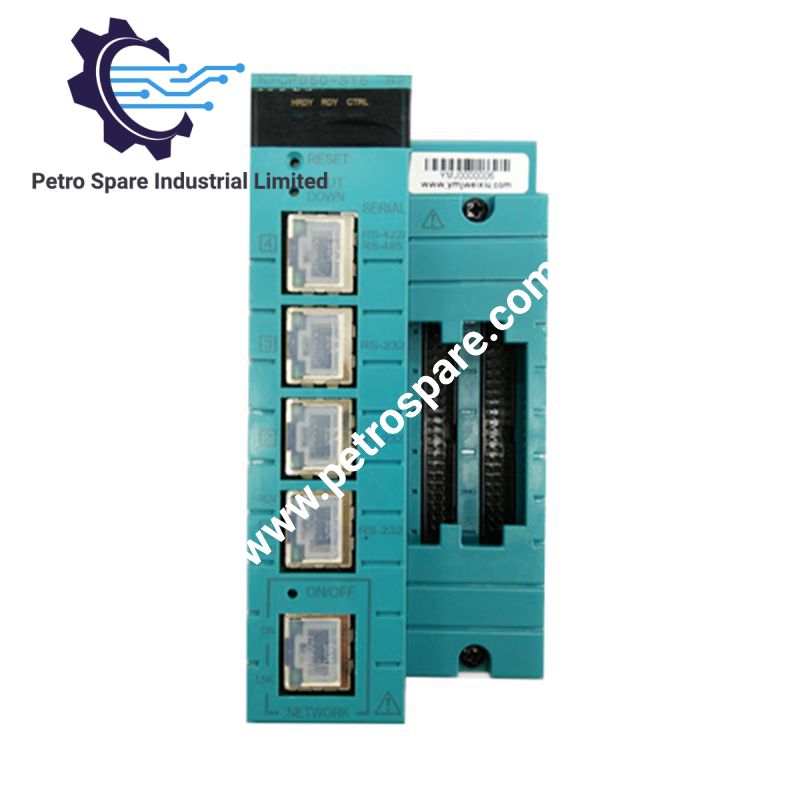

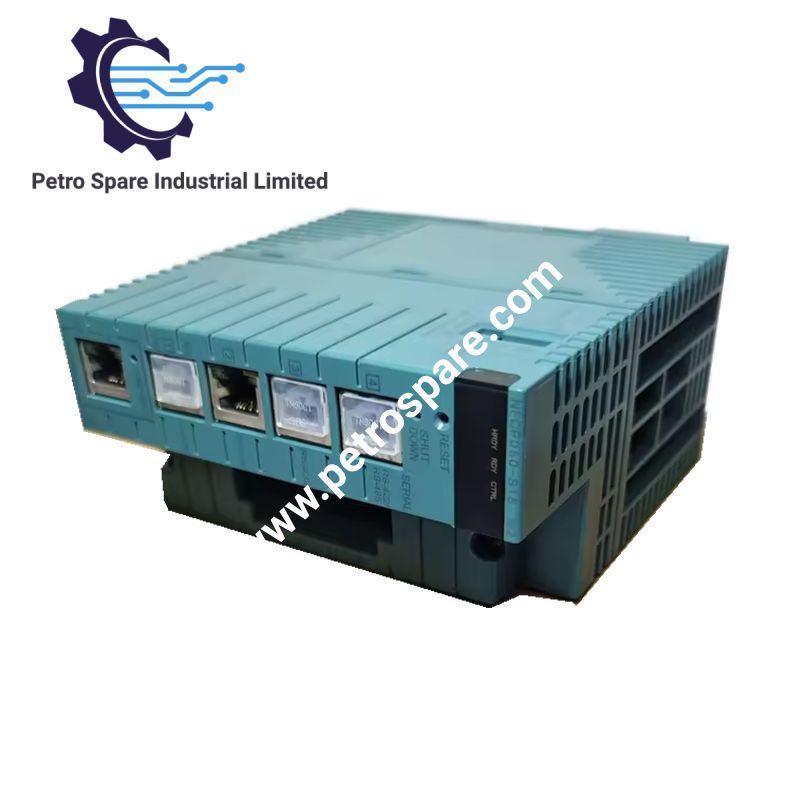

NFCP050-S15 یک درگاه اترنت، سه درگاه RS-232 و یک درگاه RS-422/RS-485 دارد. هر چهار درگاه سریال از جک‌های ماژولار RJ45 استفاده می‌کنند. سه درگاه RS-232 با نام‌های SERIAL 1، SERIAL 2 و SERIAL 3 مشخص شده‌اند؛ SERIAL 4 از RS-422/RS-485 پشتیبانی می‌کند.

نشانگرهای وضعیت CPU و LAN اطلاعاتی درباره عملکرد فراهم می‌کنند. HRDY نشان‌دهنده آماده‌به‌کار بودن سخت‌افزار، RDY نشان‌دهنده آماده‌به‌کار بودن سیستم و CTRL نشان‌دهنده آماده‌به‌کار بودن کنترل است. نشانگرهای LAN وضعیت تغذیه شبکه و اتصال یا فعالیت را نشان می‌دهند، درحالی‌که RCV و SND به‌ترتیب دریافت و ارسال داده‌های سریال را نشان می‌دهند.

مشخصات فنی

پارامتر	مشخصات
مدل	NFCP050-S15
برند	Yokogawa
نوع محصول	ماژول CPU برای FCN-RTU
CPU	SH-4A (SH7730)، 256 MHz
حافظه فلش داخلی	128 MB
اترنت	1 درگاه
RS-232	3 درگاه، ایزوله‌نشده
RS-422/RS-485	1 درگاه، ایزوله‌نشده
ورودی‌های آنالوگ	12 کانال، 1-5 V؛ 1 کانال، 0-32 V
خروجی‌های آنالوگ	2 کانال، 4-20 mA؛ نیازمند منبع تغذیه خارجی
ورودی‌های دیجیتال	16 کانال، 24 VDC
خروجی‌های دیجیتال	8 کانال، 24 VDC
ورودی‌های پالس	2 کانال
مصرف برق	1.6 W تا 2.9 W، بسته به پیکربندی شبکه و ورودی/خروجی تعبیه‌شده
دمای کار	-40 تا 70 deg C
ابعاد (L x W x H)	14.25 x 6.58 x 13 cm
وزن	0.57 kg
حفاظت در برابر انفجار	نوع پایه، بدون حفاظت در برابر انفجار

کد سفارش

کد سفارش NFCP050-S15 ماژول CPU و پیکربندی مشخص‌شده آن را مشخص می‌کند. در مستندات سخت‌افزار FCN-RTU شرکت Yokogawa، -S به‌عنوان نوع استاندارد، 1 به‌عنوان نوع توسعه‌یافته و 5 به‌عنوان نوع پایه بدون حفاظت در برابر انفجار معرفی شده‌اند.

• NFCP050: ماژول CPU برای FCN-RTU.
• S: نوع استاندارد.
• 1: نوع توسعه‌یافته.
• 5: نوع پایه بدون حفاظت در برابر انفجار.

پرسش‌های متداول

پرسش: NFCP050-S15 چه رابط‌های ارتباطی‌ای دارد؟

پاسخ: این ماژول یک درگاه اترنت، سه درگاه RS-232 ایزوله‌نشده و یک درگاه RS-422/RS-485 ایزوله‌نشده دارد. درگاه‌های سریال از جک‌های ماژولار RJ45 استفاده می‌کنند.

پرسش: آیا NFCP050-S15 ورودی/خروجی داخلی دارد؟

پاسخ: بله. این ماژول ورودی‌ها و خروجی‌های دیجیتال، ورودی‌ها و خروجی‌های آنالوگ و دو کانال ورودی پالس دارد. خروجی‌های آنالوگ به منبع تغذیه خارجی نیاز دارند.

پرسش: آیا NFCP050-S15 برای نصب در محیط‌های نیازمند حفاظت در برابر انفجار مناسب است؟

پاسخ: پیکربندی S15 از نوع پایه و فاقد حفاظت در برابر انفجار است. اگر تأییدیه مشخصی برای محیط پرخطر لازم است، بدون بررسی الزامات نصب مربوطه این مدل را انتخاب نکنید.

---
