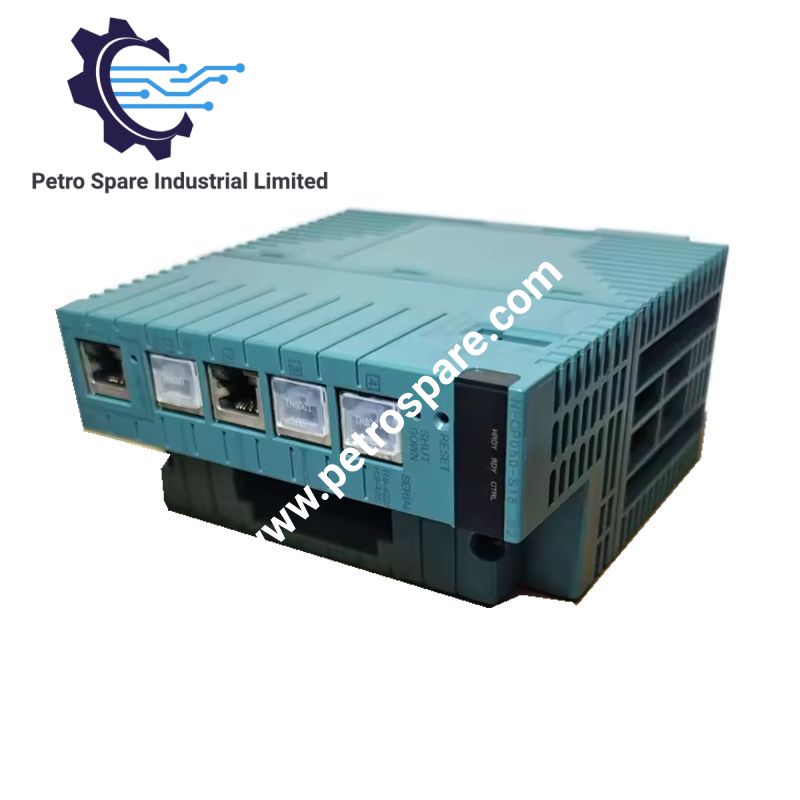

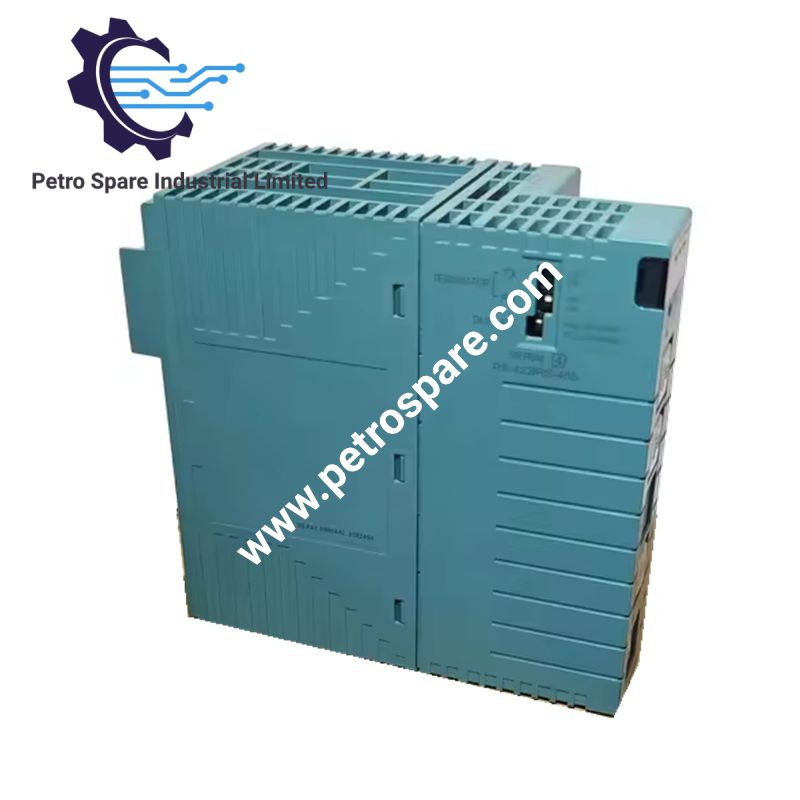

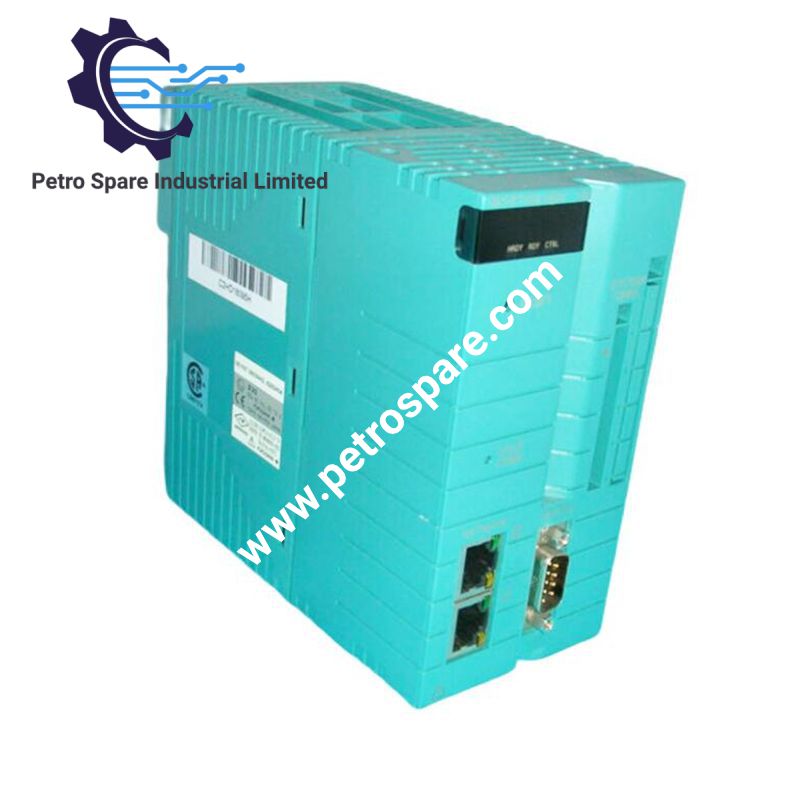

NFCP050-S00

Yokogawa NFCP050-S00 یک ماژول CPU است که برای سکوی کنترل‌گر خودمختار STARDOM FCN-RTU در نظر گرفته شده است. این ماژول پردازش کنترلی، حافظه داخلی، ورودی/خروجی دیجیتال و آنالوگ تعبیه‌شده، ورودی‌های پالس و ارتباطات سریال و اترنت را یکجا فراهم می‌کند. پیکربندی فهرست‌شده شامل پردازنده SH-4A، حافظه ECC و خنک‌کاری بدون فن است. این ویژگی‌ها نقش آن را در پردازش، دریافت و ارسال سیگنال و ارتباطات در یک برنامه کنترلی توزیع‌شده مشخص می‌کنند.

پردازش و حافظه

پردازنده SH-4A (SH7730) فهرست‌شده با فرکانس 256 مگاهرتز کار می‌کند. پیکربندی حافظه شامل 128 مگابایت حافظه اصلی با کد تصحیح خطا (ECC)، یک مگابایت حافظه RAM ایستای ECC و 128 مگابایت حافظه فلش داخلی است. ECC به شناسایی و تصحیح برخی خطاهای حافظه کمک می‌کند و در نتیجه، از یکپارچگی داده‌ها هنگام کار کنترل‌گر پشتیبانی می‌کند.

پیکربندی ورودی/خروجی تعبیه‌شده

مشخصات ارائه‌شده، کانال‌های داخلی زیر را فهرست می‌کنند:

• ۱۶ ورودی دیجیتال (DI) برای سیگنال‌های وضعیت گسسته.
• ۸ خروجی دیجیتال (DO) برای سیگنال‌های کنترلی گسسته.
• ۱۲ ورودی آنالوگ (AI) برای اندازه‌گیری‌های فرایندی.
• ۲ خروجی آنالوگ (AO) برای مقادیر مرجع کنترلی یا سایر سیگنال‌های آنالوگ.
• ۲ ورودی پالس (PI) برای سیگنال‌های مبتنی بر پالس.

تعداد کانال‌ها، پیکربندی فهرست‌شده ورودی/خروجی را توصیف می‌کند. محدوده‌های سیگنال الکتریکی، ایزولاسیون کانال‌ها، مشخصات راه‌اندازی خروجی و انواع حسگرهای پشتیبانی‌شده در مواد ارائه‌شده ذکر نشده‌اند و باید پیش از سیم‌کشی یا انتخاب تجهیزات میدانی بررسی شوند.

رابط‌های ارتباطی

پیکربندی ارائه‌شده، اترنت 10/100 مگابیت‌برثانیه و رابط‌های سریال داخلی با پشتیبانی از ارتباط RS-232 و RS-485 را مشخص می‌کند. اترنت از شبکه‌سازی TCP/IP و UDP/IP پشتیبانی می‌کند و Modbus TCP نیز به‌عنوان پروتکل کاربردی فهرست شده است. ارتباط سریال از Modbus RTU پشتیبانی می‌کند. مستندات FCN-RTU یوکوگاوا تأیید می‌کند که NFCP050 رابط‌های ارتباطی اترنت و سریال دارد.

محیط برنامه‌نویسی و زمان اجرا

ماژول CPU از زبان‌های برنامه‌نویسی IEC 61131-3، از جمله نمودار نردبانی (LD)، نمودار بلوکی تابع (FBD)، متن ساختاریافته (ST)، فهرست دستورالعمل‌ها (IL) و نمودار توابع ترتیبی (SFC) پشتیبانی می‌کند؛ این موارد در مواد ارائه‌شده فهرست شده‌اند. محیط ماشین مجازی جاوا از برنامه‌های مبتنی بر جاوا پشتیبانی می‌کند. دسترس‌پذیری سبدهای کاربردی و عملکردهای نرم‌افزاری خاص به پیکربندی نرم‌افزار نصب‌شده روی کنترل‌گر بستگی دارد.

مشخصات الکتریکی و محیطی

خنک‌کاری با هوای طبیعی نیاز به فن خنک‌کننده را از بین می‌برد. محیط عملیاتی و نیازهای تغذیه کنترل‌کننده باید در سطح سیستم مونتاژشده FCN-RTU ارزیابی شوند؛ این ارزیابی شامل ماژول پایه انتخاب‌شده، منبع تغذیه و در صورت لزوم، ماژول‌های ورودی/خروجی اضافی است. سازنده برای سخت‌افزار FCN-RTU حفاظت IP20 را مشخص کرده است؛ بنابراین هنگام انتخاب محل نصب، حفاظت محفظه باید جداگانه در نظر گرفته شود.

مشخصات فنی

پارامتر	مشخصات
مدل	NFCP050-S00
برند	Yokogawa
نوع محصول	ماژول CPU
پلتفرم کنترل‌کننده	STARDOM FCN-RTU
پردازنده	SH-4A (SH7730)، ۲۵۶ مگاهرتز
حافظه اصلی	۱۲۸ مگابایت با ECC
حافظه دسترسی تصادفی ایستا	۱ مگابایت با ECC
حافظه فلش	۱۲۸ مگابایت روی برد
ورودی‌های دیجیتال	۱۶ کانال
خروجی‌های دیجیتال	۸ کانال
ورودی‌های آنالوگ	۱۲ کانال
خروجی‌های آنالوگ	۲ کانال
ورودی‌های پالس	۲ کانال
اترنت	۱۰/۱۰۰ مگابیت بر ثانیه
پروتکل‌های اترنت	TCP/IP، UDP/IP، Modbus TCP
رابط‌های سریال	RS-232، RS-485
پروتکل سریال	Modbus RTU
زبان‌های برنامه‌نویسی	IEC 61131-3: LD، FBD، ST، IL، SFC
محیط زمان اجرا	ماشین مجازی جاوا
ولتاژ منبع تغذیه داخلی	۵ ولت DC (+/- ۵٪)، طبق مشخصات ارائه‌شده
روش خنک‌کاری	خنک‌کاری با هوای طبیعی، بدون فن
ابعاد (W x H x D)	65.8 x 130 x 142.5 میلی‌متر، طبق مشخصات ارائه‌شده
وزن	۰٫۵۷ کیلوگرم
دمای عملیاتی	-20 تا +70 درجه سانتی‌گراد، طبق مشخصات ارائه‌شده
دمای نگهداری	-40 تا +85 درجه سانتی‌گراد، طبق مشخصات ارائه‌شده
رطوبت عملیاتی	۵٪ تا ۹۵٪ رطوبت نسبی، بدون میعان
حداکثر ارتفاع عملیاتی	3,000 m
کلاس حفاظت	IP20

پرسش‌های متداول

س: NFCP050-S00 در کدام پلتفرم کنترل‌کننده به‌کار می‌رود؟

الف: این ماژول برای کنترل‌کننده مستقل Yokogawa STARDOM FCN-RTU در نظر گرفته شده است. پیش از سفارش قطعه جایگزین، ماژول پایه نصب‌شده، منبع تغذیه و پیکربندی سیستم را تأیید کنید.

س: آیا NFCP050-S00 دارای ورودی/خروجی فرایندی داخلی است؟

الف: بله. مشخصات ارائه‌شده شامل ۱۶ ورودی دیجیتال، ۸ خروجی دیجیتال، ۱۲ ورودی آنالوگ، ۲ خروجی آنالوگ و ۲ ورودی پالس است. پیش از اتصال دستگاه‌های میدانی، محدوده سیگنال، مقادیر نامی الکتریکی و تخصیص ترمینال‌ها را با مستندات سخت‌افزاری مربوطه تطبیق دهید.

س: آیا ماژول می‌تواند با دستگاه‌های Modbus ارتباط برقرار کند؟

الف: رابط‌های فهرست‌شده از Modbus TCP روی اترنت و Modbus RTU از طریق ارتباط سریال پشتیبانی می‌کنند. رابط موردنیاز، تنظیمات شبکه، پارامترهای سریال و پیکربندی نرم‌افزار را برای کاربرد موردنظر تأیید کنید.

---
