NFCP050

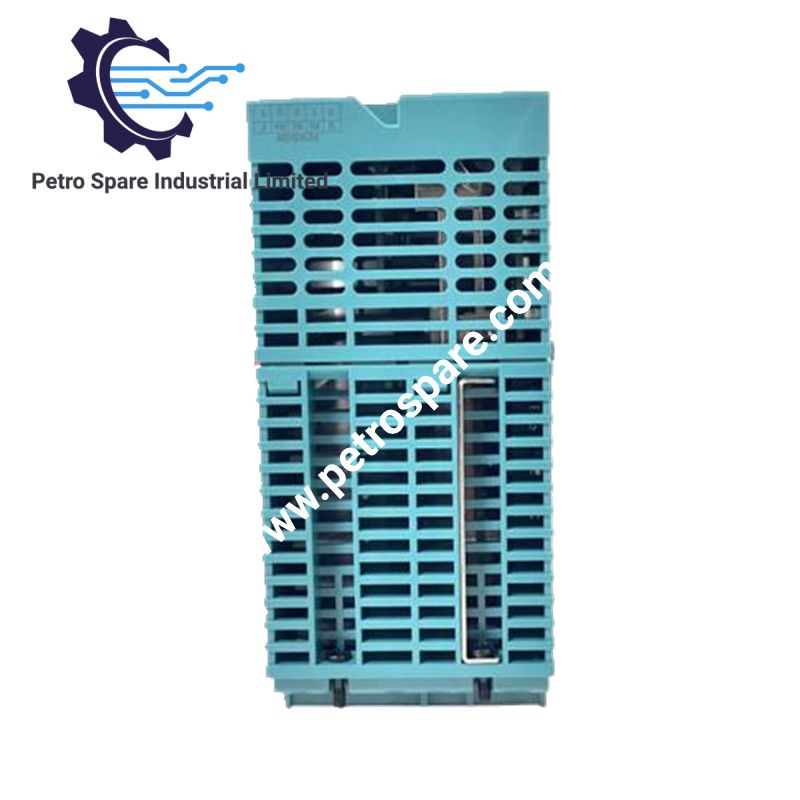

Yokogawa NFCP050 یک ماژول CPU برای واحد کنترل Yokogawa است که پردازش بلادرنگ، پشتیبانی از برنامه‌نویسی سازگار با IEC 61131-3، ماشین مجازی جاوا و ورودی/خروجی یکپارچه را در خود دارد. این ماژول از پردازنده SH-4A (SH7730) با فرکانس ۲۵۶ مگاهرتز استفاده می‌کند و رابط‌های اترنت، ارتباط سریال و گذرگاه SB را فراهم می‌آورد. ورودی/خروجی داخلی آن شامل کانال‌های ورودی دیجیتال، آنالوگ و پالس است و نیاز به در نظر گرفتن همه سیگنال‌های میدان به‌عنوان ماژول‌های ورودی/خروجی خارجی مجزا را کاهش می‌دهد.

مشخصات فنی

پارامتر	مشخصات
مدل	NFCP050
برند	یوکوگاوا
نوع ماژول	ماژول CPU با ورودی/خروجی داخلی
پردازنده	SH-4A (SH7730)، با فرکانس ۲۵۶ مگاهرتز
حافظه اصلی	۱۲۸ مگابایت با ECC
RAM ایستا	۱ مگابایت با ECC و پشتیبانی باتری
حافظه سیستم	حافظه فلش ۱۲۸ مگابایتی روی برد
رابط‌های سریال	۳ عدد RS-232؛ ۱ عدد RS-422/RS-485
رابط اترنت	۱ اترنت ۱۰/۱۰۰ مگابیت‌برثانیه، 10BASE-T یا 100BASE-TX
ورودی‌های دیجیتال داخلی	۱۶ کانال
خروجی‌های دیجیتال داخلی	۸ کانال
ورودی‌های آنالوگ داخلی	۱۲ کانال، ۱ تا ۵ ولت
ورودی آنالوگ اضافی	۱ کانال، ۰ تا ۳۲ ولت
خروجی‌های آنالوگ داخلی	۲ کانال، ۴ تا ۲۰ میلی‌آمپر؛ نیازمند منبع تغذیه خارجی
ورودی‌های پالس	۲ کانال
رابط ورودی/خروجی	گذرگاه SB تک‌گانه
باتری	باتری لیتیومی ۲۷۰۰ میلی‌آمپرساعت
ولتاژ تغذیه	۵ ولت DC، ±۵٪
مصرف برق	1.16-2.30 W
ابعاد (عرض × ارتفاع × عمق)	۶۵٫۸ × ۱۳۰ × ۱۴۲٫۵ میلی‌متر
وزن	۰٫۵۷ کیلوگرم
تعداد شکاف‌های اشغال‌شده	۲ شکاف
نشانگرهای وضعیت CPU	۳ چراغ LED
نشانگرهای وضعیت LAN	۲ چراغ LED
نشانگرهای وضعیت درگاه سریال	۲ چراغ LED
کنترل‌ها	RESET، SHUTDOWN، NETWORK ON/OFF
عملکردهای RAS	تایمر نگهبان، پایش دما و سایر عملکردها

پردازش و حافظه

NFCP050 از سیستم‌عامل بلادرنگ استفاده می‌کند و از زبان‌های برنامه‌نویسی سازگار با IEC 61131-3 پشتیبانی می‌کند. ماشین مجازی جاوا محیط اجرای نرم‌افزاری دیگری فراهم می‌کند. پردازنده و حافظه اصلی محافظت‌شده با ECC از پردازش کنترلی پشتیبانی می‌کنند و حافظه فلش روی برد داده‌های سیستم را ذخیره می‌کند. حافظه RAM ایستای دارای پشتیبانی باتری، منبع حافظه‌ای جداگانه است؛ نحوه حفظ داده‌ها به مشخصات باتری و طراحی حافظه ماژول بستگی دارد.

ورودی/خروجی داخلی و مدیریت سیگنال

ورودی/خروجی یکپارچه شامل ۱۶ ورودی دیجیتال، ۸ خروجی دیجیتال، ۱۲ ورودی آنالوگ با محدوده ۱ تا ۵ ولت، یک ورودی آنالوگ اضافی با محدوده ۰ تا ۳۲ ولت، دو خروجی آنالوگ با محدوده ۴ تا ۲۰ میلی‌آمپر و دو ورودی پالس است. خروجی‌های آنالوگ به منبع تغذیه خارجی نیاز دارند. پیش از تخصیص سیگنال‌ها، انواع کانال‌ها و محدوده‌های سیگنال را با دستگاه‌های واقعی میدان بررسی کنید؛ به‌ویژه در مواردی که الزامات سطح ولتاژ یا حلقه جریان متفاوت است.

رابط‌های ارتباطی

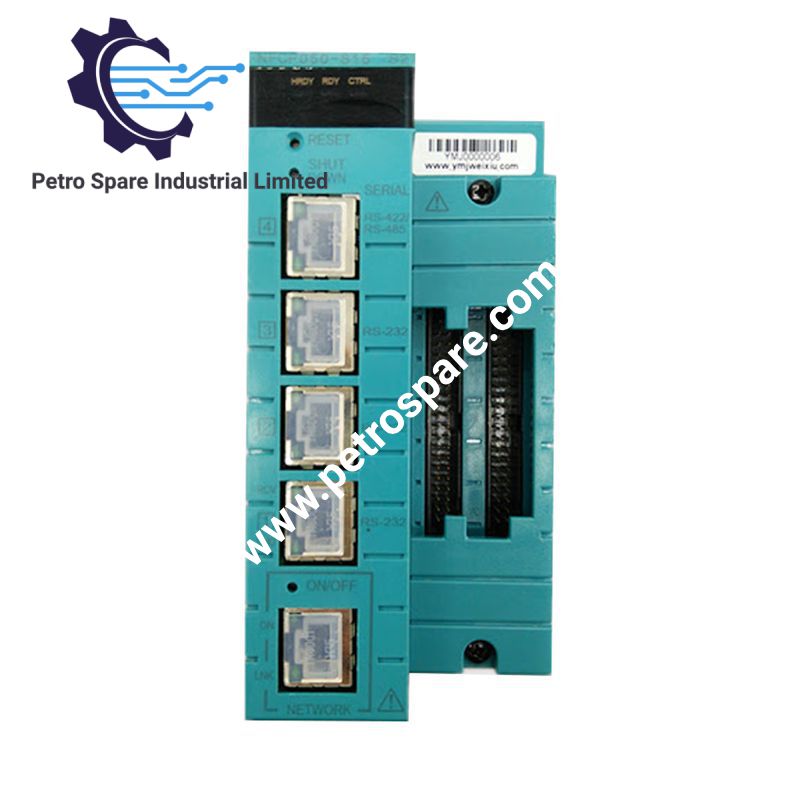

این ماژول سه درگاه RS-232 غیرایزوله و یک درگاه RS-422/RS-485 غیرایزوله دارد که همگی از جک‌های ماژولار RJ45 استفاده می‌کنند. رابط‌های سریال به‌صورت ناهمگام کار می‌کنند. حالت دوبلکس RS-232 از طریق نرم‌افزار پیکربندی می‌شود، درحالی‌که حالت دوبلکس RS-422/RS-485 با کلیدهای DIP انتخاب می‌شود. رابط RS-422/RS-485 دارای مقاومت خاتمه داخلی 120 اهم است که می‌توان آن را روشن یا خاموش کرد.

رابط اترنت از 10BASE-T و 100BASE-TX با سرعت 10 یا 100 مگابیت‌برثانیه پشتیبانی می‌کند و دارای کلید برق شبکه است. گروه‌های جداگانه LED وضعیت CPU، LAN و درگاه سریال را نشان می‌دهند. ماژول از طریق یک رابط گذرگاه SB به واحد کنترل متصل می‌شود.

تنظیمات ارتباط سریال

نرخ‌های بود پشتیبانی‌شده بسته به درگاه متفاوت‌اند. SERIAL 1 و SERIAL 4 از نرخ‌هایی تا 115.2 کیلوبیت‌برثانیه پشتیبانی می‌کنند، درحالی‌که SERIAL 2 و SERIAL 3 از نرخ‌هایی تا 38.4 کیلوبیت‌برثانیه پشتیبانی می‌کنند. اتصالات سریال به کابل‌هایی نیاز دارند که طبق تخصیص سیم‌کشی مخصوص هر درگاه، به‌طور ویژه ساخته شده باشند؛ وجود کانکتور RJ45 به‌تنهایی سازگاری پایه‌ها به سبک اترنت را تضمین نمی‌کند.

شناسایی پسوند مدل

در مستندات یوکوگاوا، کدهای پسوند زیر برای NFCP050 فهرست شده‌اند. پیش از انتخاب قطعه جایگزین، کد کامل سفارش را روی پلاک مشخصات بررسی کنید، زیرا پسوند نشان‌دهنده پیکربندی متفاوتی است.

پسوند	پیکربندی
-S	نوع استاندارد
1	نوع توسعه‌یافته
5	نوع پایه بدون حفاظت در برابر انفجار
6	گزینه استاندارد ISA G3، بدون حفاظت در برابر انفجار
E	نوع پایه با حفاظت در برابر انفجار
F	گزینه استاندارد ISA G3، با حفاظت در برابر انفجار

نوع توسعه‌یافته به عملکردهای اضافی اشاره دارد که به‌طور جداگانه در مشخصات عملکردهای کنترل‌کننده خودکار کم‌مصرف FCN-RTU، با شماره GS 34P02Q02-01E، مستند شده‌اند. فرض نکنید که این گونه‌های پسوندی قابل جایگزینی با یکدیگر هستند.

پرسش‌های متداول

س: آیا NFCP050 می‌تواند به‌عنوان ماژول CPU مستقل کار کند؟

ج: NFCP050 به‌عنوان ماژول CPU برای واحد کنترل FCN-RTU مشخص شده است. این ماژول در پیکربندی واحد کنترل سازگار نصب می‌شود و به ماژول پایه و منبع تغذیه مربوطه نیاز دارد؛ به‌عنوان کنترلری مستقل از این سخت‌افزار مشخص نشده است.

س: برای ورودی/خروجی داخلی به چه سخت‌افزار اتصالی نیاز است؟

ج: یوکوگاوا برای رابط ورودی/خروجی داخلی، دو کانکتور MIL چهل‌پین مشخص کرده است. کابل KMS40 و ترمینال TAS40 را می‌توان برای اتصالات مربوطه به‌کار برد. پیش از اتصال تجهیزات میدانی، تخصیص ترمینال‌ها و سیم‌کشی سیگنال‌ها را بررسی کنید.

س: آیا NFCP050 از پیکربندی افزونه CPU پشتیبانی می‌کند؟

ج: خیر. مشخصات منتشرشده بیان می‌کنند که پیکربندی افزونه ممکن نیست. فرض نکنید که نصب دو ماژول NFCP050، آرایش افزونه CPU را پشتیبانی می‌کند.

---
