NFAI143-H50/A4S00

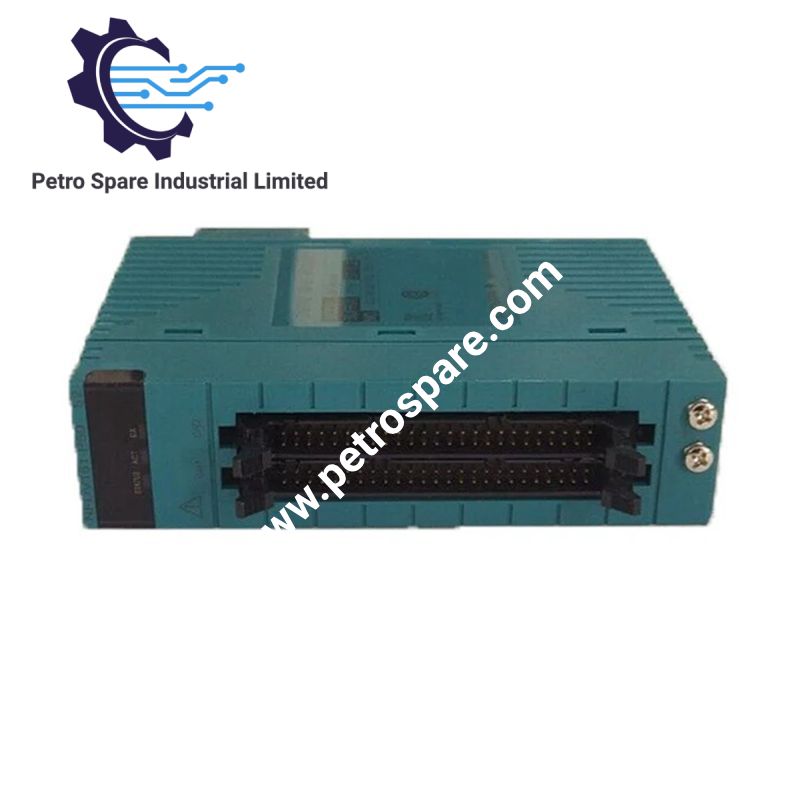

یوکوگاوا NFAI143-H50/A4S00 یک ماژول ورودی آنالوگ ایزوله 16 کاناله برای دریافت سیگنال‌های جریان 4-20 mA از ترانسمیترهای میدانی است. این ماژول از ارتباط HART، اتصال ترانسمیتر 2 سیمه یا 4 سیمه با قابلیت پیکربندی برای هر کانال، و چرخه تازه‌سازی داده 10 ms پشتیبانی می‌کند. پیکربندی مشخص‌شده شامل بلوک ترمینال گیره فشار، مدل NFTA4S-00، برای سیم‌کشی میدانی است.

پیکربندی ورودی و پردازش سیگنال

ماژول سیگنال‌های آنالوگ 4-20 mA را از طریق 16 کانال ورودی ایزوله می‌پذیرد. دقت مشخص‌شده آن +/-0.1% از گستره کامل است و حداکثر رانش دمایی آن +/-0.01% به‌ازای هر deg C است. چرخه تازه‌سازی داده 10 ms مشخص می‌کند داده‌های ورودی هر چند وقت یک‌بار به‌روزرسانی می‌شوند؛ زمان پاسخ پله ورودی 100 ms نیز پاسخ مشخص‌شده به تغییر سیگنال ورودی را توصیف می‌کند.

با استفاده از پین تنظیم، می‌توان هر کانال را برای ترانسمیتر 2 سیمه یا 4 سیمه پیکربندی کرد. ماژول تغذیه ترانسمیتر 24.0 تا 25.5 V با محدودیت جریان خروجی 25 mA فراهم می‌کند. جریان ورودی مجاز 24 mA است و حفاظت در برابر اضافه‌جریان نیز در نظر گرفته شده است.

ویژگی‌های الکتریکی

ولتاژ تحمل بین ورودی و سیستم، 1500 V AC به‌مدت 1 دقیقه است. مقاومت ورودی هنگام روشن بودن ماژول 250 اهم و هنگام خاموش بودن آن 500 kohms یا بیشتر است. این مقادیر برای بررسی بارگذاری حلقه جریان و ارزیابی الزامات ایزولاسیون الکتریکی ماژول اهمیت دارند.

حداکثر جریان مصرفی درج‌شده، 230 mA در 5 V DC و 540 mA در 24 V DC است. خروجی تغذیه ترانسمیتر از این مقادیر مصرف ماژول جداست و محدودیت جریان مستقل 25 mA دارد.

پیکربندی مدل

کد سفارش، گزینه ارتباطی، پیکربندی حفاظتی، نوع پایه و گزینه بلوک ترمینال را مشخص می‌کند. مشخصات منتشرشده یوکوگاوا، -H را به‌عنوان گزینه ارتباطی HART، عدد 5 را به‌عنوان پیکربندی بدون حفاظت در برابر انفجار، عدد 0 را به‌عنوان نوع پایه و /A4S00 را به‌عنوان گزینه بلوک ترمینال گیره فشار آنالوگ، مدل NFTA4S-00، معرفی می‌کند.

پارامتر	مشخصات
مدل	NFAI143-H50/A4S00
برند	Yokogawa
نوع محصول	ماژول ورودی آنالوگ ایزوله
کانال‌های ورودی	16، ایزوله
سیگنال ورودی	4-20 mA
ارتباط HART	پشتیبانی می‌شود
جریان ورودی مجاز	24 mA
مقاومت ورودی در حالت روشن	250 ohms
مقاومت ورودی در حالت خاموش	500 kohms یا بیشتر
ولتاژ تحمل بین ورودی و سیستم	1500 V AC به‌مدت 1 دقیقه
محافظت در برابر اضافه‌جریان	ارائه شده
دقت	+/-0.1% از تمام‌مقیاس
چرخه به‌روزرسانی داده	10 ms
زمان پاسخ پله ورودی	100 ms
تغذیه ترانسمیتر	24.0-25.5 V
حد جریان خروجی تغذیه ترانسمیتر	25 mA
پیکربندی ترانسمیتر	2 سیمه یا 4 سیمه، انتخاب برای هر کانال با پایه تنظیم
رانش دمایی	حداکثر +/-0.01% به‌ازای هر درجه سانتی‌گراد
حداکثر جریان مصرفی	230 mA در 5 V DC؛ 540 mA در 24 V DC
ترمینال	NFTA4S-00، نوع گیره فشاری
پیکربندی حفاظت در برابر انفجار	بدون حفاظت در برابر انفجار
نوع پایه	0
وزن	0.3 kg

سؤالات متداول

پ: آیا NFAI143-H50/A4S00 از ارتباط HART پشتیبانی می‌کند؟

پ: بله. پسوند -H نشان‌دهنده گزینه ارتباطی HART است. ارتباط HART برای اندازه‌گیری آنالوگ و ارتباط دیجیتالِ سوارشده بر آن، از همان حلقه جریان 4-20 mA استفاده می‌کند؛ هنگام برنامه‌ریزی برای دسترسی به ابزار دقیق، پیکربندی HART سیستم میزبان را بررسی کنید.

پ: آیا ماژول می‌تواند سیگنال‌های ترانسمیترهای 2 سیمه و 4 سیمه را دریافت کند؟

پ: بله. مشخصات ماژول برای هر کانال یک پایه تنظیم جهت انتخاب پیکربندی ترانسمیتر 2 سیمه یا 4 سیمه در نظر گرفته است. پیش از اتصال هر حلقه، سیم‌کشی و الزامات تغذیه ترانسمیتر را بررسی کنید.

پ: آیا NFAI143-H50/A4S00 برای نصب در محیط ضدانفجار مناسب است؟

A: کد پیکربندی 5 نشان‌دهنده نبود حفاظت در برابر انفجار است. این نسخه را به‌عنوان ماژول ضدانفجار در نظر نگیرید؛ تجهیزات و اجزای رابط را مطابق با الزامات مربوط به محیط‌های خطرناک در محل نصب انتخاب کنید.

---
