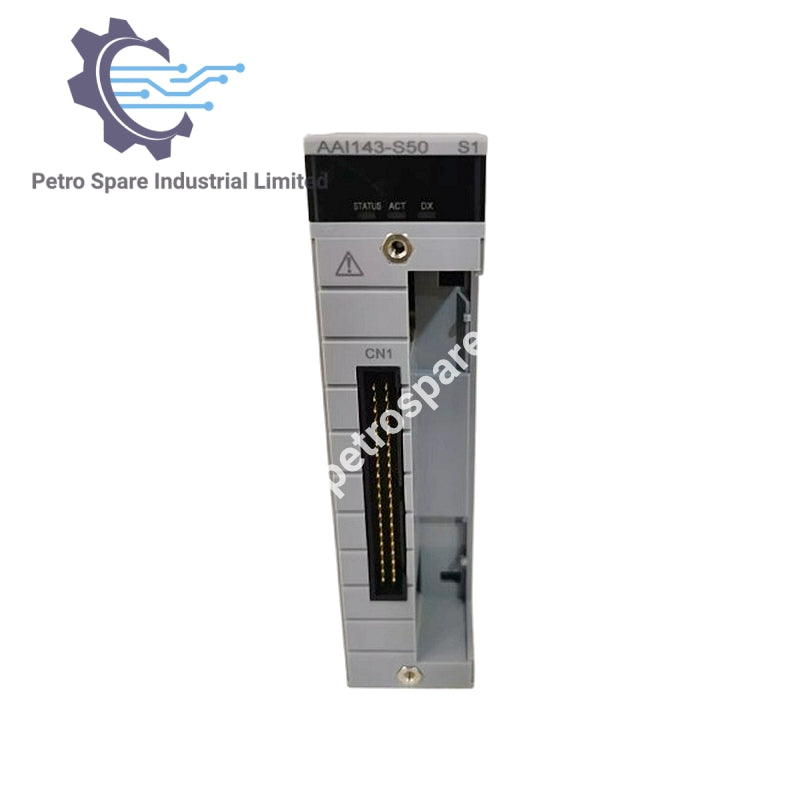

AAI143-S50/A4S00

بررسی اجمالی

AAI143-S50/A4S00 یک ماژول ورودی آنالوگ ایزوله ۱۶ کاناله Yokogawa است که از سیگنال‌های ۴ تا ۲۰ میلی‌آمپر پشتیبانی می‌کند و برای کسب سیگنال دقیق چندکاناله در کاربردهای صنعتی طراحی شده است.

مشخصات ورودی

• تعداد کانال‌ها: ۱۶ ایزوله

• سیگنال ورودی: ۴ تا ۲۰ میلی‌آمپر

• جریان ورودی مجاز: ۲۴ میلی‌آمپر

• مقاومت ورودی (روشن بودن برق): ۲۷۰ اهم (۲۰ میلی‌آمپر) تا ۳۵۰ اهم (۴ میلی‌آمپر)

• مقاومت ورودی (خاموش بودن برق): ≥ ۵۰۰ کیلو اهم

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ورودی و سیستم به مدت ۱ دقیقه

• دوره به‌روزرسانی داده‌ها: ۱۰ میلی‌ثانیه

دقت و پایداری

• دقت: ±۱۶ میکروآمپر

• انحراف دما: ±۱۶ میکروآمپر به ازای هر ۱۰ درجه سانتی‌گراد

تأمین برق فرستنده

• محدوده ولتاژ: ۱۹.۰ ولت تا ۲۵.۵ ولت (حد جریان خروجی: ۲۵ میلی‌آمپر)

• تنظیم نوع فرستنده: قابل انتخاب ۲ سیمه یا ۴ سیمه برای هر کانال از طریق پین تنظیم

کدهای پسوند

• -S: نوع استاندارد

• 5: بدون حفاظت انفجار

• 0: نوع پایه

کد اختیاری

• /A4S00: شامل ترمینال فشاری فشار (مدل: ATA4S-00)

---
