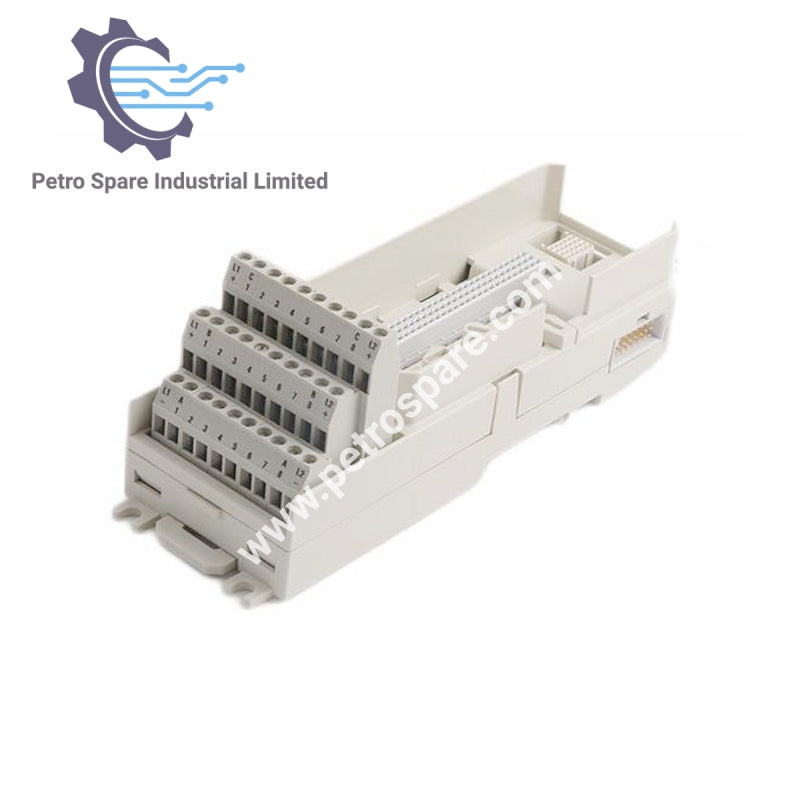

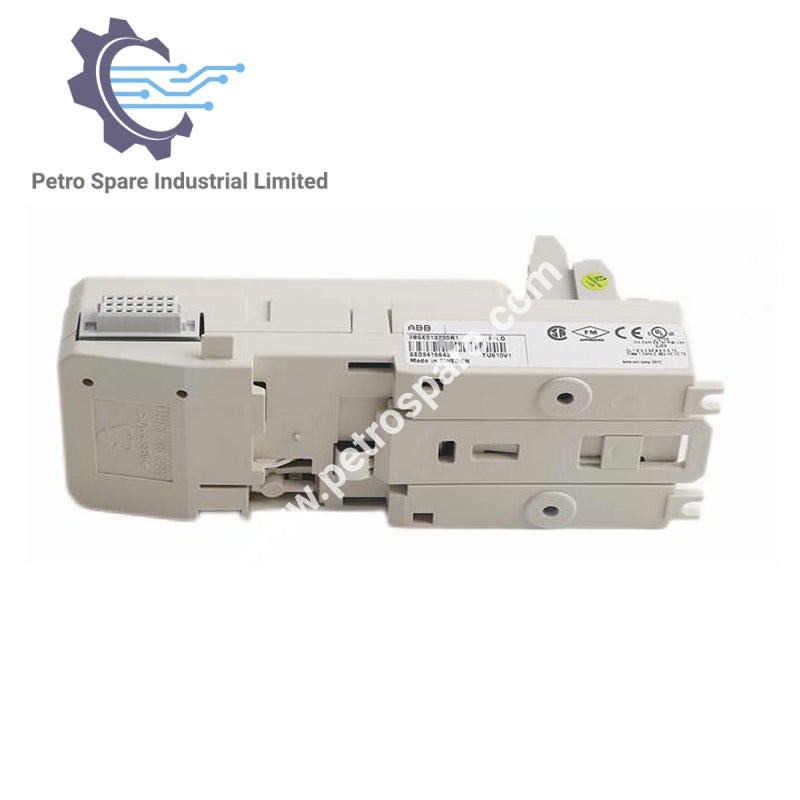

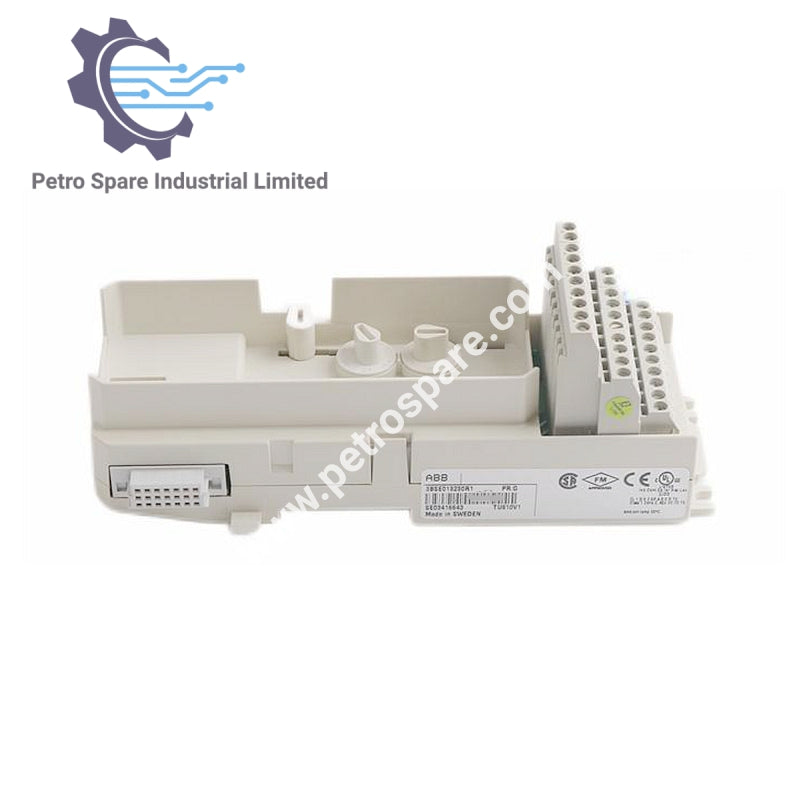

TU810V1

• مدل: TU810V1
• نوع: جمع و جور
• اتصال: بلوک ترمینال
• کانال‌ها: 16
• ولتاژ: 50 ولت
• نصب: هر دو جهت
• جزئیات نصب: افقی 55 ºC (131 °F)، عمودی 40 ºC (104 °F)
• استفاده با I/O: AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840
• اتصالات فرآیند: 2 x 2 توان فرآیند، 5 x 2 توان فرآیند (0 ولت)
• I/O تکی/اضافی: تکی

مشخصات الکتریکی

• حداکثر جریان هر کانال I/O: 2 آمپر
• حداکثر جریان اتصال فرآیند: 5 آمپر
• سایزهای قابل قبول سیم:
  • سیم جامد: 0.2 - 4 میلی‌متر مربع
  • سیم رشته‌ای: 0.2 - 2.5 میلی‌متر مربع، 24 - 12 AWG
• ولتاژ تست دی‌الکتریک: 500 ولت متناوب

ابعاد فیزیکی

• عرض: 64 میلی‌متر (2.52 اینچ) شامل کانکتور، 58.5 میلی‌متر (2.3 اینچ) لبه به لبه نصب شده
• عمق: 64 میلی‌متر (2.52 اینچ) شامل ترمینال‌ها
• ارتفاع: 170 میلی‌متر (6.7 اینچ) شامل قفل
• وزن: 0.17 کیلوگرم (0.37 پوند)

---
