TSXPSY2600M

بررسی اجمالی

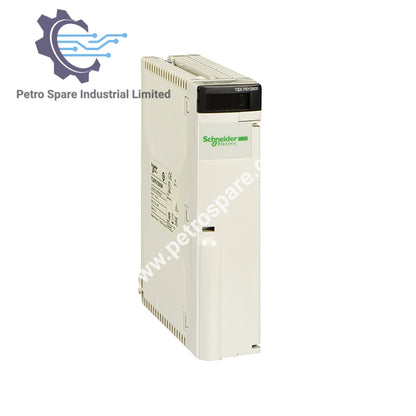

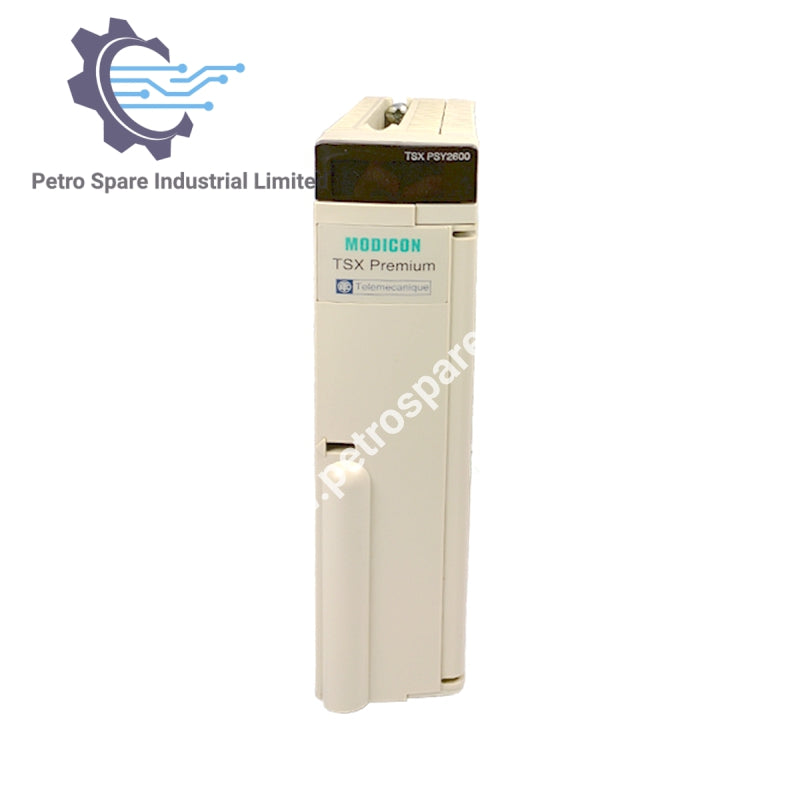

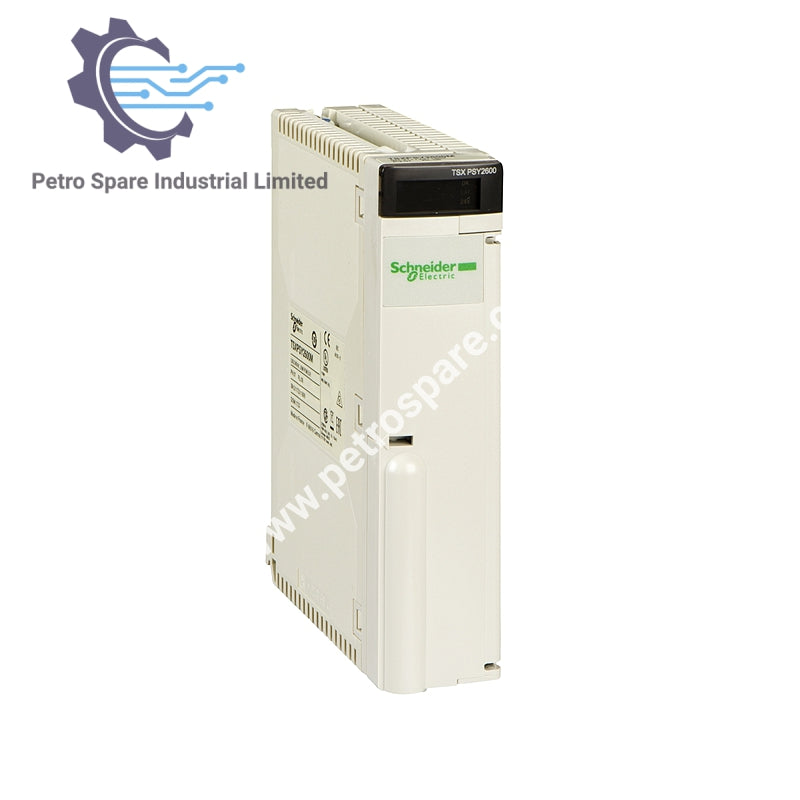

TSXPSY2600M یک ماژول منبع تغذیه Schneider Modicon Premium با توان ثانویه ۲۶ وات و جریان ورودی ۳۰۰ میلی‌آمپر است.

ورودی الکتریکی

• ولتاژ اولیه: ۱۰۰–۲۴۰ ولت AC (۸۵–۲۶۴ ولت)

• فرکانس شبکه: ۵۰/۶۰ هرتز

• محدوده فرکانس شبکه: ۴۷–۶۳ هرتز

• جریان ورودی: ۳۰۰ میلی‌آمپر در ۲۴۰ ولت، ۵۰۰ میلی‌آمپر در ۱۰۰ ولت

• جریان هجومی: ۳۷ آمپر در ۱۰۰ ولت، ۷۵ آمپر در ۲۴۰ ولت

• I²t در فعال‌سازی: ۰.۶۳ آمپر²·ثانیه در ۱۰۰ ولت، ۲.۶ آمپر²·ثانیه در ۲۴۰ ولت

• It در فعال‌سازی: ۰.۰۳۴ آمپر·ثانیه در ۱۰۰ ولت، ۰.۰۶۷ آمپر·ثانیه در ۲۴۰ ولت

حفاظت

• نوع حفاظت: فیوز داخلی ۴ آمپر، ۵ × ۲۰ میلی‌متر، مدار اولیه با تأخیر زمانی

• حفاظت در برابر اضافه بار: مدار ثانویه

• حفاظت در برابر ولتاژ بیش از حد: مدار ثانویه

• حفاظت در برابر اتصال کوتاه: مدار ثانویه

خروجی الکتریکی

• توان مفید کل ثانویه: ۲۶ وات

• توان ثانویه: ۱۵ وات در ۲۴ ولت DC، ۲۵ وات در ۵ ولت DC

• جریان در ولتاژ ثانویه: ۰.۵ آمپر در منبع تغذیه حسگر ۲۴ ولت DC، ۰.۶ آمپر در منبع تغذیه رله ۲۴ ولت DC، ۵ آمپر در ۵ ولت DC

عایق و سیگنال‌دهی

• مقاومت عایق: ≥ ۱۰۰ مگااهم اولیه/زمین، ≥ ۱۰۰ مگااهم اولیه/ثانویه

• نشانه‌گذاری: CE

• سیگنال‌دهی محلی:

• ۱ LED سبز برای حضور ولتاژ حسگر (۲۴ ولت)

• ۱ LED سبز برای ولتاژ OK

• ۱ LED قرمز برای خطای باتری (BAT)

مشخصات فیزیکی

• فرمت ماژول: استاندارد

• وزن خالص: ۰.۵۱ کیلوگرم (۱.۱۲ پوند آمریکا)

---
