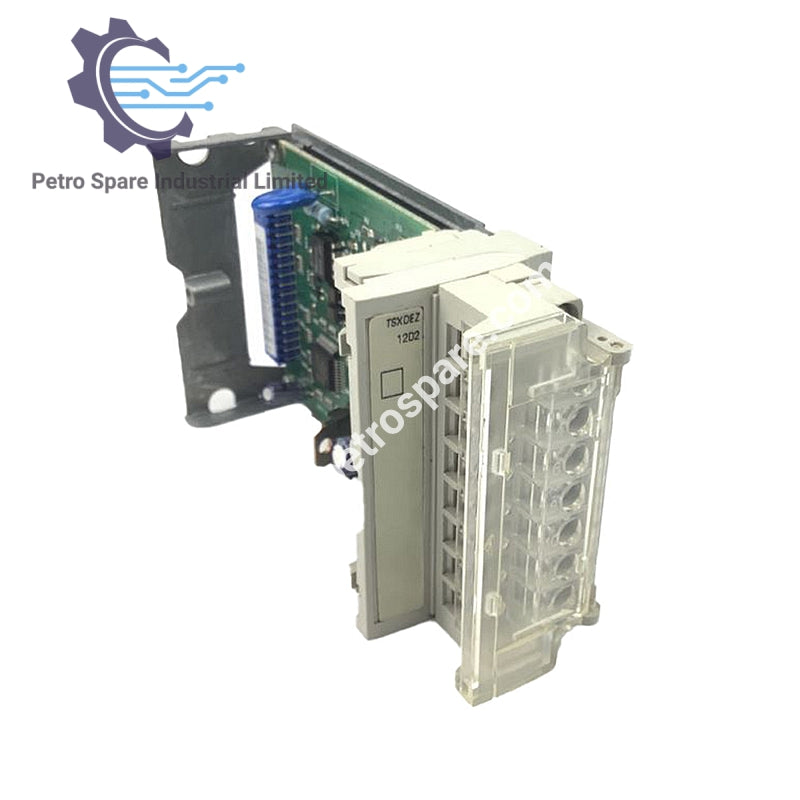

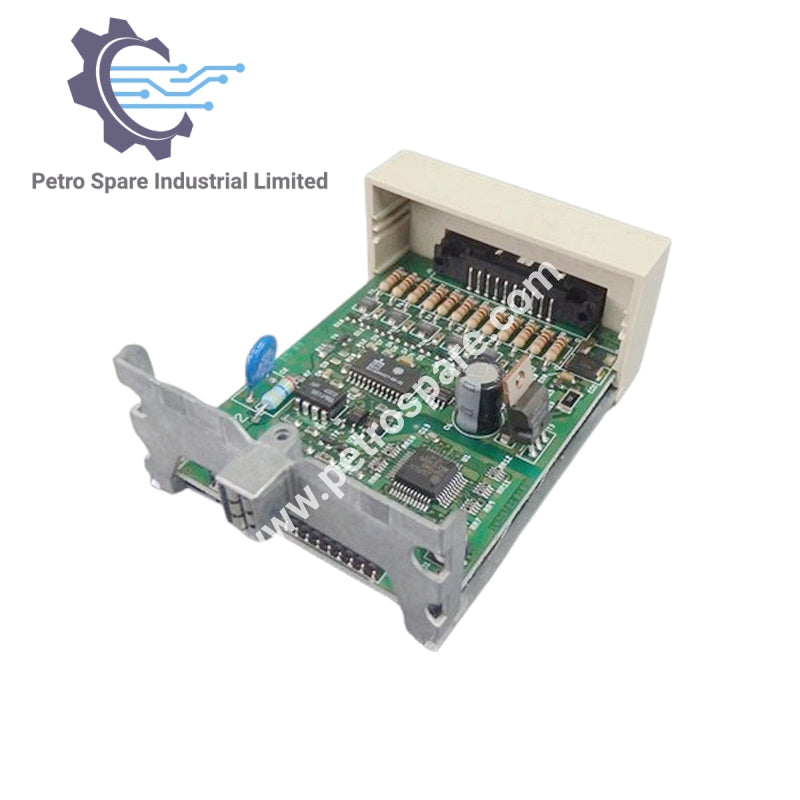

TSXDEZ12D2

بررسی اجمالی محصول

The TSXDEZ12D2 یک ماژول ورودی گسسته 12 ورودی از سری Modicon TSX Micro شرکت Schneider است که با حسگرهای مجاورت 2/3 سیمه سازگار است.

ویژگی‌های ورودی

• ورودی‌های گسسته: 12 (بلوک ترمینال پیچ‌دار)

• ولتاژ ورودی: 24 ولت DC (منطق مثبت یا منفی)، 19–30 ولت

• جریان ورودی: 9 میلی‌آمپر

• محدوده ولتاژ ورودی:

• ≥ 11 ولت در حالت 1

• < 5 ولت در حالت 0

• جریان تضمین شده در حالت 0: ≤ 1.5 میلی‌آمپر

• جریان تضمین شده در حالت 1: ≥ 2.5 میلی‌آمپر

• امپدانس ورودی: 2.4 اهم

• زمان پاسخ:

• 0.1 تا 7.5 میلی‌ثانیه حالت 0 به 1

• 0.1 تا 7.5 میلی‌ثانیه حالت 1 به 0

استانداردها و سازگاری

• استانداردها: IEC 1131-2 نوع 1

• سازگاری ورودی: حسگرهای مجاورت 2/3 سیمه PNP/NPN

• نوع ورودی: مقاومتی

جزئیات الکتریکی

• مصرف فعلی:

• 123 میلی‌آمپر مثبت

• 107 میلی‌آمپر منفی

• ولتاژ ایزولاسیون: 1500 ولت AC به مدت 1 ثانیه

فیزیکی

• وزن خالص: 0.23 کیلوگرم

---
