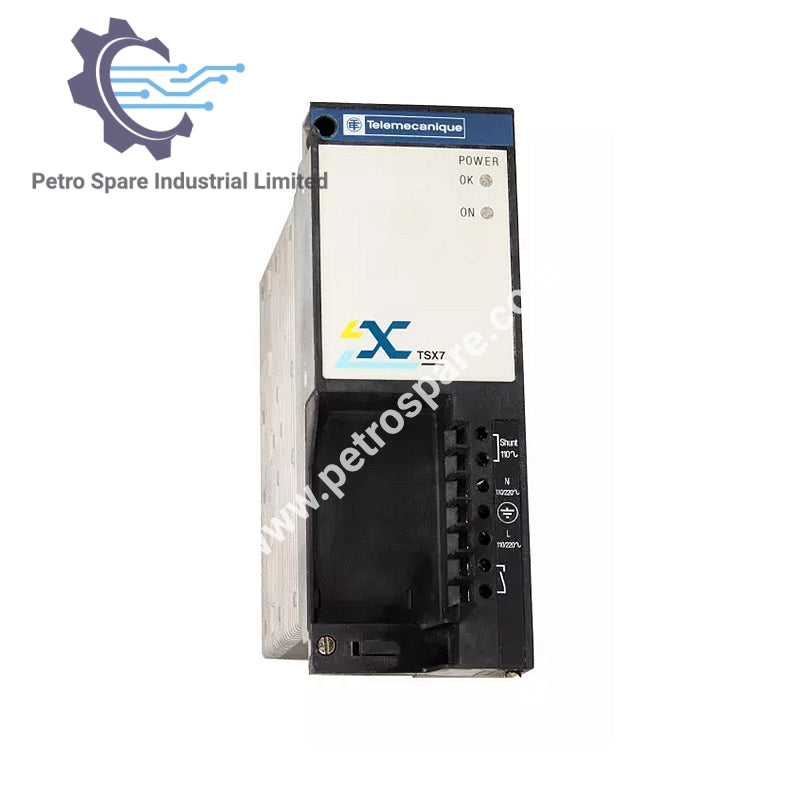

TSXSUP702

بررسی اجمالی

منبع تغذیه  TSXSUP702 شرکت اشنایدر برای تأمین برق قابل اعتماد و کارآمد به سیستم‌های کنترل صنعتی طراحی شده است، که از دامنه وسیعی از ورودی‌های ولتاژ پشتیبانی می‌کند و خروجی با عملکرد بالا برای کاربردهای مختلف ارائه می‌دهد.

جزئیات منبع تغذیه

• ولتاژ اسمی:

• 110…127 ولت

• 220…240 ولت

• مقادیر محدود:

• 90…140 ولت

• 180…264 ولت

• دامنه فرکانس: 47…63 هرتز

• کل اعوجاج هارمونیک: 10%

• حداکثر توان ظاهری: 180 ولت‌آمپر (250 ولت‌آمپر)

• مصرف برق: 100 وات (130 وات)

مشخصات جریان و خروجی

• حداکثر جریان در خروجی 5 ولت: 9 آمپر (11 آمپر)

• حداکثر جریان در خروجی +12 ولت: 3.3 آمپر (5 آمپر)

• حداکثر جریان در خروجی -12 ولت: 0.1 آمپر

ویژگی‌های محیطی و عملیاتی

• جریان هجومی هنگام روشن شدن: 100 آمپر

• مدت زمان روشن شدن: 10 میلی‌ثانیه

• توان مفید: 65 وات (85 وات)

• ولتاژ ایزولاسیون اولیه/ثانویه: 1500 ولت rms، 50/60 هرتز

• روش خنک‌سازی: فن (برای پایه PLC مدل TSX 87-40/107-40)

قابلیت اطمینان

• مقاومت در برابر قطع‌های کوتاه‌مدت:

• مدت زمان: 10 میلی‌ثانیه

• تکرار: 1 هرتز

---
