3603T

بررسی اجمالی

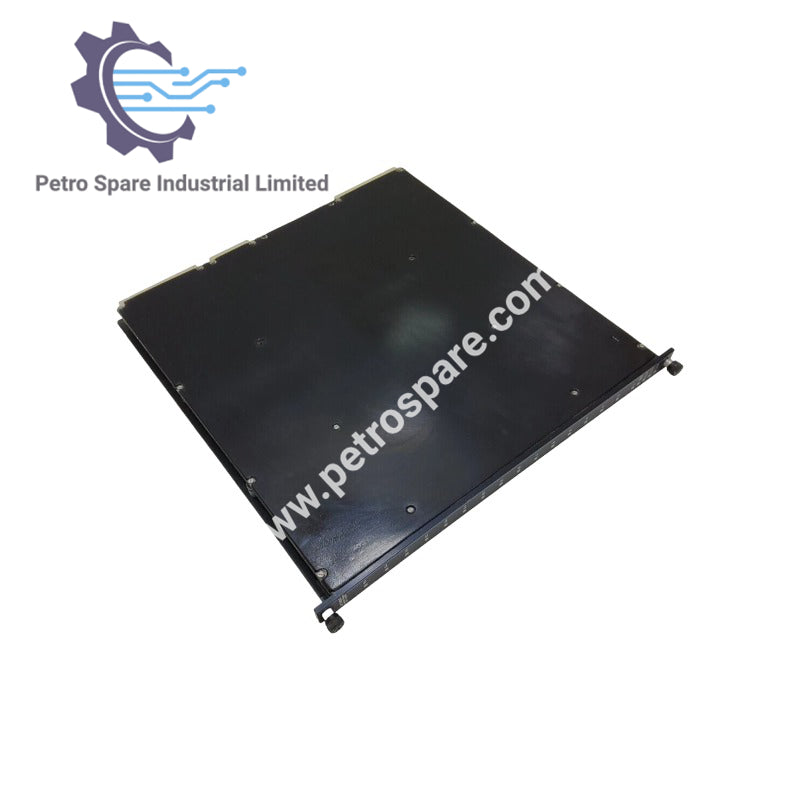

3603T یک ماژول خروجی دیجیتال با افزونگی پیمانه‌ای سه‌گانه (TMR) برای سیستم‌های ایمنی Triconex است که 16 نقطه خروجی غیرمشترک با ولتاژ نامی 120 VDC ارائه می‌دهد.

مشخصات کلی

• ولتاژ نامی: 120 VDC
• نوع: ماژول خروجی دیجیتال TMR
• سیگنال‌های خروجی: 16، غیرمشترک
• محدوده ولتاژ: 90-150 VDC
• کد رنگ: آبی

مشخصات خروجی

• افت ولتاژ: < 1.5V (معمول)
• جریان نامی (حداکثر): 0.8A برای هر نقطه؛ جریان هجومی 4A به‌مدت 10ms
• فیوز (برد ترمینال میدانی): 1 عدد برای هر خروجی، 1.0A سریع‌العمل

نشانگرهای عیب‌یابی

• برای هر نقطه: وضعیت روشن/خاموش
• وضعیت ماژول: PASS، FAULT، ACTIVE
• هشدار میدانی: LOAD / FUSE

---
