6ES7307-1EA01-0AA0

مروری بر محصول

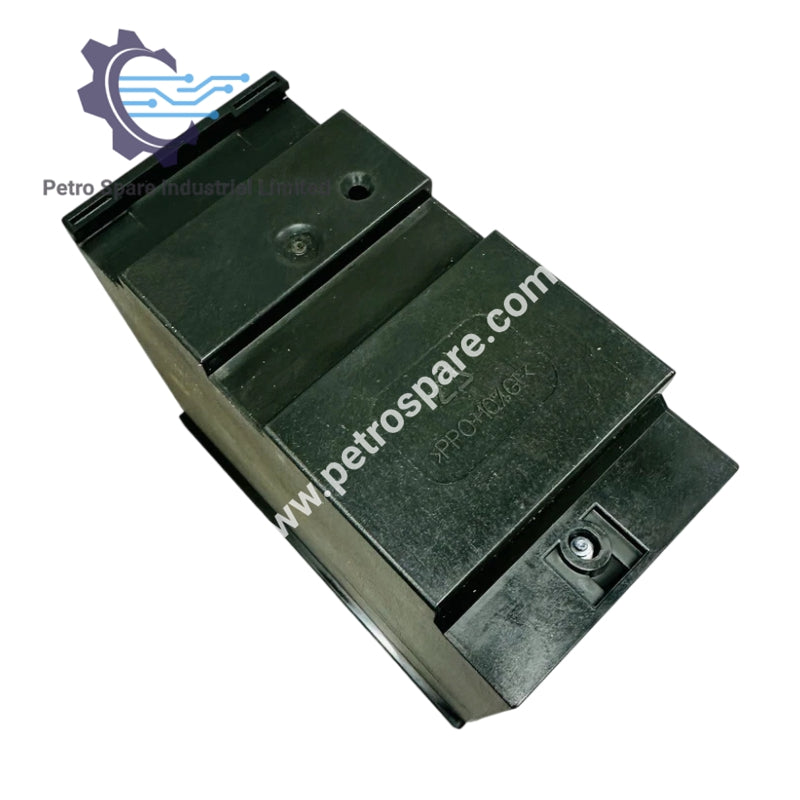

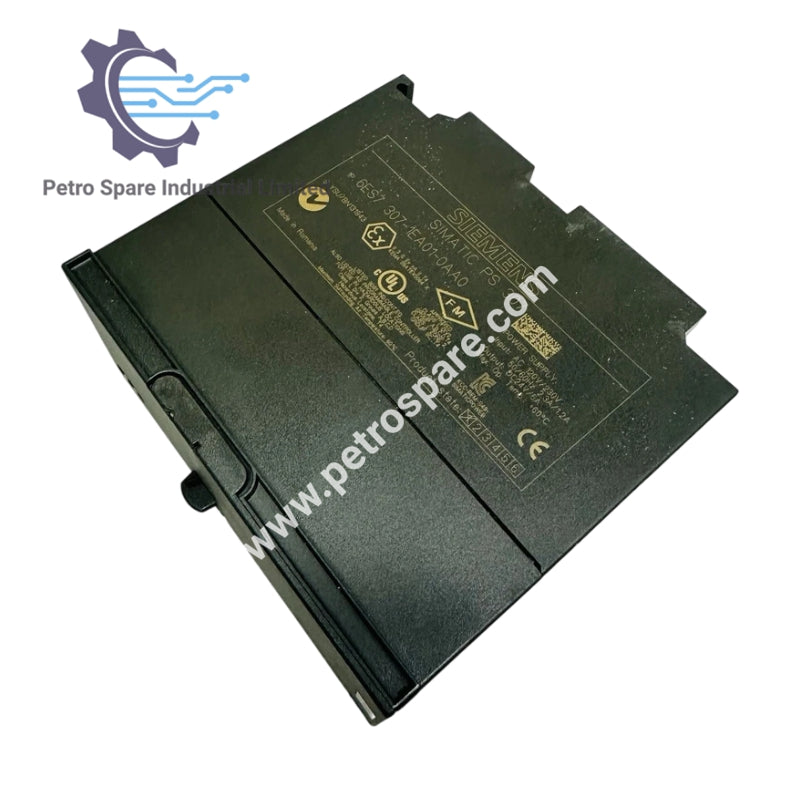

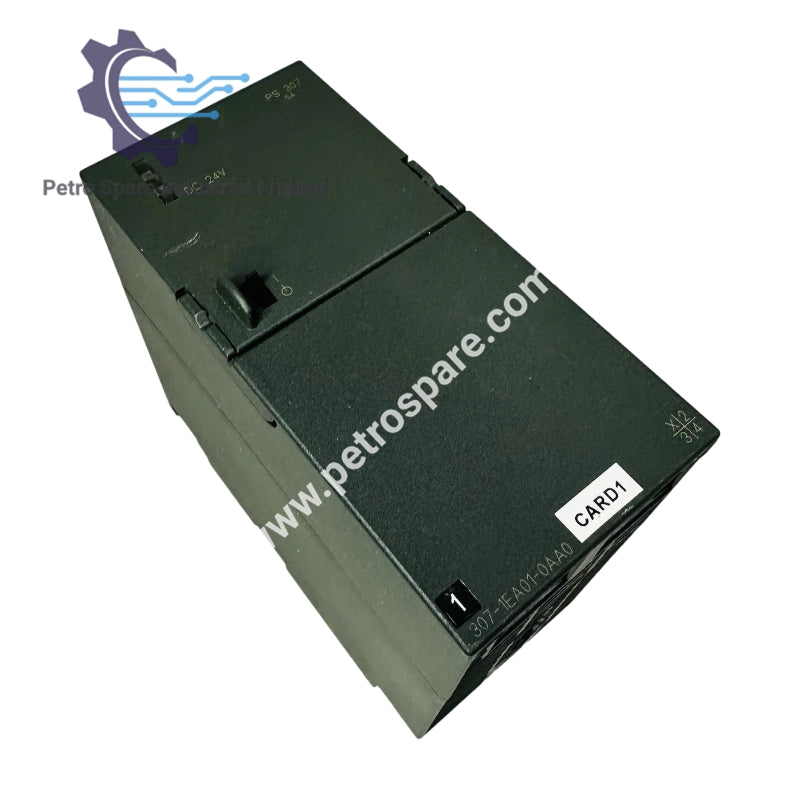

6ES7307-1EA01-0AA0 یک واحد منبع تغذیه AC تک فاز تنظیم شده است که به سری محصولات SIMATIC S7-300 تعلق دارد و برای ارائه خروجی 24 ولت DC کنترل شده و ایزوله با جریان 5 آمپر طراحی شده است.

مشخصات فنی

• زیرسری محصول: SIMATIC PS307
• نوع شبکه منبع تغذیه: AC تک فاز
• ولتاژ تغذیه: 120 ولت / 230 ولت AC (انتخاب خودکار محدوده)
• محدوده ولتاژ ورودی: 85 ... 132 ولت AC (برای 120 ولت) / 170 ... 264 ولت AC (برای 230 ولت)
• ورودی با محدوده گسترده: خیر
• توانایی تحمل اضافه ولتاژ: 2.3 × ولتاژ نامی $V_{in}$ برای 1.3 میلی‌ثانیه
• منحنی ولتاژ خروجی: ولتاژ DC کنترل شده و ایزوله
• ولتاژ خروجی نامی: 24 ولت DC
• قابلیت تنظیم ولتاژ خروجی: خیر
• تلرانس کلی نسبی ولتاژ: 3%
• تنظیم نوسان ورودی استاتیک: 0.1%
• تنظیم نوسان بار استاتیک: 0.5%
• حداکثر ریپل باقی‌مانده: 50 میلی‌ولت
• ریپل باقی‌مانده معمولی: 10 میلی‌ولت
• حداکثر قله ولتاژ: 150 میلی‌ولت
• قله ولتاژ معمولی: 20 میلی‌ولت
