6ES7326-2BF10-0AB0

مروری بر محصول

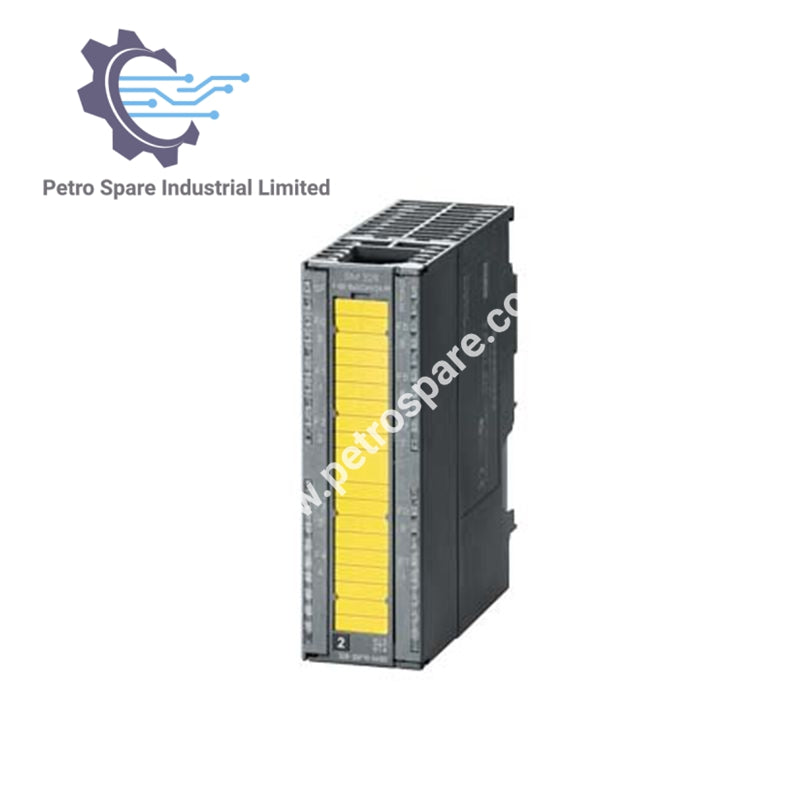

 SIMATIC S7-300 خروجی دیجیتال SM 322 در گروه‌های ۱۶ تایی ایزوله شده است، ۶۴DO، ۲۴ ولت DC، خروجی سینک ۰.۳ آمپر.

مشخصات فنی

• ولتاژ تغذیه
  ● مقدار نامی: ۲۴ ولت DC
  ● محدوده مجاز، حد پایین: ۲۰.۴ ولت DC
  ● محدوده مجاز، حد بالا: ۲۸.۸ ولت DC

• توان تلف شده
  ● معمولی: ۶ W

• خروجی‌های دیجیتال
  ● تعداد خروجی‌های دیجیتال: ۶۴
  ● حفاظت در برابر اتصال کوتاه: بله، الکترونیکی
  ● آستانه پاسخ، معمولی: ۰.۷ تا ۱.۹ آمپر
  ● محدودیت ولتاژ خاموشی القایی به L+: -۵۳ ولت
  ● کنترل ورودی دیجیتال: بله

• ظرفیت سوئیچینگ خروجی‌ها
  ● حداکثر بار لامپ: ۵ W
  ● محدوده مقاومت بار: ۸۰ اهم – ۱۰ کیلو اهم
  ● ولتاژ خروجی برای سیگنال "۱"، حداقل: L+ (-۰.۵ ولت)
  ● جریان خروجی برای سیگنال "۱": ۰.۳ آمپر نامی، ۲.۴ میلی‌آمپر حداقل، ۰.۳۶ آمپر حداکثر
  ● جریان باقیمانده برای سیگنال "۰"، حداکثر: ۰.۱ میلی‌آمپر

• تاخیر خروجی با بار مقاومتی
  ● از "۰" به "۱"، حداکثر: ۵۵۰ میکروثانیه
  ● از "۱" به "۰"، حداکثر: ۵۵۰ میکروثانیه

• سوئیچینگ موازی
  ● برای افزایش ظرفیت: خیر
  ● برای کنترل افزونه بار: بله

• فرکانس سوئیچینگ
  ● بار مقاومتی، حداکثر: ۱۰۰ هرتز
  ● بار القایی، حداکثر: ۰.۵ هرتز
  ● بار لامپ، حداکثر: ۱۰ هرتز
