6ES7232-0HB22-0XA0

مرور کلی محصول

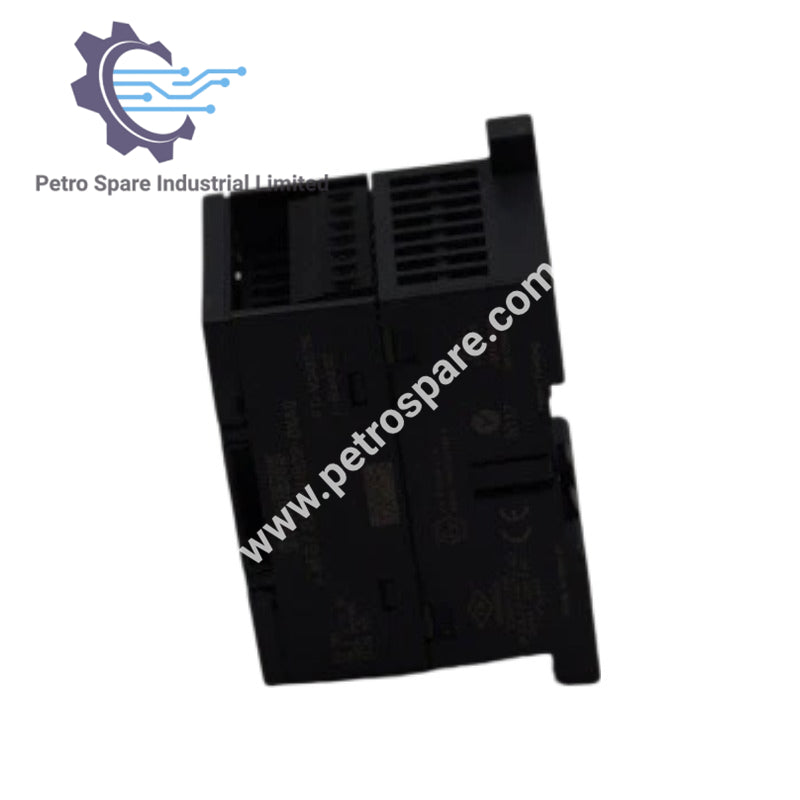

6ES7232-0HB22-0XA0 یک ماژول خروجی آنالوگ SIMATIC S7-200 مدل EM 232 با ۲ خروجی است که از محدوده‌های ولتاژ ±10V و جریان 4‑20mA پشتیبانی می‌کند و برای CPUهای S7-22X وضوح ۱۲ بیتی دارد.

جریان ورودی

• از گذرگاه بک‌پلین (5V DC، حداکثر): 20 mA
• از منبع تغذیه جریان حسگر یا منبع خارجی (24V DC، حداکثر): 70 mA

اتلاف توان

• اتلاف توان (معمول): 2 W

خروجی‌های آنالوگ

• تعداد خروجی‌های آنالوگ: 2
• محدوده خروجی ولتاژ: –10V تا +10V
• محدوده خروجی جریان: 4‑20 mA
• امپدانس بار (ولتاژ): حداقل 5 kΩ
• امپدانس بار (جریان): حداکثر 0.5 kΩ

جداسازی پتانسیل

• خروجی‌های آنالوگ: خیر

روش اتصال

• ترمینال‌های ورودی/خروجی قابل‌اتصال: خیر

مشخصات فیزیکی

• عرض: 46 mm
• ارتفاع: 80 mm
• عمق: 62 mm
• وزن: تقریباً 148 g

---
