6GK1105-2AD10

مروری بر محصول

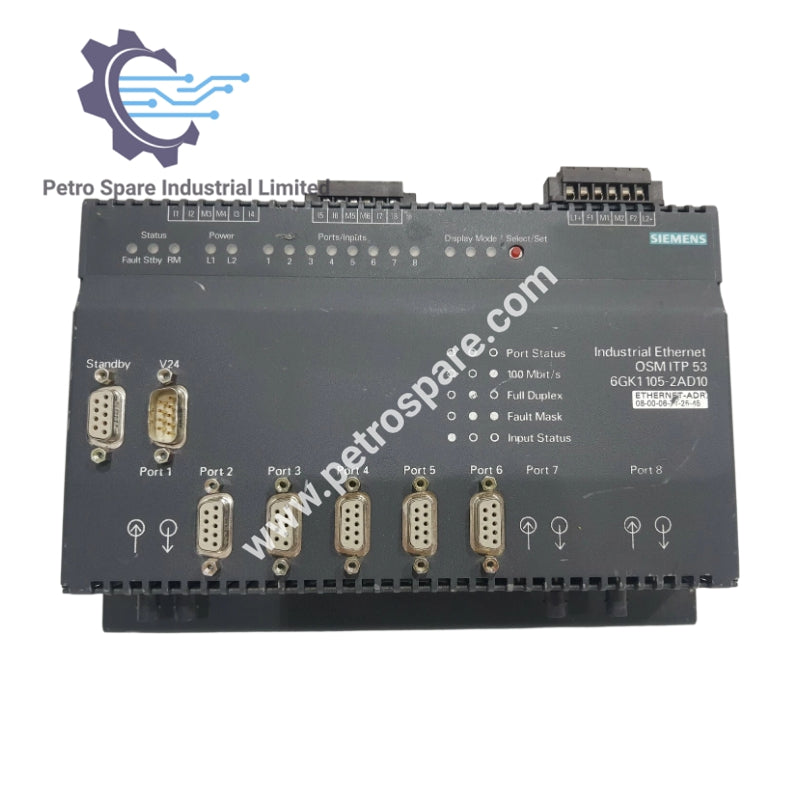

6GK1105-2AD10 SIMATIC NET، سوئیچ نوری OSM ITP53 مدل W با ۳ پورت FOC با سرعت ۱۰۰ مگابیت بر ثانیه، ۵ پورت ITP با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه و ۸ ورودی دیجیتال؛ منبع تغذیه افزونه ۲۴ ولت DC، کنتاکت سیگنال، مدیر افزونگی یکپارچه با مدیریت شبکه، دمای محیط حداکثر +۵۵ درجه سانتی‌گراد.

مشخصات فنی

• ولتاژ تغذیه: DC 24 ولت خارجی (دامنه ۱۸–۳۲ ولت)
• مصرف برق: حداکثر ۲۰ W
• مصرف جریان: حداکثر ۱ آمپر
• حفاظت فیوز: T 1.6 A / 250 V در ورودی تغذیه

• ورودی‌های دیجیتال: ۸
• ولتاژ سیگنال ورودی (۰): -۳۰ تا +۳ ولت (مقدار نامی ۲۴ ولت)
• ولتاژ سیگنال ورودی (۱): ۱۳ تا ۳۰ ولت (مقدار نامی ۲۴ ولت)
• جریان ورودی (۰): حداکثر ۰.۰۰۸ میلی‌آمپر
• جریان ورودی (۱): ۰.۰۰۸ آمپر

• ولتاژ کنتاکت‌های سیگنال‌دهی: ۲۴ ولت DC مقدار نامی
• جریان کنتاکت‌های سیگنال‌دهی: حداکثر ۰.۱ آمپر

• پورت‌های نوری: ۳ × ۱۰۰ مگابیت بر ثانیه
• پورت‌های ITP: ۵ × ۱۰/۱۰۰ مگابیت بر ثانیه
• اتصال الکتریکی (ورودی‌های دیجیتال): ترمینال پلاگین ۴ پل (۲ اتصال)

• دمای کاری: ۰ تا ۶۰ درجه سانتی‌گراد
• دمای نگهداری: -۴۰ تا +۸۰ درجه سانتی‌گراد
• حداکثر دمای محیط: +۵۵ درجه سانتی‌گراد

---
