6ES7131-4BF00-0AA0

بررسی اجمالی

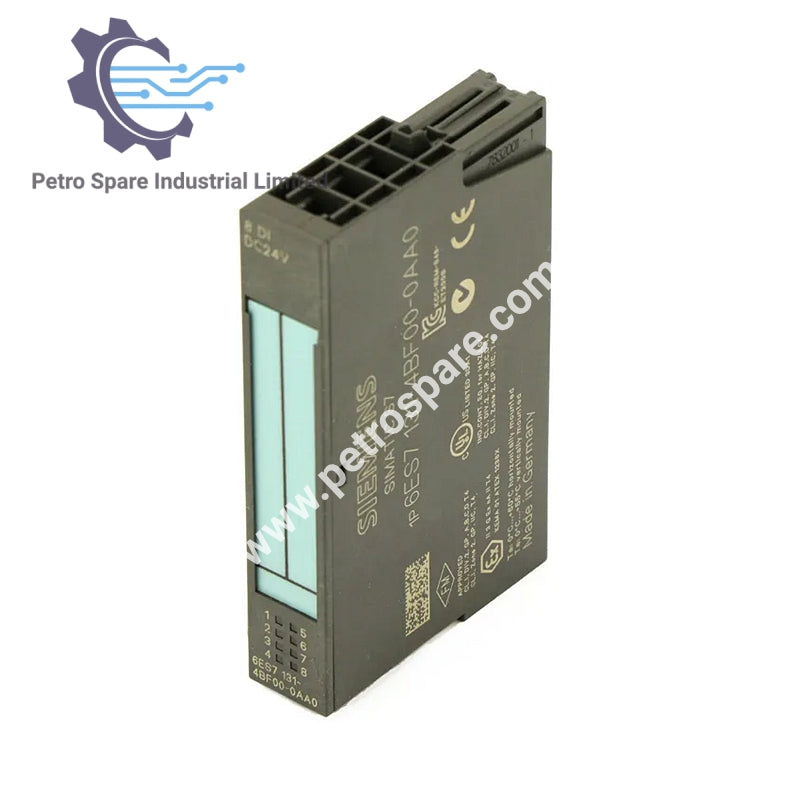

6ES7131-4BF00-0AA0 یک ماژول الکترونیکی Siemens SIMATIC DP برای ET 200S است که دارای 8 ورودی دیجیتال 24 ولت DC در عرض فشرده 15 میلی‌متر می‌باشد.

مشخصات الکتریکی

• ولتاژ تغذیه: 24 ولت DC
• محدوده ولتاژ مجاز: 20.4 ولت تا 28.8 ولت DC
• محافظت در برابر قطبیت معکوس: بله
• جریان ورودی:
  • از ولتاژ تغذیه (L+): وابسته به انکودر
  • از باس بک‌پلین: 3.3 ولت DC، حداکثر 10 میلی‌آمپر

توان و آدرس‌دهی

• اتلاف توان: 1.2 وات (معمولی)
• فضای آدرس برای هر ماژول: 1 بایت (بدون بسته‌بندی)

ایزولاسیون و حفاظت

• اختلاف پتانسیل مجاز: 75 ولت DC / 60 ولت AC
• عایق‌بندی: بررسی شده با 500 ولت DC

طراحی و ابعاد

• عرض: 15 میلی‌متر
• ارتفاع: 81 میلی‌متر
• عمق: 52 میلی‌متر
• وزن: 35 گرم

---
