6ES7313-6CE01-0AB0

نمای کلی محصول

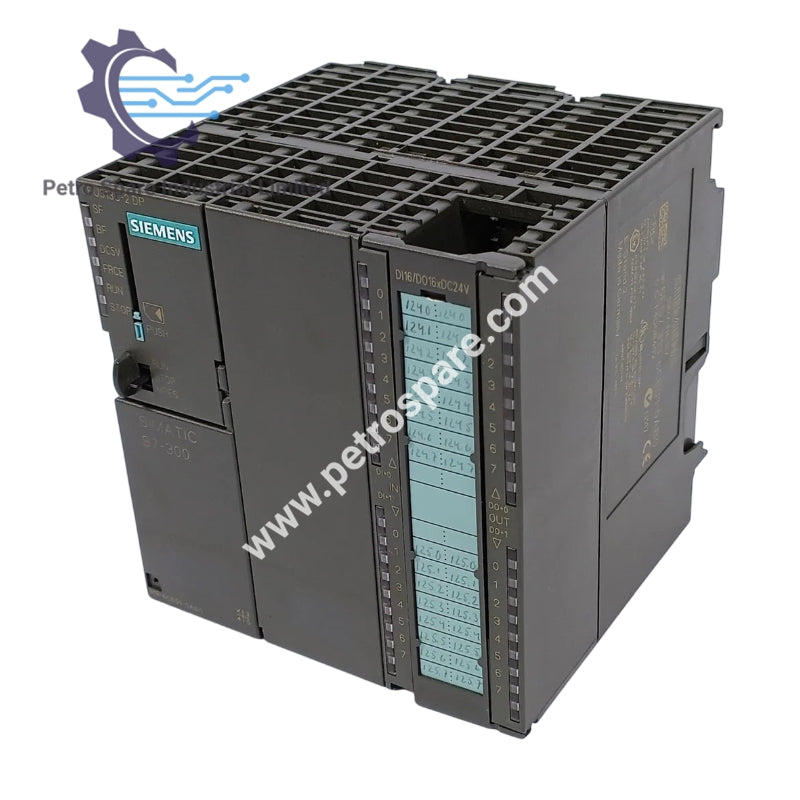

6ES7313-6CE01-0AB0 واحد پردازش مرکزی SIMATIC S7-300 CPU 313C-2DP است که یک CPU فشرده با MPI، 16 ورودی دیجیتال/16 خروجی دیجیتال، 3 شمارنده سریع (30 کیلوهرتز)، رابط DP یکپارچه و منبع تغذیه 24 ولت DC داخلی می‌باشد.

مشخصات فنی

• وضعیت عملکرد سخت‌افزار: 01
• نسخه فریم‌ور: V2.0.0
• مهندسی با: بسته برنامه‌نویسی STEP 7 V5.2 SP1 یا بالاتر (با STEP 7 V5.1 SP3 یا بالاتر، لطفاً از CPU پیشین استفاده کنید)
• ولتاژ تغذیه:
  • مقدار نامی (DC): 24 ولت DC
  • محدوده مجاز، حد پایین (DC): 20.4 ولت
  • محدوده مجاز، حد بالا (DC): 28.8 ولت
• ولتاژ بار L+:
  • مقدار نامی (DC): 24 ولت
  • محدوده مجاز، حد پایین (DC): 20.4 ولت
  • محدوده مجاز، حد بالا (DC): 28.8 ولت
• جریان ورودی:
  • مصرف جریان (مقدار نامی): 900 میلی‌آمپر
  • مصرف جریان (عملیات بدون بار، معمولی): 100 میلی‌آمپر
  • جریان راه‌اندازی، معمولی: 11 آمپر
• اتلاف توان:
  • معمولی: 10 وات
• بلوک‌های CPU:
  • تعداد کل بلوک‌ها: 1,024
  • DB: حداکثر تعداد: 511، حداکثر اندازه: 16 کیلوبایت
  • FB: حداکثر تعداد: 512، حداکثر اندازه: 16 کیلوبایت
  • FC: حداکثر تعداد: 512، حداکثر اندازه: 16 کیلوبایت
