6AV2124-1DC01-0AX0

نمای کلی محصول

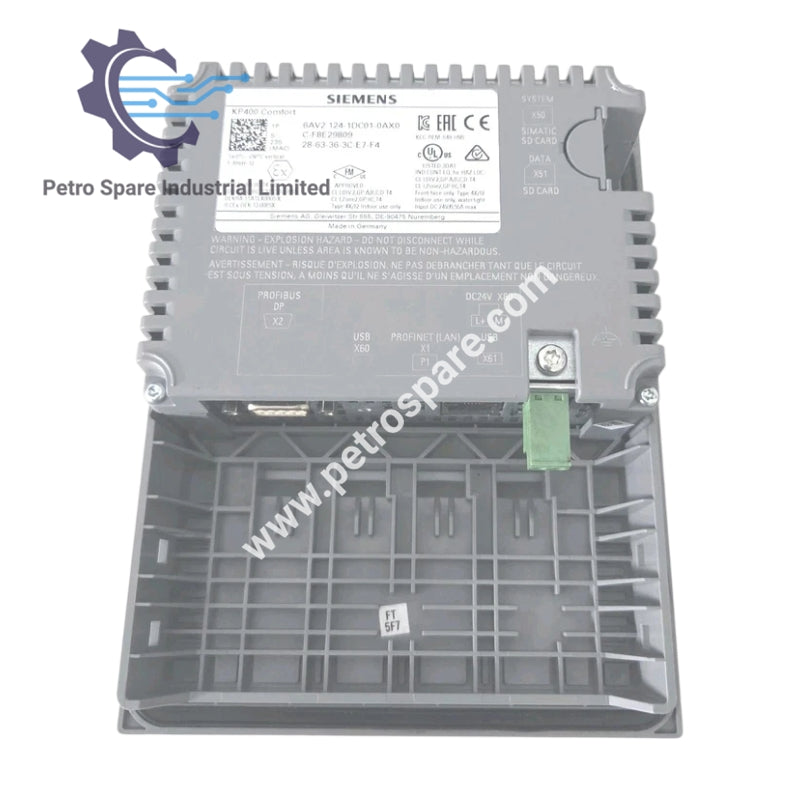

 6AV2124-1DC01-0AX0 SIMATIC HMI KP400 Comfort یک پنل کامپکت کلیددار ۴.۳ اینچی Comfort است که برای کاربری شهودی در سطح ماشین با نمایشگر TFT با وضوح بالا و رابط‌های ارتباطی صنعتی یکپارچه طراحی شده است.

مشخصات فنی

نمایشگر:
نمایشگر TFT وایداسکرین با قطر ۴.۳ اینچ، وضوح ۴۸۰ × ۲۷۲ پیکسل و ۱۶.۷ میلیون رنگ. نور پس‌زمینه دارای عمر مفید (MTBF) تا ۸۰,۰۰۰ ساعت در دمای ۲۵ درجه سانتی‌گراد است و از کنترل روشنایی ۰–۱۰۰٪ پشتیبانی می‌کند.

منبع تغذیه:
با ولتاژ ۲۴ V DC و محدوده مجاز از ۱۹.۲ V تا ۲۸.۸ V کار می‌کند. مصرف جریان معمولی ۰.۱۳ A با توان فعال ورودی حدود ۳.۱ W است. جریان هجومی I²t برابر با ۰.۵ A²·s می‌باشد.

پردازنده و حافظه:
مجهز به معماری پردازنده ARM و حافظه‌های RAM و Flash یکپارچه. ۴ مگابایت حافظه داده کاربر برای پیکربندی و برنامه‌های زمان اجرا فراهم می‌کند.

سیستم و نرم‌افزار:
بر پایه Windows CE 6.0 اجرا می‌شود و از طریق WinCC Comfort V11 قابل پیکربندی است که توسعه برنامه‌های HMI انعطاف‌پذیر را پشتیبانی می‌کند.

رابط‌ها:
شامل رابط PROFINET و اتصال MPI/PROFIBUS DP برای یکپارچه‌سازی ارتباطات صنعتی است.

---
